Technique de raccordement - Transmission de données

VK308F25

VK308F25
Prix catalogue
54,90 €
Stock à peine suffisant
Câble de données, Câble de raccordement, 3m, M12 connecteur 4 broches droit, codage D, RJ45 connecteur 4 broches droit, 4x0,14mm², catégorie 5E, -40-75°C, TPU, blindé

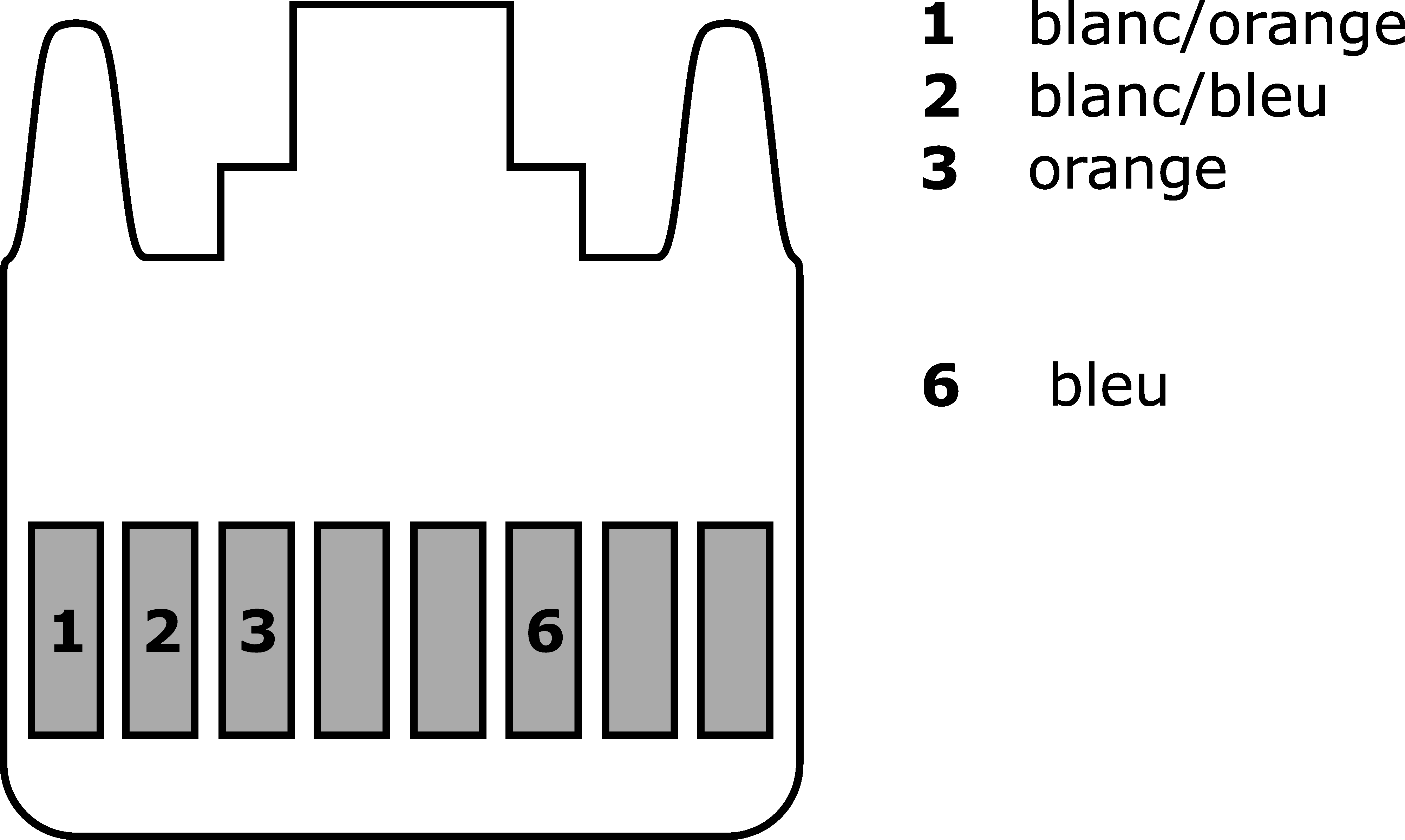

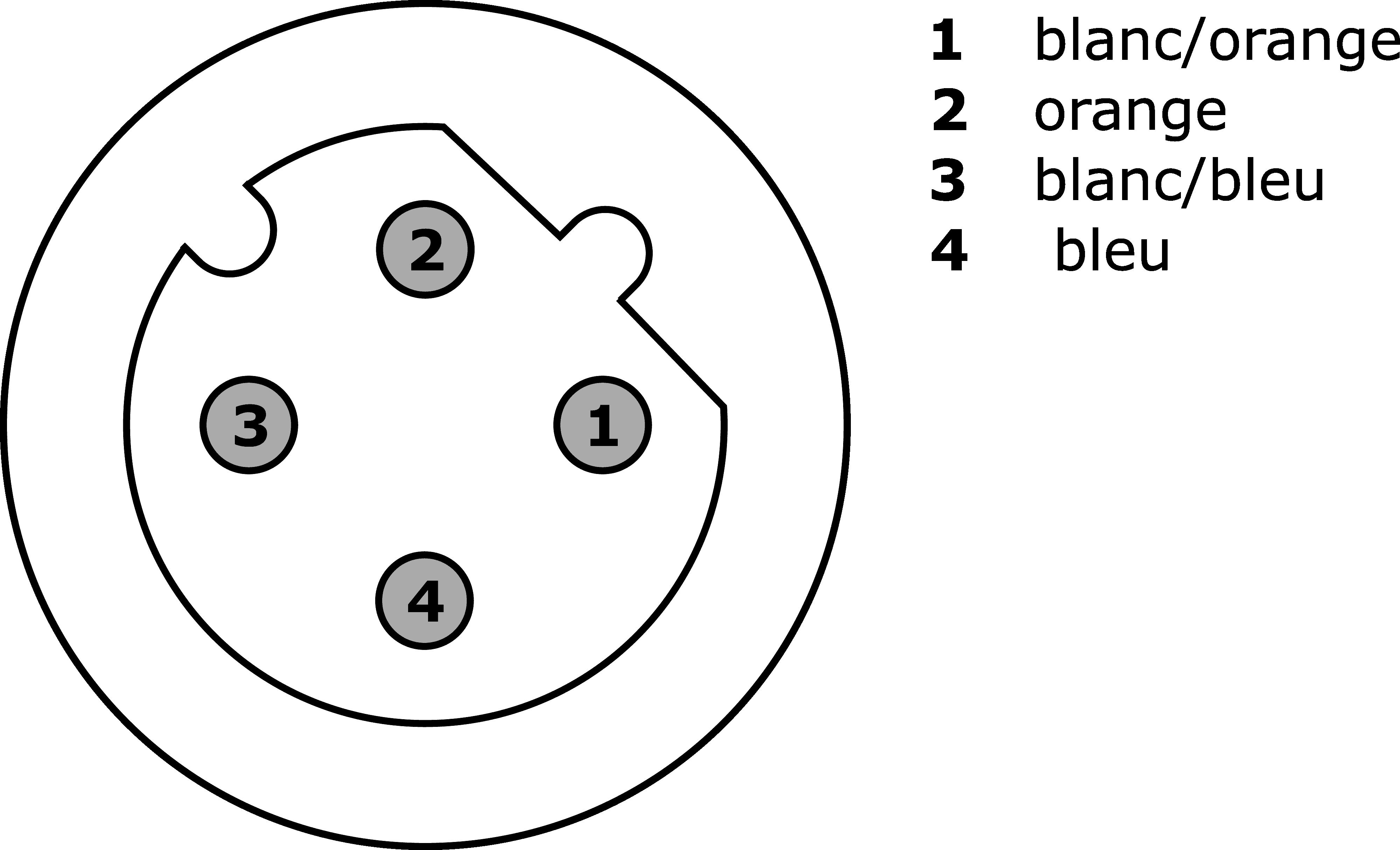

Schéma de connexion
Croquis coté
Modèle 3D
Comparer

Technique de raccordement - Transmission de données

Ce câble blindé permet de transmettre numériquement des informations complexes dans un réseau pour un traitement ultérieur. Les connexions sont pré-confectionnées.

Le VK308F25 est équipé côté appareil d'un connecteur M12 à 4 pôles codé en D et côté réseau d'un connecteur RJ45.

.

Classification de transmission
Cat5e

Autres caractéristiques

Température ambiante
-30 - 70°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Male (connecteur)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
RJ45
Nombre de pôles Raccordement A
4
Nombre de pôles Raccordement B
4
Codage Connexion A
D
Interface de communication prise en charge
1x 100MbE, 1x RS485, EtherCAT, Ethernet, Protocole industriel Ethernet
Blindé
Oui

Propriétés mécaniques

Structure des conducteurs
18 x 0,1mm
Section de conducteur
0,14mm²
Nombre de fils
4
Diamètre extérieur
4,8mm
Couleur de la gaine du câble
vert
Longueur du câble
3m
Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Matériau du boîtier
TPU
Matériau de la gaine de câble
Température extérieure admissible du câble, pose fixe
-40 - 75°C
Matériau des contacts raccord A
CuSn, plaqué or
CuZn, doré
