VK500025
En stock

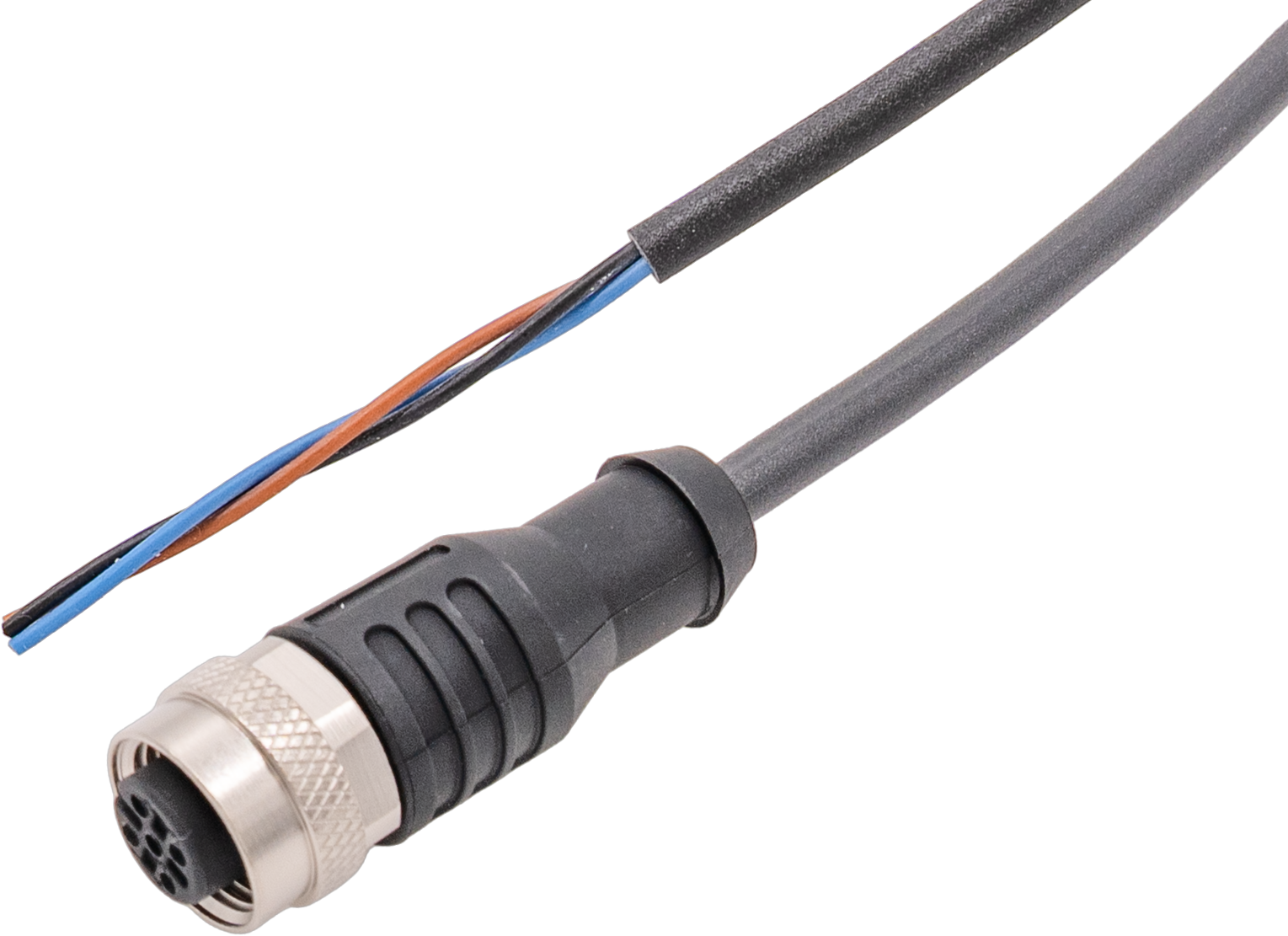

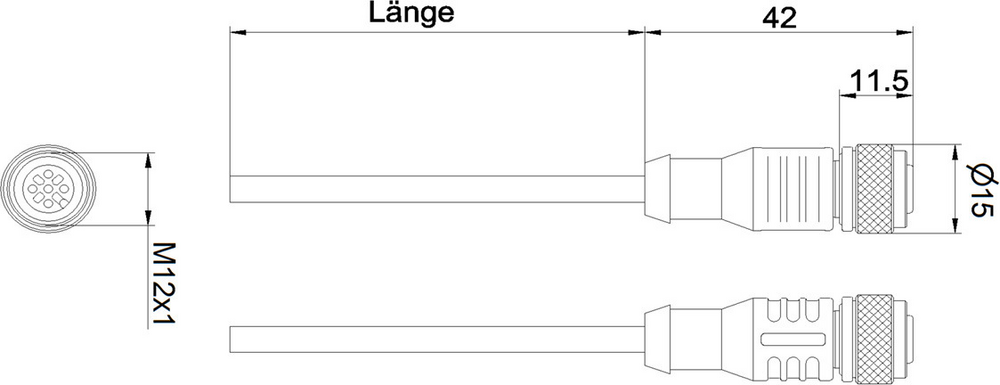

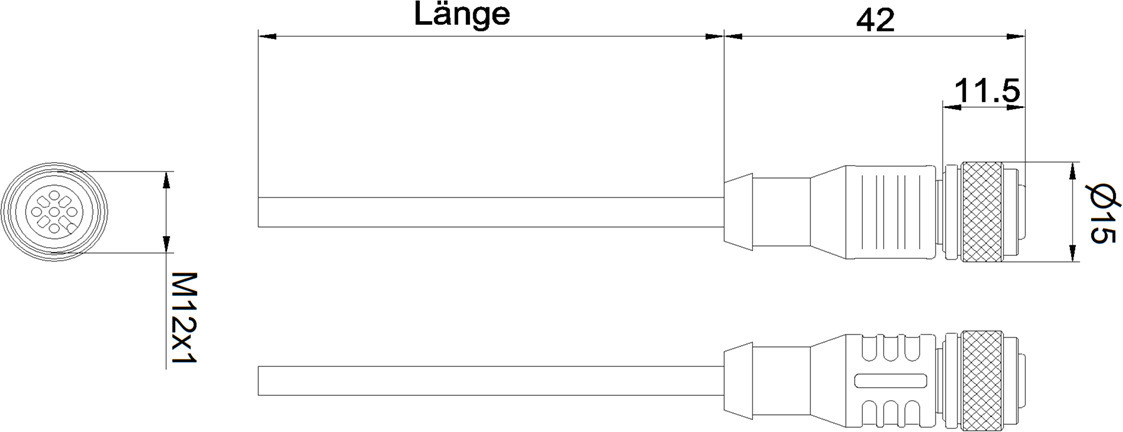

Câble de raccordement, 5m, prise M12 3 pôles droit, extrémité libre 3 pôles, 3x0,34mm², PUR (polyuréthane), Ø4,3mm, 250V, -30-90°C, IP67, résistant aux chaînes porte-câbles et à la torsion, huiles et réfrigérants lubrifiants, domaine de soudage, sans silicone
Comparer
Technique de raccordement - Prises / fiches de câble confectionnées d'un côté
Les prises de câble ipf servent principalement à établir le raccordement électrique des capteurs. Leurs propriétés se caractérisent par une exécution robuste, dans les classes de protection les plus élevées (IP67 | IP68 | IP69K) et, sur demande, avec un blindage à 360°. Avec leurs caractéristiques : compatibles avec les bus, les chaînes porte-câbles et les robots, résistants aux huiles, aux produits chimiques, aux étincelles de soudage, leur résistance aux détergents ou au nettoyage à haute pression et au jet de vapeur, la plage de température étendue jusqu'à +230°C, la technique de raccordement rapide ou les caractéristiques particulières de transmission des données, les prises de câble répondent à toutes les exigences de la technique d'automatisation.
Autres caractéristiques
- Résistant aux flammes
- selon EN 60332-2-2
- Température ambiante
- -30 - 90°C
- Sans halogène
- Oui
- Résistant à l'hydrolyse
- Oui
- Sans LABS
- Oui
- Résistant à l'ozone et aux UV
- Oui
- Capable de supporter des chaînes porte-câbles et la torsion
- Oui
- Zone de soudage
- Oui
- Sans silicone
- Oui
- Huiles et lubrifiants réfrigérants
- Oui
- Version
- Câble de raccordement
Caractéristiques électriques
- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- extrémité de ligne libre
- Résistance de contact
- 5mOhm
- Diamètre de la ligne
- 4,3mm
- Nombre de pôles Raccordement A
- 3
- Nombre de pôles Raccordement B
- 3
- Courant admissible
- 4A
- Tension de fonctionnement (AC 50Hz)
- 250V
- Tension de fonctionnement (DC)
- 250V
Propriétés mécaniques
- Structure des conducteurs
- 42 x 0,1mm
- Section de conducteur
- 0,34mm²
- Nombre de fils
- 3
- Couleur de la gaine du câble
- noir
- Longueur du câble
- 5m
- Entrée de câble Connecteur A
- droit
- Couple de serrage maximal Raccord A
- 1Nm
- Cycles de pliage
- 5 millions de cycles
- Indice de protection (IP)
- IP67
- Cycles de torsion
- +/-360°/m, ≥ 2 millions de cycles
- Matériau du revêtement de contact
- Or
- Matériau du boîtier
- TPU
- Matériau de la gaine de câble
- Plastique (PUR)
- Matériau de l'embase de contact
- CuSn
- Température extérieure admissible du câble, pose fixe
- -40 - 90°C
- Température extérieure admissible du câble, en mouvement
- -25 - 90°C
- Matériau du raccord
- Laiton
- Adapté aux chaînes porte-câbles
- Oui
Propriétés optiques
- Degré de pollution
- 3
Pinces de dépose
Insert de clé SW14 pour AV000140
Stock à peine suffisant
Gaine de protection
Douille de marquage Ø3,7-6,2mm
Clé dynamométrique SW9 / SW13
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279218 |
| eClass-7.1 | 27279218 |
| eClass-8.0 | 27279218 |
| eClass-9.0 | 27060311 |
| eClass-9.1 | 27060311 |
| ETIM-6.0 | EC001855 |
| ETIM-7.0 | EC001855 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Numéro SCIP | 02a19814-641f-4f49-a2cd-c7af668205a6 |
| Groupe de produits IPF | 850 prises/fiches de câble (confectionnées d'un seul côté) |
| Dimensions de l'emballage | 160 x 30 x 160mm |
| Poids brut | 130g |
| Numéro de tarif douanier | 85444290 |
| Numéro WEEE | 40951076 |
