Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés
VK500F60
En stock

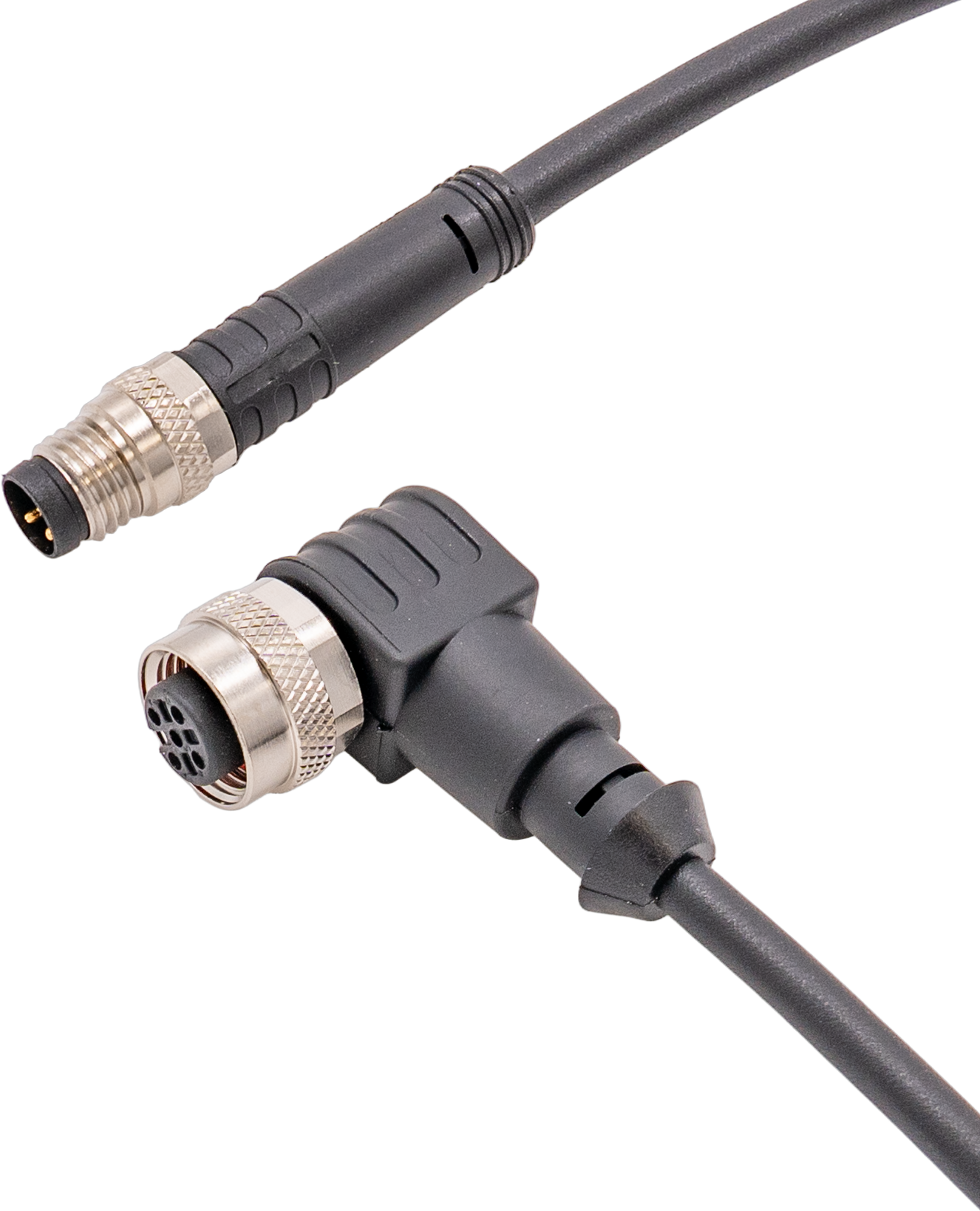

Câble de raccordement, 5m, prise femelle M12 à 3 pôles coudée, prise mâle M8 à 3 pôles droite, 3x0,34mm², PUR (polyuréthane), 60V, IP67, résistant aux chaînes porte-câbles et à la torsion, huiles et fluides de coupe, domaine de soudage, sans silicone
Comparer
Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés
Les prises de câble ipf servent principalement à établir le raccordement électrique des capteurs. Leurs propriétés se caractérisent par une exécution robuste, dans les classes de protection les plus élevées (IP67 | IP68 | IP69K) et, sur demande, avec un blindage à 360°. Avec leurs caractéristiques : compatibles avec les bus, les chaînes porte-câbles et les robots, résistants aux huiles, aux produits chimiques, aux étincelles de soudage, leur résistance aux détergents ou au nettoyage à haute pression et au jet de vapeur, la plage de température étendue jusqu'à +230°C, la technique de raccordement rapide ou les caractéristiques particulières de transmission des données, les prises de câble répondent à toutes les exigences de la technique d'automatisation.
Autres caractéristiques
- Résistant aux flammes
- non
- Sans halogène
- Oui
- Capable de supporter des chaînes porte-câbles et la torsion
- Oui
- Zone de soudage
- Oui
- Sans silicone
- Oui
- Huiles et lubrifiants réfrigérants
- Oui
- Version
- Câble de connexion
Caractéristiques électriques
- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Type de contact à fiche Raccordement B
- Male (connecteur)
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- M8
- Nombre de pôles Raccordement A
- 3
- Nombre de pôles Raccordement B
- 3
- Tension de fonctionnement (AC 50Hz)
- 60V
- Tension de fonctionnement (DC)
- 60V
Propriétés mécaniques
- Structure des conducteurs
- 42 x 0,1mm
- Section de conducteur
- 0,34mm²
- Nombre de fils
- 3
- Longueur du câble
- 5m
- Entrée de câble Connecteur A
- coudé
- Entrée de câble Connecteur B
- droit
- Couple de serrage maximal Raccord A
- 1Nm
- Couple de serrage maximal Raccord B
- 0,6Nm
- Cycles de pliage
- 5 millions de cycles
- Indice de protection (IP)
- IP67
- Cycles de torsion
- +/-360°/m, ≥ 2 millions de cycles
- Matériau de la gaine de câble
- Plastique (PUR)
- Température extérieure admissible du câble, pose fixe
- -25 - 80°C
- Matériau du raccord
- Laiton
- Adapté aux chaînes porte-câbles
- Oui
Plaque d'immatriculation
Gaine de protection
Insert de clé SW14 pour AV000140
Stock à peine suffisant
Clé dynamométrique SW9 / SW13
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.4 MB
-
pdfFiche technique automatiquePDF-Fichier, 419 KB
Dessins
Conformité du produit
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279218 |
| eClass-7.1 | 27279218 |
| eClass-8.0 | 27279218 |
| eClass-9.0 | 27060311 |
| eClass-9.1 | 27060311 |
| ETIM-6.0 | EC001855 |
| ETIM-7.0 | EC001855 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Numéro SCIP | 02a19814-641f-4f49-a2cd-c7af668205a6 |
| Groupe de produits IPF | 851 Prises/fiches de câble (confectionnées des deux côtés) |
| Dimensions de l'emballage | 160 x 35 x 150mm |
| Poids brut | 140g |
| Numéro de tarif douanier | 85444290 |
| Numéro WEEE | 40951076 |
