VK508F28

VK508F28
Prix catalogue
122,40 €
Stock à peine suffisant

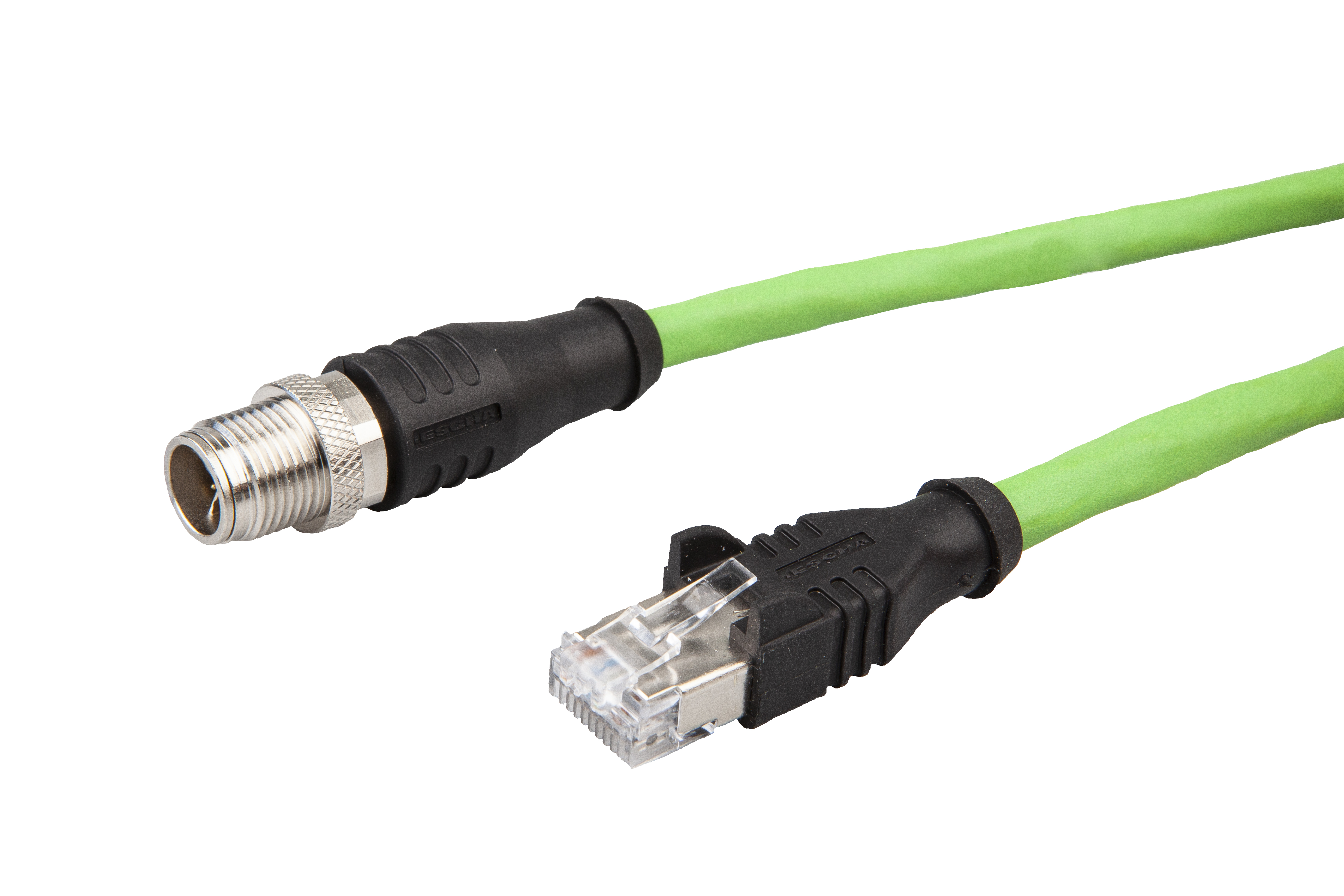

Câble de données, Câble de raccordement, 5m, M12 connecteur 8 broches droit, codage X, RJ45 connecteur 8 broches droit, 8x0,14mm², catégorie 5E, -40-75°C, TPU, blindé
Schéma de connexion

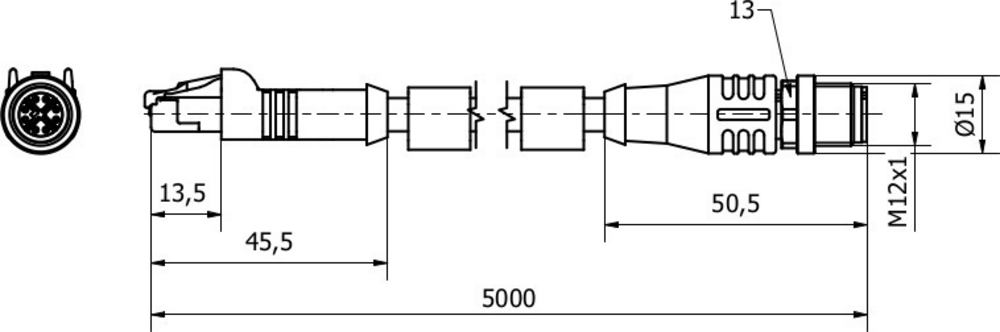

Croquis coté
Modèle 3D
Comparer

Technique de raccordement - Transmission de données

Ce câble blindé permet de transmettre numériquement des informations complexes à un réseau pour un traitement ultérieur. Les raccordements sont ici préconfectionnés.

Le VK508F28 est équipé côté appareil d'un connecteur M12 à 8 pôles codé en X, côté réseau d'un connecteur RJ45.

Classification de transmission
Cat5e

Autres caractéristiques

Température ambiante
-30 - 70°C

Caractéristiques électriques

Type de contact à fiche Raccordement A
Male (connecteur)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M12
Version raccordement électrique B
RJ45
Nombre de pôles Raccordement A
8
Nombre de pôles Raccordement B
8
Codage Connexion A
X
Blindé
Oui

Propriétés mécaniques

Structure des conducteurs
7 x 0,16mm
Section de conducteur
0,14mm²
Nombre de fils
8
Diamètre extérieur
6,5mm
Couleur de la gaine du câble
vert
Longueur du câble
5m
Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Matériau du boîtier
TPU
Matériau de la gaine de câble
Température extérieure admissible du câble, pose fixe
-40 - 75°C
Matériau des contacts raccord A
CuSn, plaqué or
CuZn, doré
Classification Classe
eClass-7.0 27060390
eClass-7.1 27060390
eClass-8.0 27060390
eClass-9.0 27060390
eClass-9.1 27060390
ETIM-6.0 EC001262
ETIM-7.0 EC001262
Caractéristique Valeur
Conforme à la directive RoHS Oui
Conforme à REACH Oui
Conforme à la norme OzDS Oui
Conforme au POP Oui
Conforme à la TSCA Oui
Numéro SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Groupe de produits IPF 851 Prises/fiches de câble (confectionnées des deux côtés)
Dimensions de l'emballage 200 x 30 x 300mm
Poids brut 265g
1,16kg CO₂e
Numéro de tarif douanier 85444290
Numéro WEEE 40951076
