Technique de raccordement - Distributeur
VK98E197
En stock
Répartiteur, 25x161x54mm, 30V, 8x M12 5pôles, répartiteur de câble fixe / câble principal raccordé, IP67, polyamide PA, LED, emplacement pour capteurs/actionneurs avec conducteur de protection, 12A
Y compris 2x Vis de fermeture
Comparer
Technique de raccordement - Distributeur
Le câblage des capteurs et actionneurs est nettement plus confortable avec nos îlots de distribution. Les différents appareils sont reliés au répartiteur par un câble de raccordement confectionné des deux côtés en M8 ou M12. Le câble principal rassemblé permet de réduire considérablement les frais de pose et de câblage. L'affichage de l'état de fonctionnement donne des informations sur le fonctionnement des capteurs (tension de service, état de commutation). La recherche d'erreurs est ainsi nettement plus simple, car on a directement un aperçu du mode de fonctionnement des périphériques raccordés.
Autres caractéristiques
- Température ambiante
- -30 - 90°C
Caractéristiques électriques
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- extrémité de ligne libre
- Diamètre de la ligne
- 9,7mm
- Nombre max. Courant admissible par signal E/S
- 2A
- Courant max. Courant total
- 12A
- Nombre de pôles Raccordement A
- 5
- Nombre de slots
- 8
- Tension de fonctionnement (AC 50Hz)
- 30V
- Tension de fonctionnement (DC)
- 30V
- Annonce
- Indicateur LED
- Emplacement pour capteurs/actionneurs avec conducteur de protection
- Oui
Propriétés mécaniques
- Version du presse-étoupe
- sans
- Largeur
- 54mm
- Hauteur
- 25,2mm
- Longueur du câble
- 10m
- Longueur
- 160,6mm
- Cycles de pliage
- ≥2 millions de cycles
- Indice de protection (IP)
- IP67
- Cycles de torsion
- +/-180°/m, ≥ 0,5 million de cycles
- Matériau du boîtier
- Polyamide PA
- Mise en place de la direction générale
- 16 x 0,34mm² + 3 x 1mm
- Diamètre du conduit principal
- 9,7mm
M12 Vis de fermeture
Accessoires répartiteur M12
Gaine de protection
Fiches techniques
Dessins
-
jpgDessin techniqueJPG-Fichier, 856 KB
-
dwg2DDWG-Fichier, 381 KB
-
stp3DSTP-Fichier, 4.2 MB
-

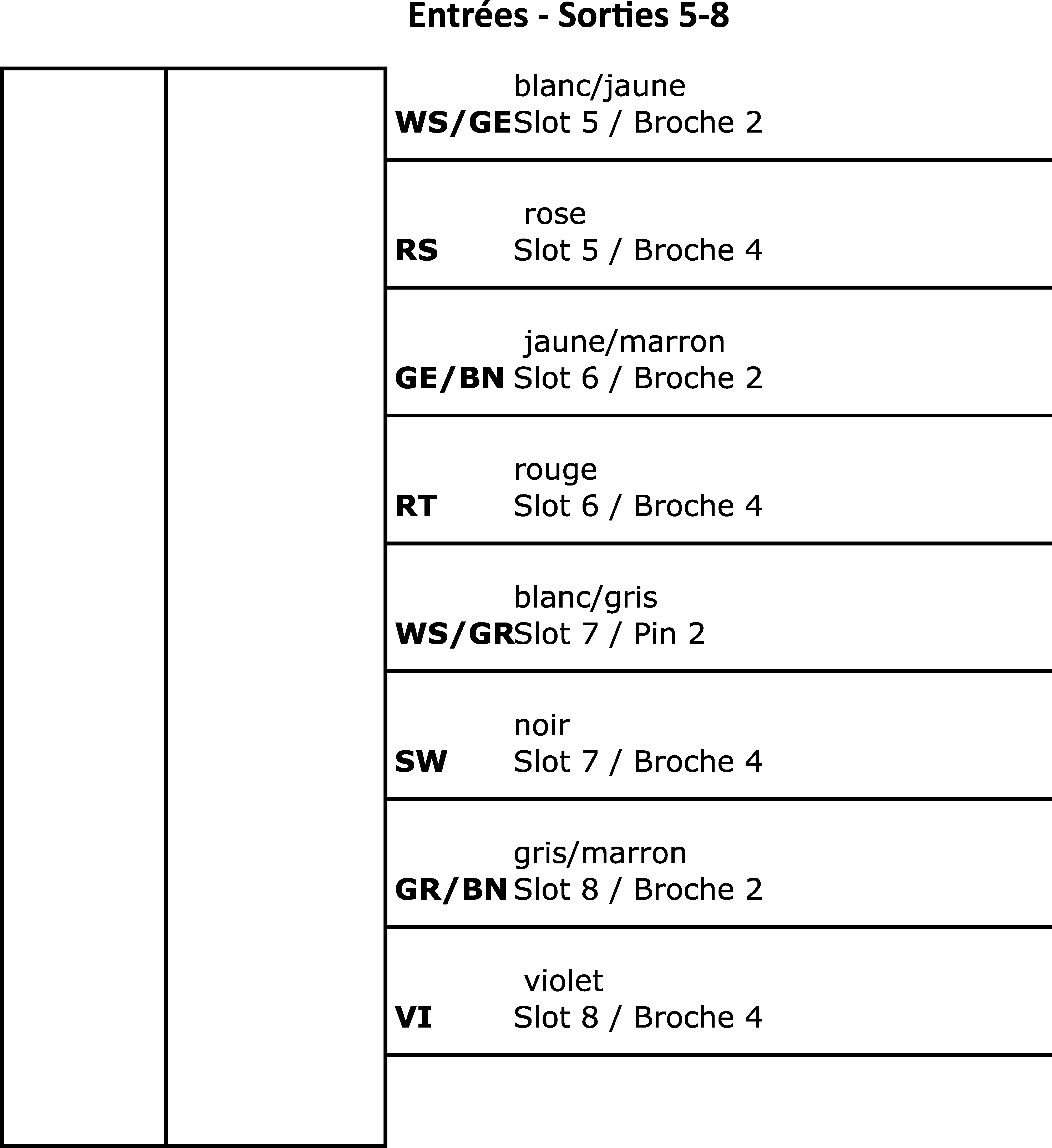

pngSchéma de connexion InternetPNG-Fichier, 22 KB
Conformité du produit
| Classification | Classe |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC002585 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme à la norme OzDS | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Numéro SCIP | f203c158-a8a9-49d5-9df2-6c16b879df28 |
| Groupe de produits IPF | 855 Prises/fiches de câble (répartiteurs,accessoires,divers) |
| Dimensions de l'emballage | 350 x 80 x 450mm |
| Poids brut | 1 650g |
| Numéro de tarif douanier | 85444290 |
| Numéro WEEE | 40951076 |
