Mesure du point de rosée dans les installations d'air comprimé

L'air comprimé est devenu indispensable dans les processus de production modernes. En fonction de l'application, l'air comprimé doit répondre à différentes exigences. Le respect d'une certaine teneur en humidité ou d'un certain point de rosée est, pour chaque processus, la condition de base d'un fonctionnement durablement sans faille, ce qui peut notamment conduire à une meilleure efficacité énergétique avec des économies de coûts durables.

L'eau condensée dans les conduites d'air comprimé réduit considérablement la durée de vie des composants pneumatiques. Les tuyaux deviennent cassants et les composants métalliques peuvent se corroder. Une humidité trop élevée entraîne en outre le collage de différentes marchandises transportées par voie pneumatique, comme le sucre, la farine, le ciment ou les granulés.

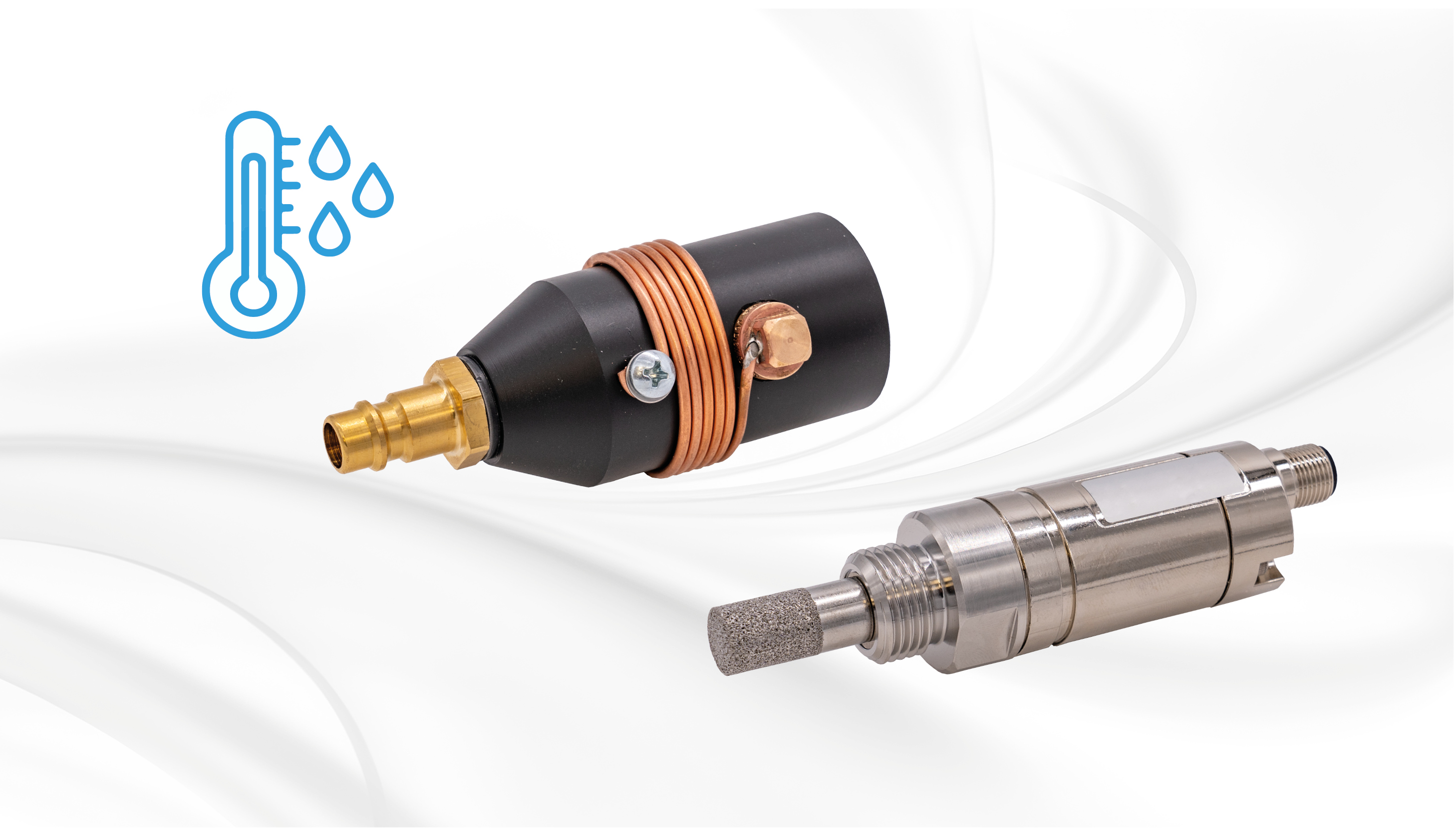

Spécialement pour la mesure de l'humidité et du point de rosée dans l'air comprimé et les gaz, ipf electronic a développé les capteurs YT900001 pour les sécheurs par absorption et YT900002 pour les sécheurs frigorifiques. Les appareils disposent d'un capteur polymère capacitif pour la mesure de l'humidité relative. L'élément capteur est extrêmement stable à long terme (>5 ans) et offre en outre une grande précision (± 1 °C à 50...-20 °C // ± 2 °C à -20...-50 °C).

Seule la vapeur d'eau pénètre par diffusion dans l'électrode de couverture et se fixe de manière réversible sur le polymère. La capacité du capteur s'en trouve modifiée. Deux plages de température différentes (-80...20 °C et -20...50 °C) sont disponibles. La valeur mesurée peut être évaluée via une sortie analogique (4-20mA) ou via l'interface Modbus RTU. Pour un montage simple et rapide, la chambre de mesure est disponible AT000009 est disponible. Le raccordement s'effectue via un connecteur M12 à 5 pôles (par ex. VK505621). La classe de protection est IP66.
