Pourquoi faire compliqué quand on peut faire simple ? Sondes à câble : une technique maintes fois éprouvée

Pour la mesure de niveau, il existe toute une série de possibilités et une multitude de capteurs. La mesure hydrostatique du niveau de remplissage, très appréciée, reste un classique, d'autant plus que les sondes à câble intelligentes de l'ipf sont particulièrement bien adaptées à cet effet.

Le fonctionnement des sondes à câble est basé sur la détermination de la pression hydrostatique. Le principe physique décrit l'effet du poids d'un liquide au repos, c'est-à-dire sans écoulement, sur un point de mesure. La différence entre les pressions à la surface du liquide et au fond du réservoir, générée par la hauteur de la colonne de liquide, est mesurée. La différence de pression mesurée est donc une mesure directe du niveau et de la hauteur du liquide au-dessus du capteur.

Grâce à leur grande précision d'utilisation, les sondes à câble sont particulièrement adaptées aux fluides liquides tels que l'eau, les eaux usées, les solvants, les boues d'huile, la graisse et bien d'autres encore. De plus, les sondes promettent un certain nombre d'avantages. Il suffit d'un seul capteur pour réaliser le contrôle de niveau. Pour une utilisation concrète, il suffit de choisir l'appareil adapté à la hauteur du réservoir et à la plage de pression correspondante. Aucun autre réglage n'est nécessaire avec le capteur facile à installer. De plus, les sondes à câble ne nécessitent aucun entretien et permettent une mesure de niveau très précise et continue, qui n'est pas influencée par les conditions ambiantes, comme les champs électriques par exemple.

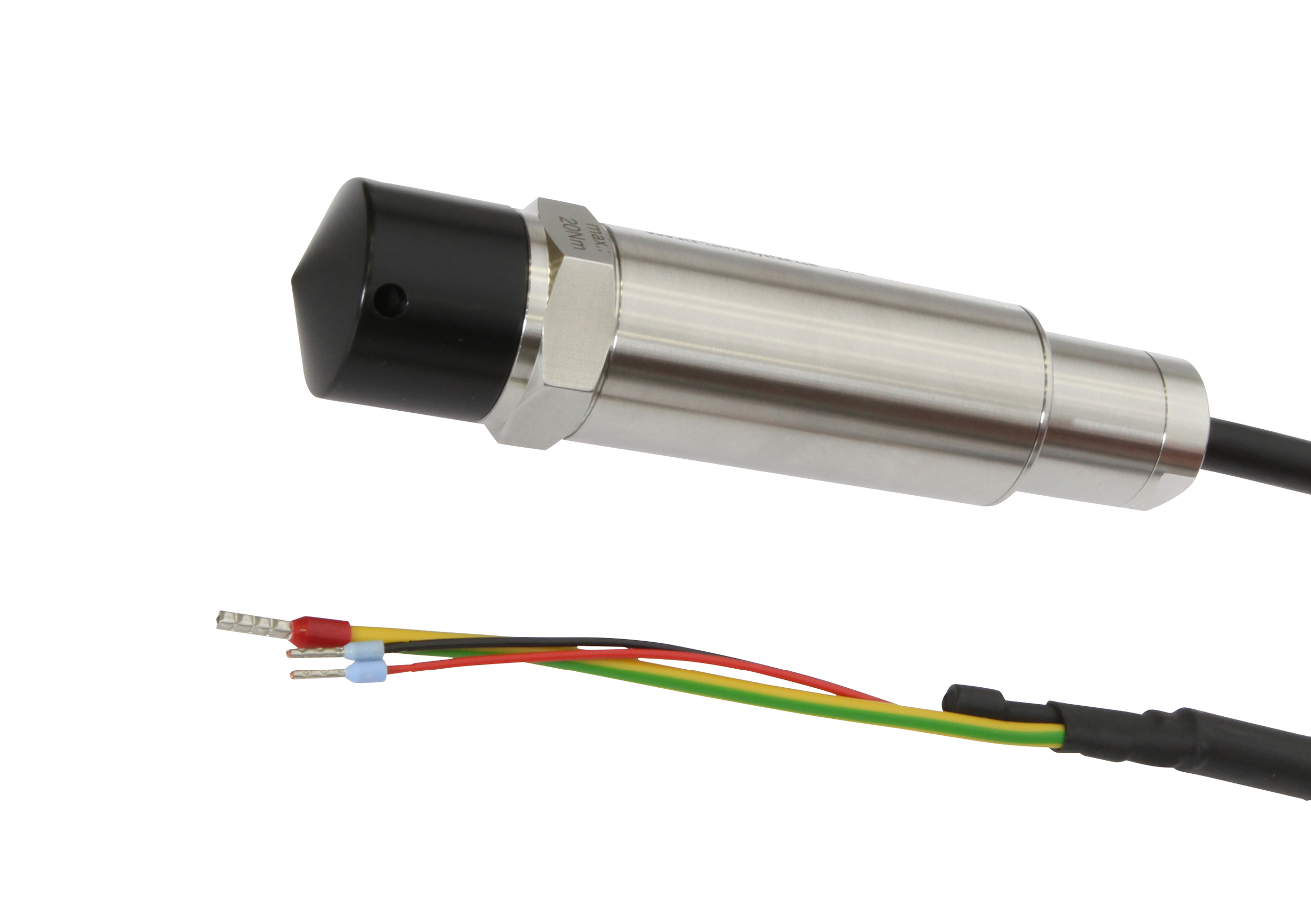

Les sondes à câble se composent d'un capteur et d'une unité d'évaluation qui sont reliés par un câble porteur pour l'alimentation en tension et la transmission des signaux. Le capteur est descendu dans un récipient à l'aide du câble de transport. Pour la fixation du montage "suspendu", on utilise ce que l'on appelle des pinces de serrage de câble. Il est également possible de visser le capteur latéralement de l'extérieur dans la paroi d'un réservoir. Pour la mesure hydrostatique du niveau de remplissage, ipf electronic propose actuellement trois capteurs, dont le FYC98. FY98C300 (indice de protection IP68) est exactement adapté à une colonne d'eau de 1,50 m de hauteur. Le FY98C711 et FY98E214 (toutes deux IP68) sont en revanche conçues pour des plages de pression de 0 à 0,2bar et de 0 à 0,4bar. Les trois sondes à câble conviennent pour une utilisation dans des milieux dont la température est comprise entre -20°C et + 70°C.
