Premier module logique double entièrement électronique
Les modules logiques d'ipf electronic existent déjà depuis plus de 20 ans. Il s'agit d'appareils qui relient logiquement entre elles les sorties de plusieurs capteurs et qui aident ainsi à réduire considérablement aussi bien le besoin en entrées de commande que les frais de câblage.

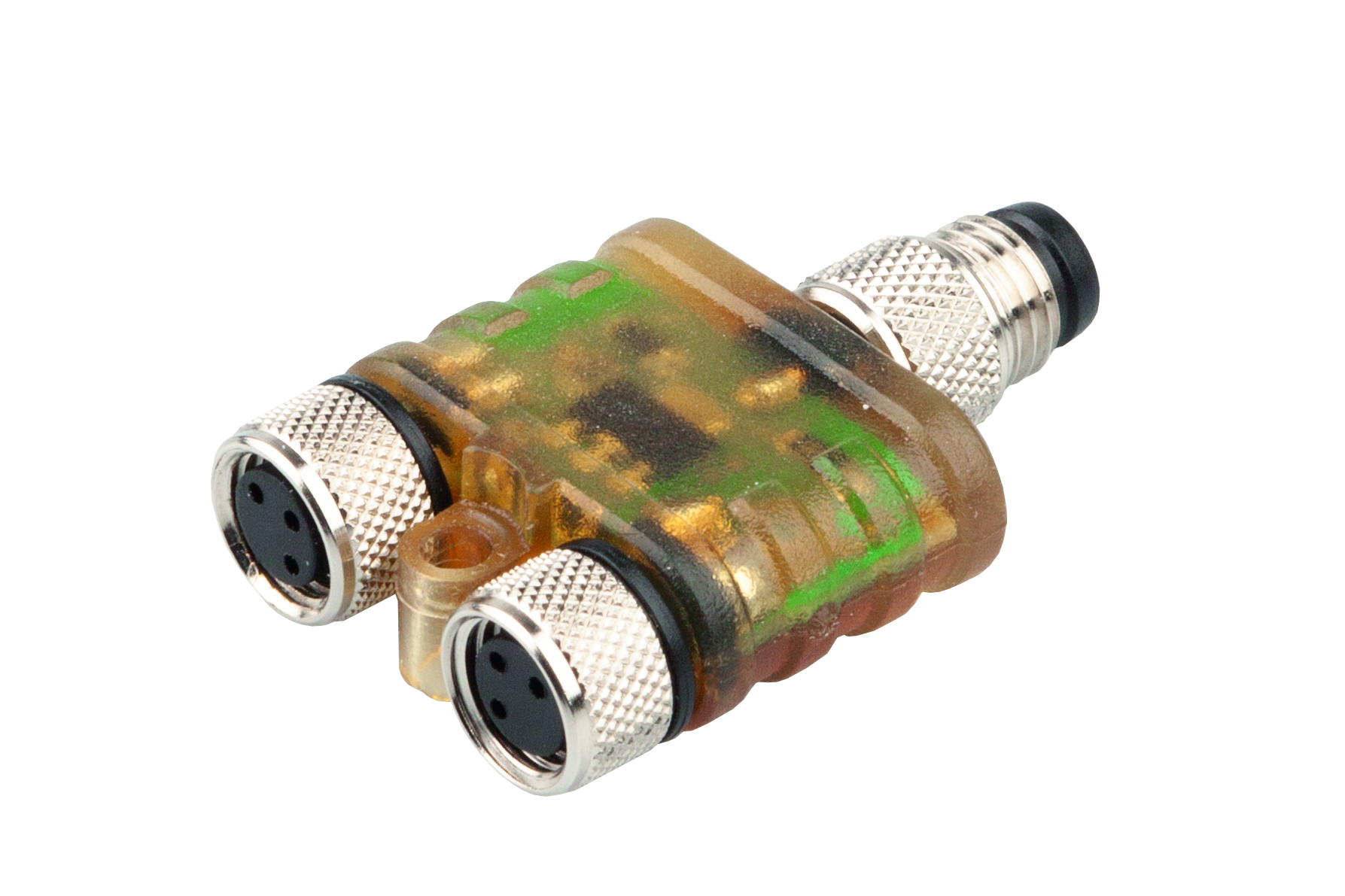

Tout a commencé avec les VL25 - modules, emballés de manière compacte dans de petits boîtiers pour le montage sur rail DIN avec raccordement par bornes à vis. L'étape de développement suivante a été les répartiteurs logiques VL60 avec des emplacements M12. Plus tard, les VL30 se sont ajoutés les boîtiers M8. Ce n'est que l'année dernière qu'elles ont été optimisées en profondeur et sont depuis lors disponibles sous le nom de VLB. VL31 disponibles en différentes versions. Selon la devise "moins, c'est plus", le VL350 est désormais disponible. VL150102 le premier module logique double entièrement électronique a été lancé sur le marché. Les sorties des deux capteurs raccordés sont reliées par un ET, c'est-à-dire que la sortie de commutation du distributeur ne devient active que lorsque les sorties de commutation des deux capteurs sont activées simultanément. Certes, de tels appareils existaient déjà jusqu'à présent sous une forme similaire (p. ex. VK000051), mais ils commutent les appareils raccordés en série via un câblage interne.
La sortie de commutation du premier capteur doit donc enclencher la tension de service du deuxième capteur - selon la chute de tension ou le courant de démarrage, cela peut entraîner un comportement de commutation incertain. En particulier pour les commandes qui nécessitent un certain niveau de tension, un tel montage en série peut parfois être un critère d'échec. L'électronique du VL150102 veille à ce que des signaux propres soient appliqués à la commande, comme s'il n'y avait qu'un seul capteur raccordé.
L'état de commutation de la sortie est signalé par une LED qui est clairement visible grâce au boîtier transparent. La distance entre les deux douilles M8 est si grande qu'il y a suffisamment de place pour deux connecteurs à confectionner soi-même. Et grâce au trou de fixation intégré, le module peut être monté facilement et en toute sécurité. Le nouvel appareil offre plus de flexibilité, par exemple en combinaison avec d'autres modules logiques (p. ex. VL31) : Le signal combiné ET peut ainsi être combiné OU avec d'autres signaux.
