Premier poussoir de mesure

Il n'est pas toujours possible de déterminer la position des objets sans les toucher. Cela peut être dû au matériau de l'objet ou à d'autres propriétés du matériau. Dans de telles applications, seules des solutions tactiles peuvent être utilisées et c'est précisément pour cela que le coulisseau de mesure à ressort est approprié. YM120020 d'ipf electronic.

Le YM120020 avec filetage mâle M12 dispose d'une course de -5 à + 5mm avec un écart de linéarité maximal de ±0,5% sur toute la plage de mesure. La position du coulisseau avec pointe de palpage trempée est transmise par connecteur M12 sous forme de signal analogique absolu (0-10V).

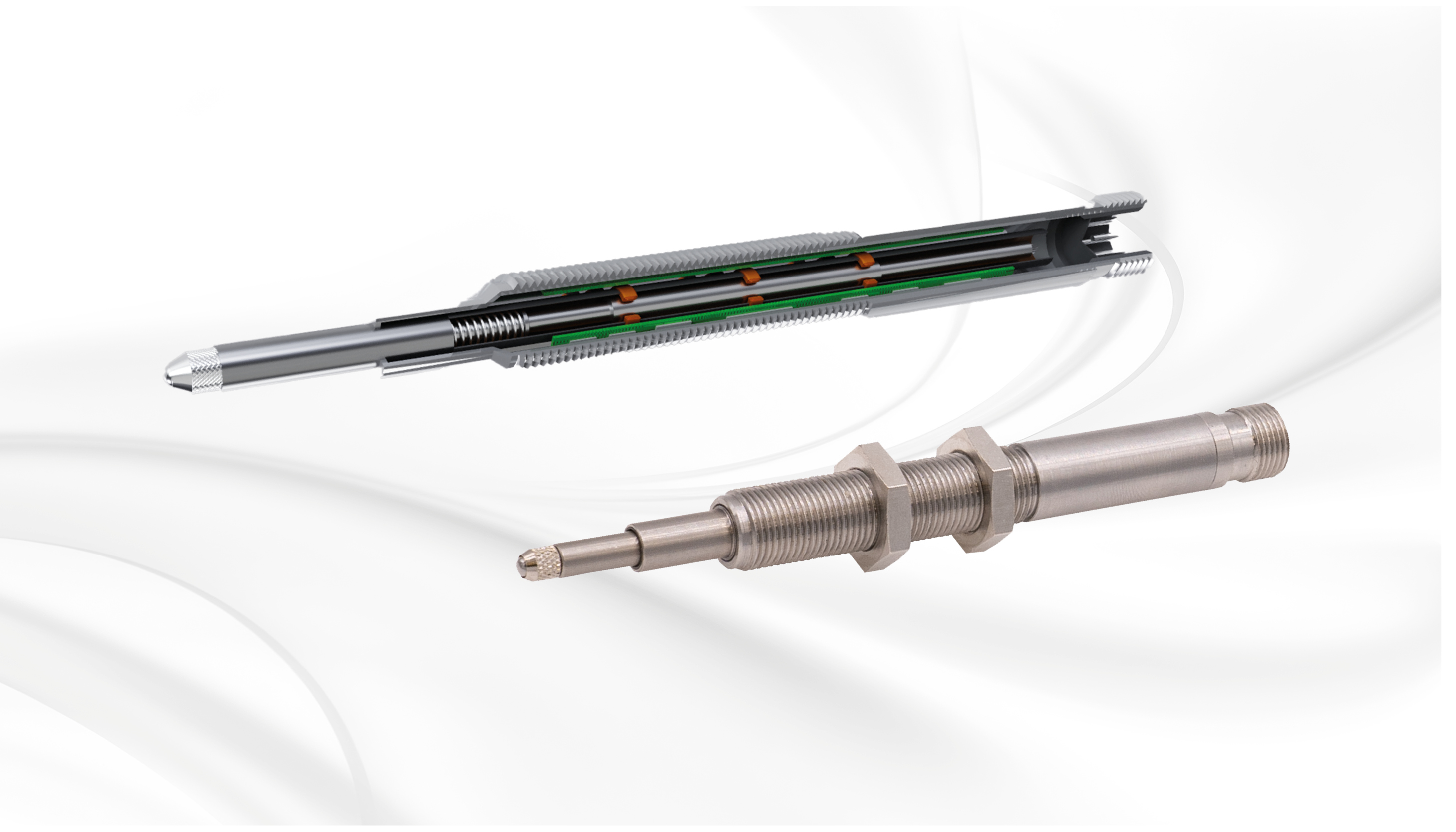

Le capteur fonctionne selon le principe du transformateur différentiel. Dans ce cas, la tige de mesure montée sur ressort sert également de noyau mobile à la bobine d'excitation. Une bobine passive est positionnée à gauche et à droite de cette bobine. Dès que la tige ne se trouve plus dans la position centrale 0 mm, une tension est induite dans l'une des deux bobines voisines et permet, grâce à une électronique en aval, de mesurer le déplacement. Grâce à cette structure à haute résolution et sans usure, on obtient une grande robustesse mécanique avec une résistance aux chocs de 200g, 2ms. De plus, ce principe de fonctionnement garantit la conservation de la valeur mesurée après une coupure de tension.

Les domaines d'application du nouveau coulisseau se trouvent dans toutes les branches de l'automatisation ainsi que dans l'assurance des processus et de la qualité dans des conditions environnementales difficiles, comme par exemple en présence d'humidité, de produits chimiques agressifs ou de températures ambiantes élevées.
