Répétabilité extrêmement élevée

Les capteurs qui fonctionnent par triangulation, comme la gamme de produits PT44La triangulation est l'une des méthodes les plus précises pour déterminer la distance optique.

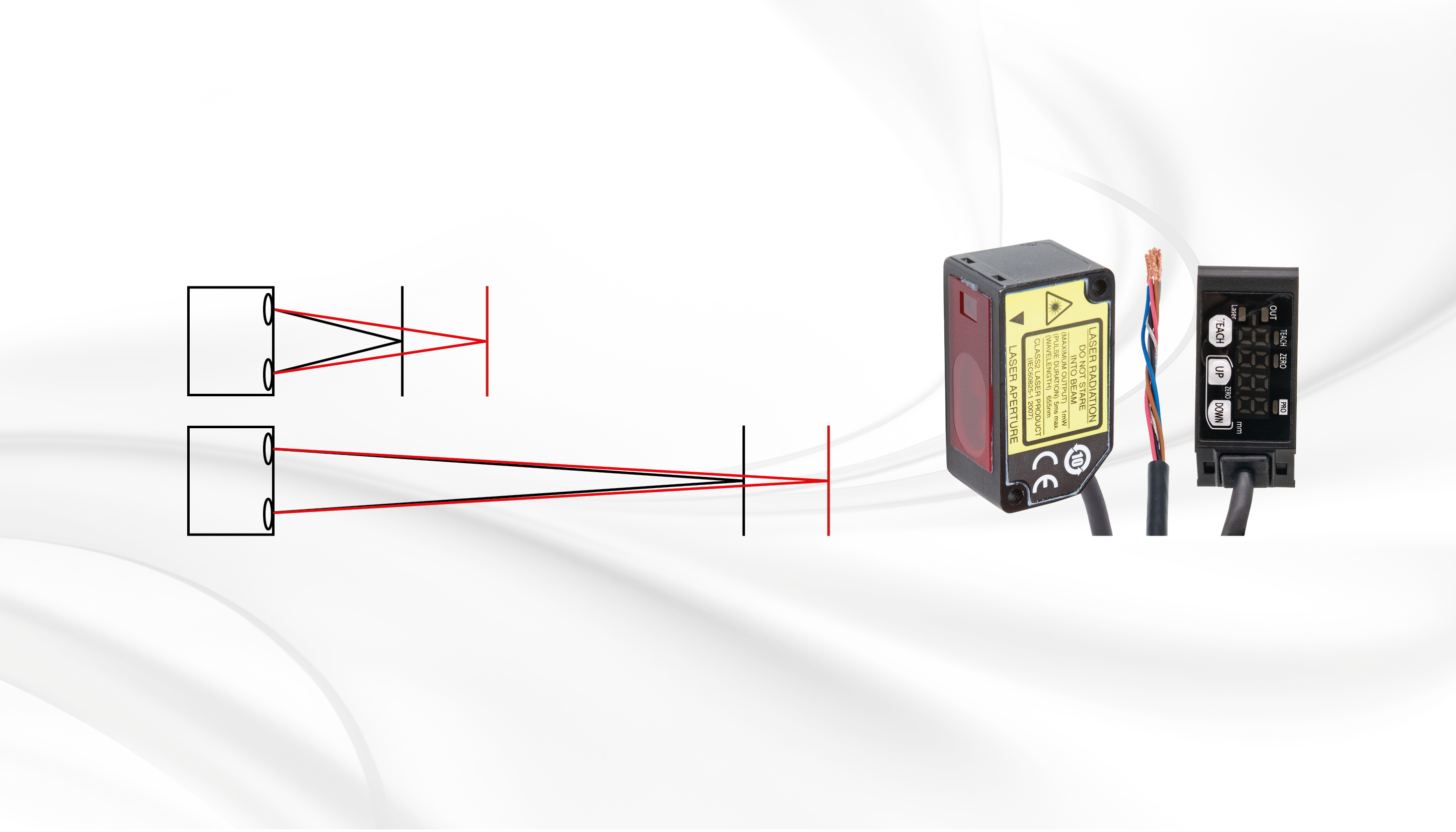

La lumière émise par l'émetteur et réfléchie par un objet atteint le récepteur. Celui-ci se compose essentiellement d'une lentille convergente et de l'élément de détection proprement dit. La lentille convergente concentre les ondes lumineuses incidentes et les transmet à l'élément de détection photoélectrique. La position du rayon lumineux incident dépend de la distance entre l'appareil et l'objet et donc de l'angle de réflexion. Ainsi, la distance de l'objet peut être déterminée avec précision et convertie en un signal de tension (0 ... 5V) ou de courant (4 ... 20mA) proportionnel à la distance. Le point de commutation de la sortie de commutation est également librement programmable à l'intérieur de la plage de mesure.

Grâce à ce procédé et à une lumière laser très fine de classe 1, les capteurs des PT44-ont une répétabilité de premier ordre. Exprimée en chiffres, celle-ci se situe pour le PT440300 (plage de mesure 25 ... 35mm) est de 10μm et pour le PT440304-(plage de mesure 200 ... 600mm) à 800μm. En termes relatifs, cela représente respectivement 0,1% et 0,4% sur l'ensemble de la plage de mesure.

Pour des raisons physiques, la précision est toujours un peu meilleure dans la zone proche du capteur, car la différence angulaire pour un changement de distance donné est nettement plus importante au début de la plage de mesure qu'à la fin.

Afin de pouvoir néanmoins détecter de petits objets à de grandes distances avec la meilleure précision possible, ipf electronic a complété sa série de capteurs par le PT440306 a été ajouté à la gamme. Grâce à un procédé de mesure alternatif, la mesure du temps de vol de la lumière, on obtient ici une répétabilité relative de 0,33% sur l'ensemble de la distance de travail de 250 à 3000mm. Comme pour les autres appareils, le paramétrage s'effectue à l'aide de trois touches intégrées, les points de menu et les résultats de mesure sont lisibles sur l'afficheur à 4 chiffres et 7 segments.
