Accessori - Montaggio

AY000179

AY000179
Prezzo di listino
35,40 €
Carenza di scorte

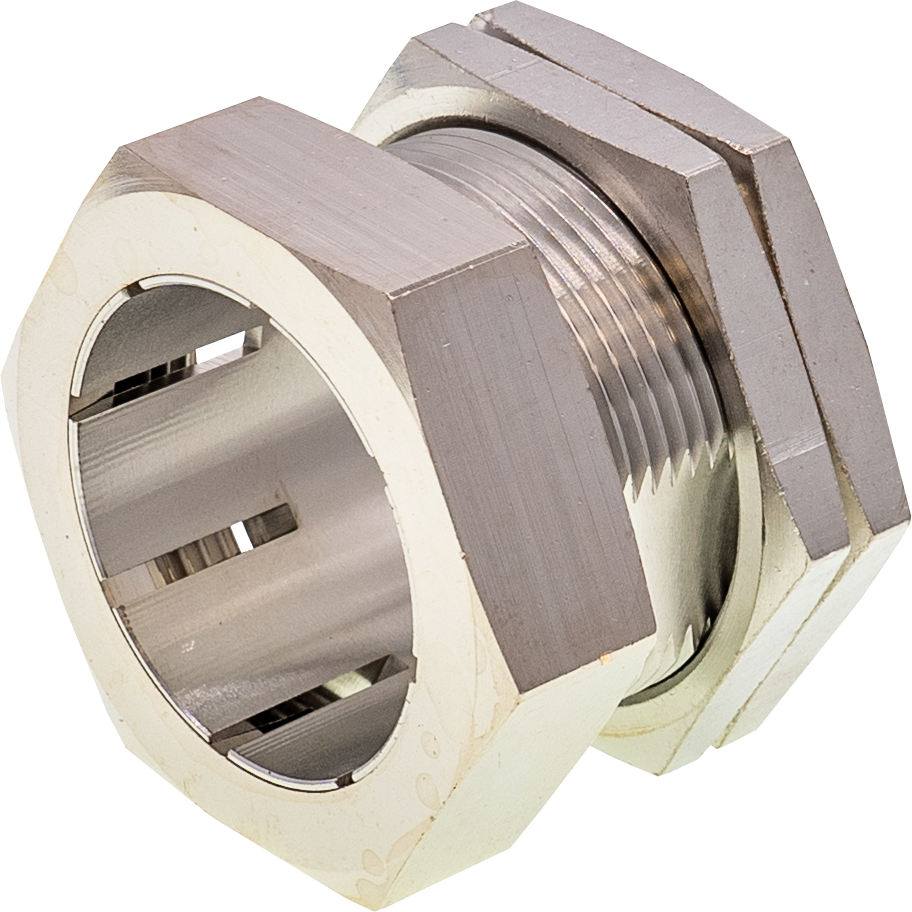

Accessori: sensore, boccola di serraggio, M36x1,5, lunghezza 34, ottone e bronzo bianco per modello M30
Incluso Madre

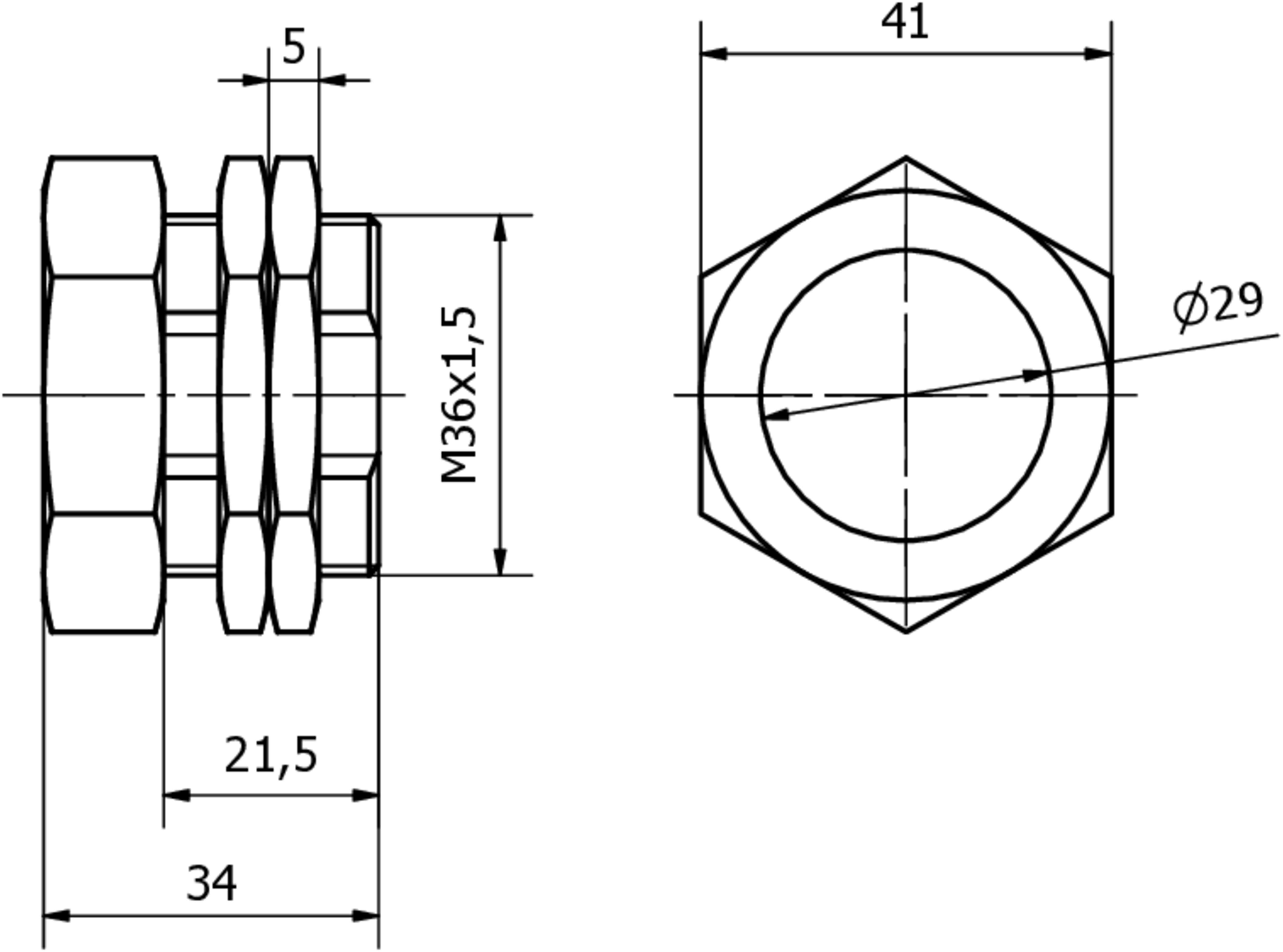

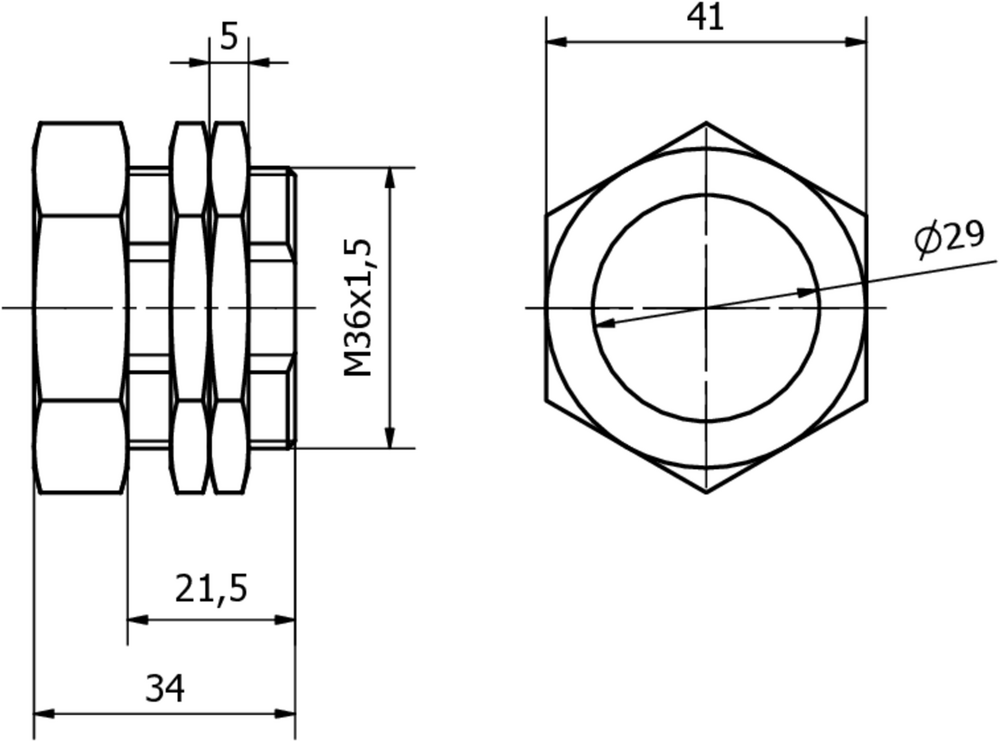

Schizzo dimensionale
Modello 3D
Confronto

Accessori - Montaggio

I manicotti di serraggio con fermo fisso consentono una facile installazione di sensori con alloggiamento filettato o cilindrico. Con i due dadi in dotazione è possibile fissare il manicotto di serraggio, ad esempio, su una piastra di montaggio. Il sensore adatto viene quindi inserito nel manicotto di serraggio fino a battuta. Il serraggio del dado di fissaggio garantisce un bloccaggio sicuro del sensore. Qualora fosse necessario sostituire il sensore, questo tipo di installazione evita di dover effettuare una nuova regolazione.

Altre proprietà

Adatto per
Design M30
Versione
Manicotto di serraggio

Proprietà elettriche

Diametro del foro interno
30mm

Proprietà meccaniche

Coppia di serraggio
5Nm
Coppia di serraggio dei dadi di fissaggio
40Nm
Lunghezza della filettatura
21,5mm
Passo del filo
1,5mm
Lunghezza
33,5mm
Superficie
bronzo bianco
Materiale dell'alloggiamento
Ottone
Accessori per
30 mm rotondo
Dimensione del filo
M36
Classificazione Classe
eClass-7.0 27279202
eClass-7.1 27279202
eClass-8.0 27279202
eClass-9.0 27273701
eClass-9.1 27273701
ETIM-6.0 EC003015
ETIM-7.0 EC003015
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Compatibile con OzDS Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 900 Accessori
Dimensioni dell'imballaggio 100 x 45 x 150mm
Peso lordo 143g
Impronta di carbonio 2,66kg CO₂e
Numero di tariffa doganale 74153300
Numero WEEE 40951076
