Trasmettitore - Montaggio su guida top-hat

BA870100

BA870100
Prezzo di listino
219,10 €
Quantità Prezzo Risparmio
1 219,10 € –
5 212,53 € 3% / 6,57 €
10 208,15 € 5% / 10,96 €
20 201,57 € 8% / 17,53 €
50 192,81 € 12% / 26,29 €
In magazzino
Trasduttore di misura, analogico/digitale, 58x95x54mm, 0-10V / 0/4-20mA, 18-30V DC, 4x PNP/NPN programmabile/configurabile, 0-10V/4-20mA, terminale, IP20, PC in plastica, LCD

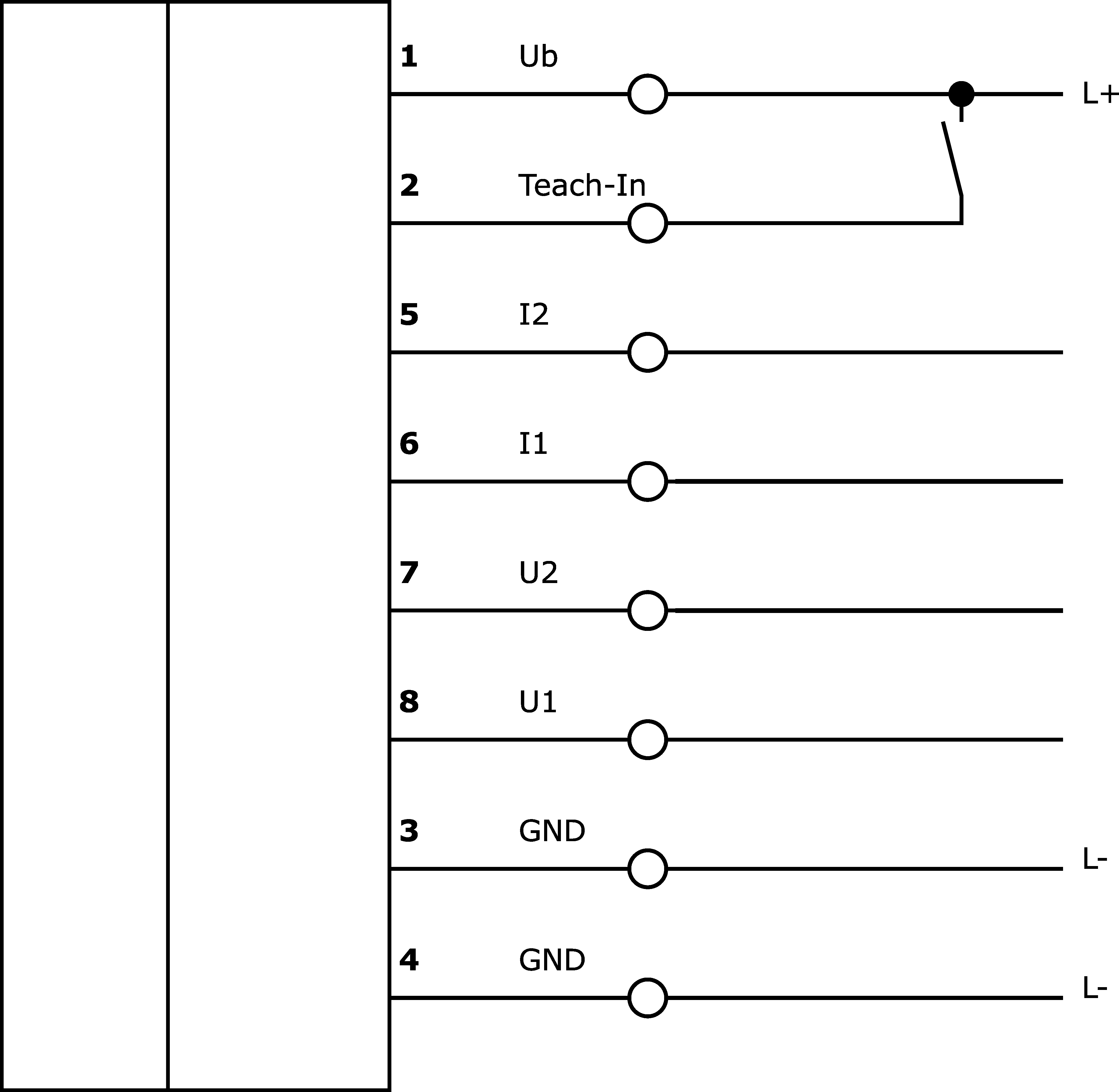

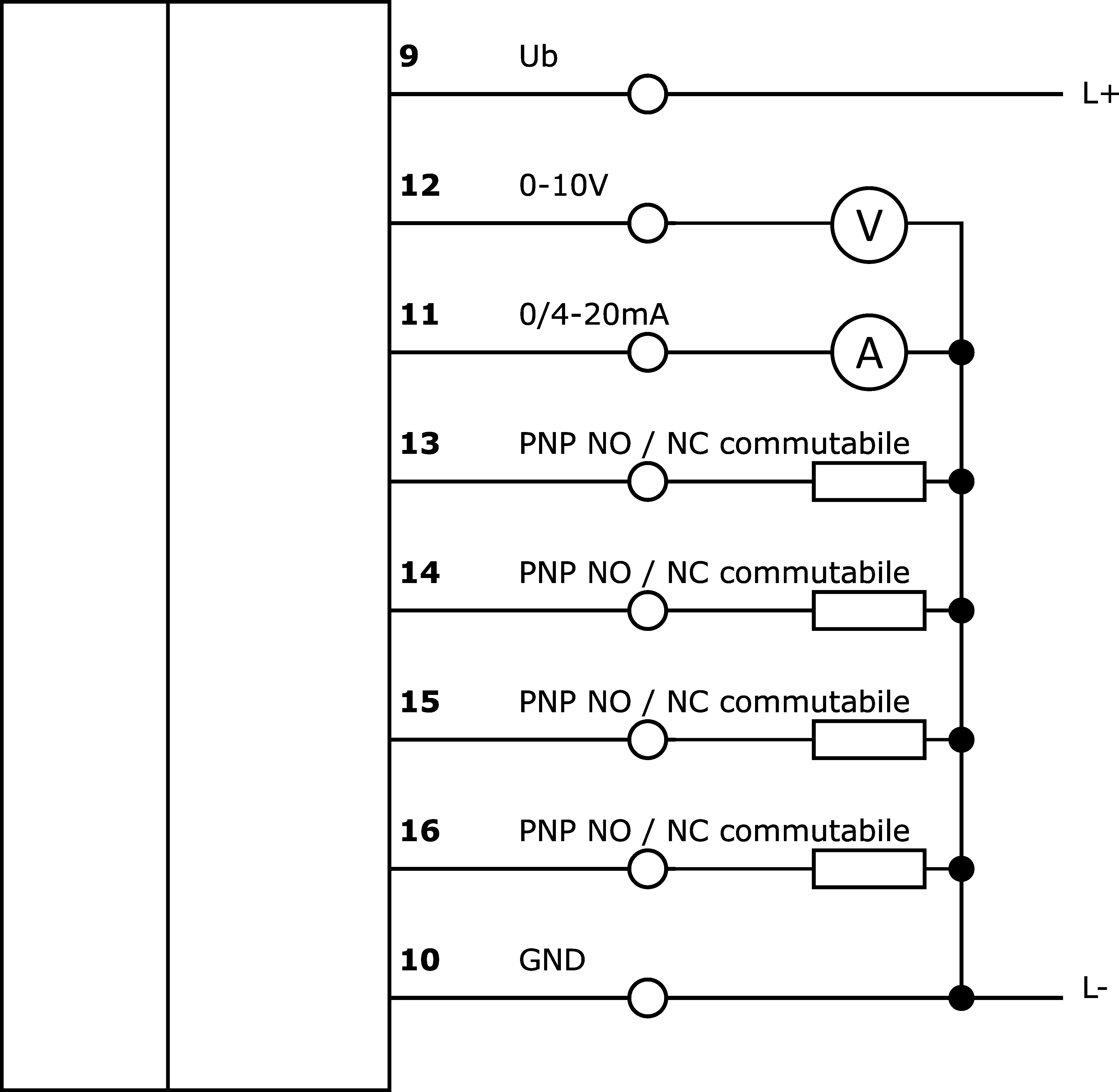

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Trasmettitore - Montaggio su guida top-hat

I trasmettitori programmabili sono utilizzati per elaborare segnali analogici. Il BA870100 è un dispositivo molto compatto per il montaggio top-hat. Il dispositivo può essere programmato in vari modi e può quindi essere adattato alle applicazioni specifiche del cliente. L'apparecchiatura comprende due ingressi analogici, 4 uscite di commutazione PNP, un'uscita analogica scalabile e un display TFT scalabile. Gli ingressi analogici funzionano indipendentemente l'uno dall'altro, possono essere valutati singolarmente o in combinazione e visualizzati tramite il display.

Altre proprietà

Gamma di funzioni
Funzione differenziale
Temperatura ambiente
-20 - 60°C

Proprietà elettriche

Tempo di risposta
300ms
Numero di uscite di commutazione
4
Esecuzione della funzione di commutazione
Programmabile/configurabile
Progettazione dell'uscita analogica
0 - 10V, 4 - 20mA
Progettazione dell'ingresso analogico
0 - 20mA, 0 - 10V, 4 - 20mA
Progettazione del collegamento elettrico
Collegamento dei terminali
Progettazione dell'uscita di commutazione
PNP/NPN
Ritardo di spegnimento
0 - 10s
Corrente di commutazione nominale
150mA
Risoluzione digitale
12Bit
Ritardo di accensione
0 - 10s
Procedura di impostazione
Parametrizzazione
Corrente di alimentazione dell'encoder
250mA
Tipo di tensione di alimentazione dell'encoder
DC
Corrente a vuoto
70mA
Precisione di misura relativa
2%
Resistenza dell'ingresso di corrente
50Ohm
Resistenza dell'ingresso di tensione
20kOhm
Funzioni di uscita personalizzabili
Funzione finestra, Punto di commutazione, Isteresi, Regolazione del segnale standard, Controllo a due punti
Display
Display LCD
Protezione da cortocircuito, Protezione dall'inversione di polarità
Tensione di esercizio
Collegamento elettrico

Proprietà meccaniche

Larghezza
53,5mm
Altezza
58mm
Lunghezza
95mm
Temperatura di stoccaggio
-25 - 70°C
Tipo di montaggio
Guida del cappello a cilindro
Classe di protezione (IP)
IP20
Materiale dell'alloggiamento
PC in plastica
Dimensioni
Classificazione Classe
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 550 Trasduttore
Dimensioni dell'imballaggio 74 x 74 x 143mm
Peso lordo 141g
0,34kg CO₂e
Numero di tariffa doganale 85437090
Numero WEEE 40951076
