Trasmettitore - Contatore elettrico
CS360001
Su richiesta
Contatore di energia attiva, 90x36x64mm, 184-288V AC, monofase, diretto, 80A, comunicazione Ethernet, MID, connessione a vite, IP20
Confronto
Trasmettitore - Contatore elettrico
Il contatore di energia attiva CS360001 è un contatore di energia modulare che visualizza l'energia (kWh, kVArh e kVA) e altri valori misurati direttamente su un LCD retroilluminato. I dispositivi sono progettati per reti monofase e possono essere collegati direttamente fino a 80 A. I dispositivi sono dotati di un'uscita di comunicazione Ethernet Modbus TCP integrata per una facile registrazione dei consumi.
Altre proprietà
- Umidità relativa (senza condensa)
- 0 - 80%
- Temperatura ambiente
- -25 - 55°C
Proprietà elettriche
- Progettazione del collegamento elettrico
- Collegamento dei terminali
- Frequenza operativa
- 45 - 65Hz
- Procedura di impostazione
- Parametrizzazione
- Consumo di energia
- 7,5VA
- Max. Corrente continua
- 80A
- Max. Corrente di spunto
- 0,02A
- Corrente di carico minima
- 250mA
- Interfaccia di comunicazione supportata
- Ethernet
- Display
- Display LCD, Display a LED
- Precisione
- Energia attiva (EN 50470) Classe B, Energia reattiva (secondo IEC 62053-22) Classe 2
- Sovraccarico a breve termine
- 30 x Imax 10ms
- Tensione di esercizio

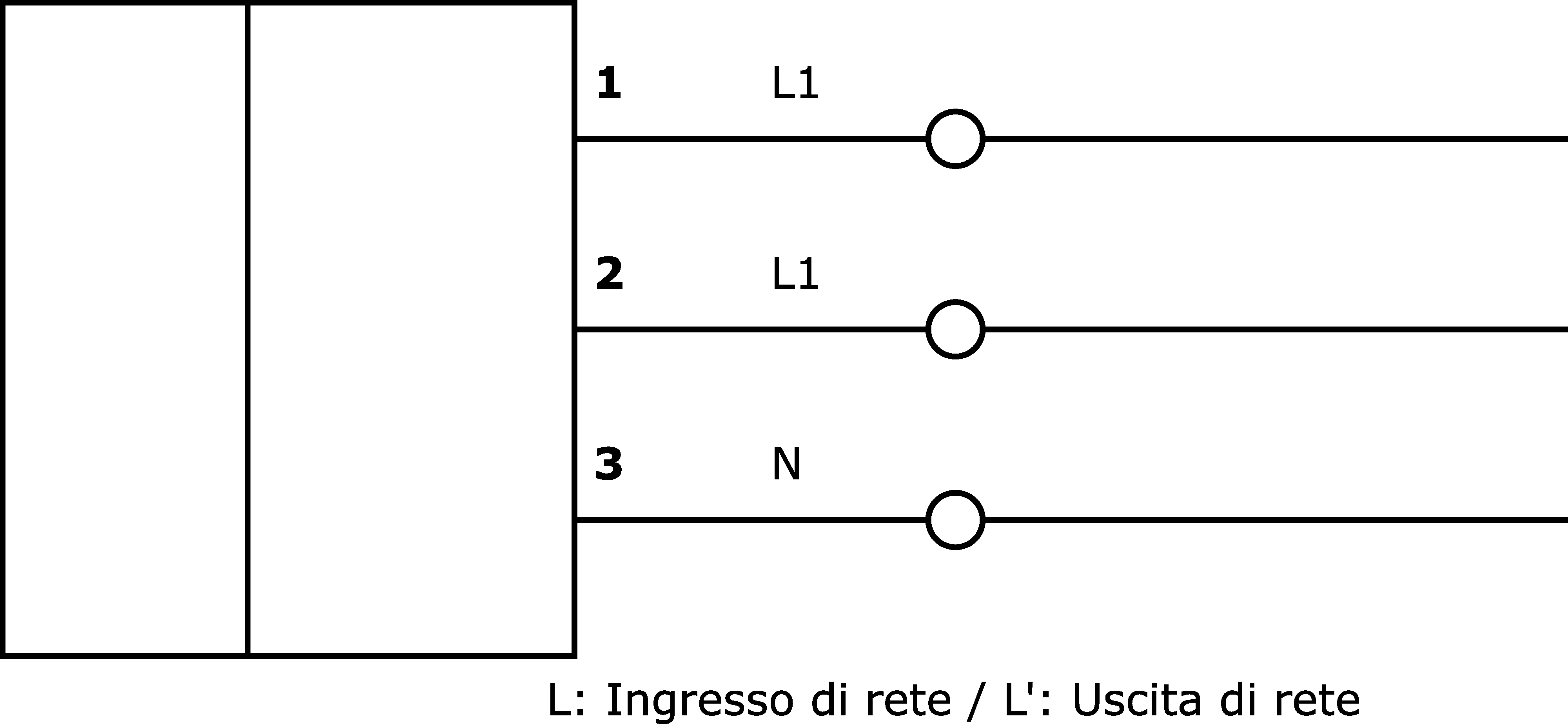

- Collegamento elettrico
Proprietà meccaniche
- Larghezza
- 36mm
- Altezza
- 64mm
- Lunghezza
- 90mm
- Temperatura di stoccaggio
- -25 - 75°C
- Tipo di montaggio
- Guida del cappello a cilindro
- Classe di protezione (IP)
- IP20
- Materiale dell'alloggiamento
- Plastica
- Sezione del filo Terminali di misura
- 1,5 - 35mm²
- Dimensioni
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 730 Dispositivi speciali (vari) |
| Dimensioni dell'imballaggio | |
| 1kg CO₂e | |
| Numero di tariffa doganale | 90283011 |
| Numero WEEE | 40951076 |
