IY060322
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 233,90 € | – |
5 | 226,88 € | 3% / 7,02 € |
10 | 222,21 € | 5% / 11,70 € |
20 | 215,19 € | 8% / 18,71 € |
50 | 205,83 € | 12% / 28,07 € |

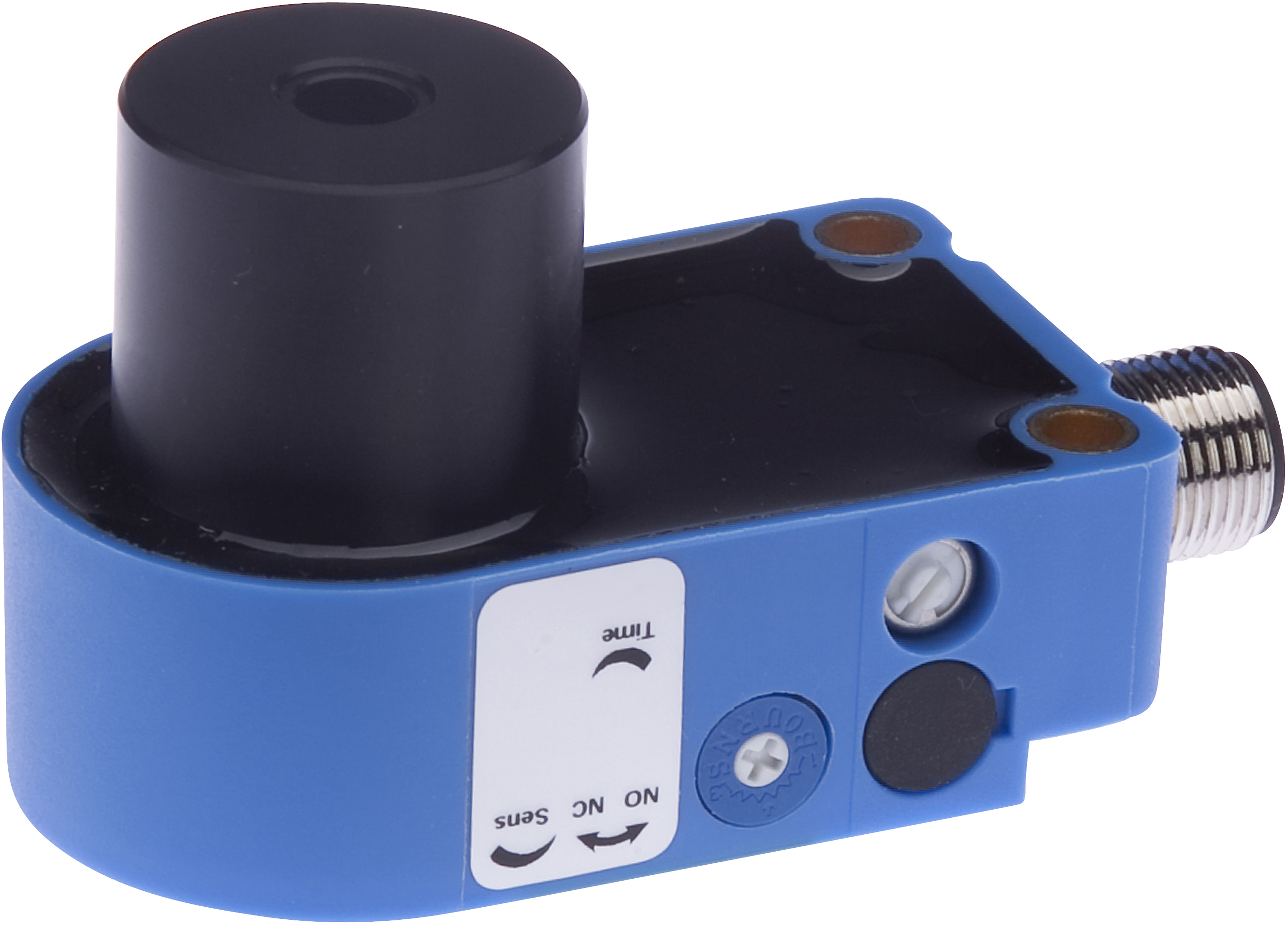

Sensori induttivi - Sensori ad anello
Gli interruttori di prossimità induttivi sono sensori senza contatto. Rilevano tutti i metalli conduttori, indipendentemente dal fatto che siano in movimento o meno. La distanza di commutazione raggiungibile dai dispositivi dipende dal materiale dell'oggetto e dalle sue dimensioni. I sensori resistenti alle vibrazioni possono essere avvicinati lateralmente o frontalmente. Gli interruttori di prossimità induttivi sono utilizzati per il rilevamento della presenza (ad esempio, per i trasportatori di merci), per il posizionamento (ad esempio, per gli sportelli dei forni), per il conteggio (ad esempio, per i dadi / le viti), per il rilevamento della velocità (ad esempio, sulle ruote dentate), per i sistemi di trasporto (ad esempio, per l'alimentazione dei tubi flessibili) o per la misurazione della distanza (ad esempio, per il controllo della pressatura) di oggetti metallici.
Altre proprietà
- Temperatura ambiente
- -25 - 70°C
- Mezzo di riferimento / oggetto
- Filo di rame
- Tecnologia di alimentazione
- Sì
- Versione
- Boccola ad anello con protezione ceramica
Proprietà elettriche
- Tempo di risposta
- 0,5ms
- Esecuzione della funzione di commutazione
- Contatto normalmente chiuso/normalmente aperto
- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione dell'uscita di commutazione
- PNP
- Corrente di commutazione nominale
- 200mA
- Procedura di impostazione
- Potenziometro
- Allungamento del polso
- 10 - 150ms
- Corrente a vuoto
- 11mA
- Max. Velocità del pezzo
- 35m/s
- Numero di pali
- 3
- Comportamento di commutazione dell'uscita
- Statico
- Caduta di tensione
- 2V
- Perdita di tempo
- 10ms
- Tensione di esercizio (CC)
- 10 - 35V
- Funzioni di uscita personalizzabili
- Punto di commutazione
- Display
- Display a LED
Proprietà meccaniche
- Design
- A forma di anello
- Larghezza
- 35mm
- Altezza
- 40mm
- Alimentazione del cavo
- assiale
- Lunghezza
- 71mm
- Condizioni di installazione meccanica del sensore
- Non a filo
- Diametro dell'anello
- 6,1mm
- Classe di protezione (IP)
- IP67
- Materiale della superficie attiva del sensore
- Plastica (POM)
- Materiale dell'alloggiamento
- Poliammide PA
Proprietà ottiche
- Dimensione minima dell'oggetto
- 0,2mm
Prese per cavo M12 a 3 fili
Prese per cavo M12 a 4 pin, assemblabili
Adattatore M12 a 3 poli / M8 a 3 poli
Alimentazione 24V DC / 2 - 10A
Adattatore presa M12 a 4 poli / spina M8 a 4 poli
Prese per cavo M12 a 5 pin, assemblabili
Schede tecniche
Disegni
-

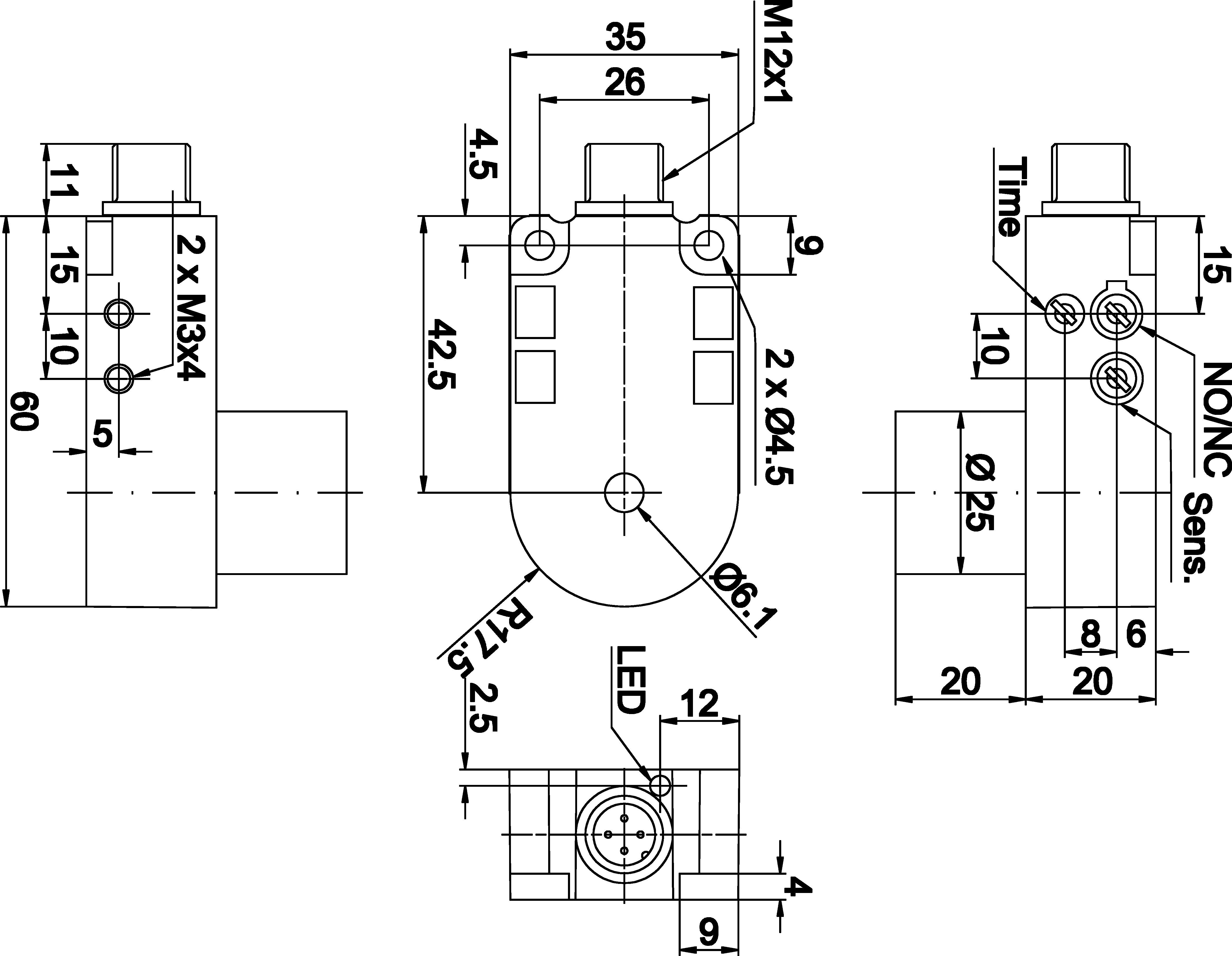

jpgDisegno tecnicoJPG-File, 664 KB
-
dwg2DDWG-File, 120 KB
-
stp3DSTP-File, 50 KB
-
pngSchema di connessione a InternetPNG-File, 12 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 325 KB
-
pdfConformità dei materialiPDF-File, 481 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270101 |
eClass-7.1 | 27270101 |
eClass-8.0 | 27270101 |
eClass-9.0 | 27270101 |
eClass-9.1 | 27270101 |
ETIM-6.0 | EC002714 |
ETIM-7.0 | EC002714 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Compatibile con POP | Sì |
Conforme al TSCA | Sì |
Gruppo di prodotti IPF | 211 Sensori induttivi (anello/tubo) |
Dimensioni dell'imballaggio | 43 x 43 x 105mm |
Peso lordo | 90g |
Numero di tariffa doganale | 85365019 |
Numero WEEE | 40951076 |
