Sensori ottici - Griglia luminosa

OY410525

OY410525
Prezzo di listino
648,00 €
Quantità Prezzo Risparmio
1 648,00 € –
5 628,56 € 3% / 19,44 €
10 615,60 € 5% / 32,40 €
20 596,16 € 8% / 51,84 €
50 570,24 € 12% / 77,76 €
Carenza di scorte
Griglia luminosa, 180x20x40mm, altezza campo 155, risoluzione 4mm, Sn: 0,15-0,8m, 22-26V DC, PNP/NPN antivalente, connettore M12 4-pin/4-pin, IP65, alluminio+PMMA
Incluso Trasmettitore e ricevitore

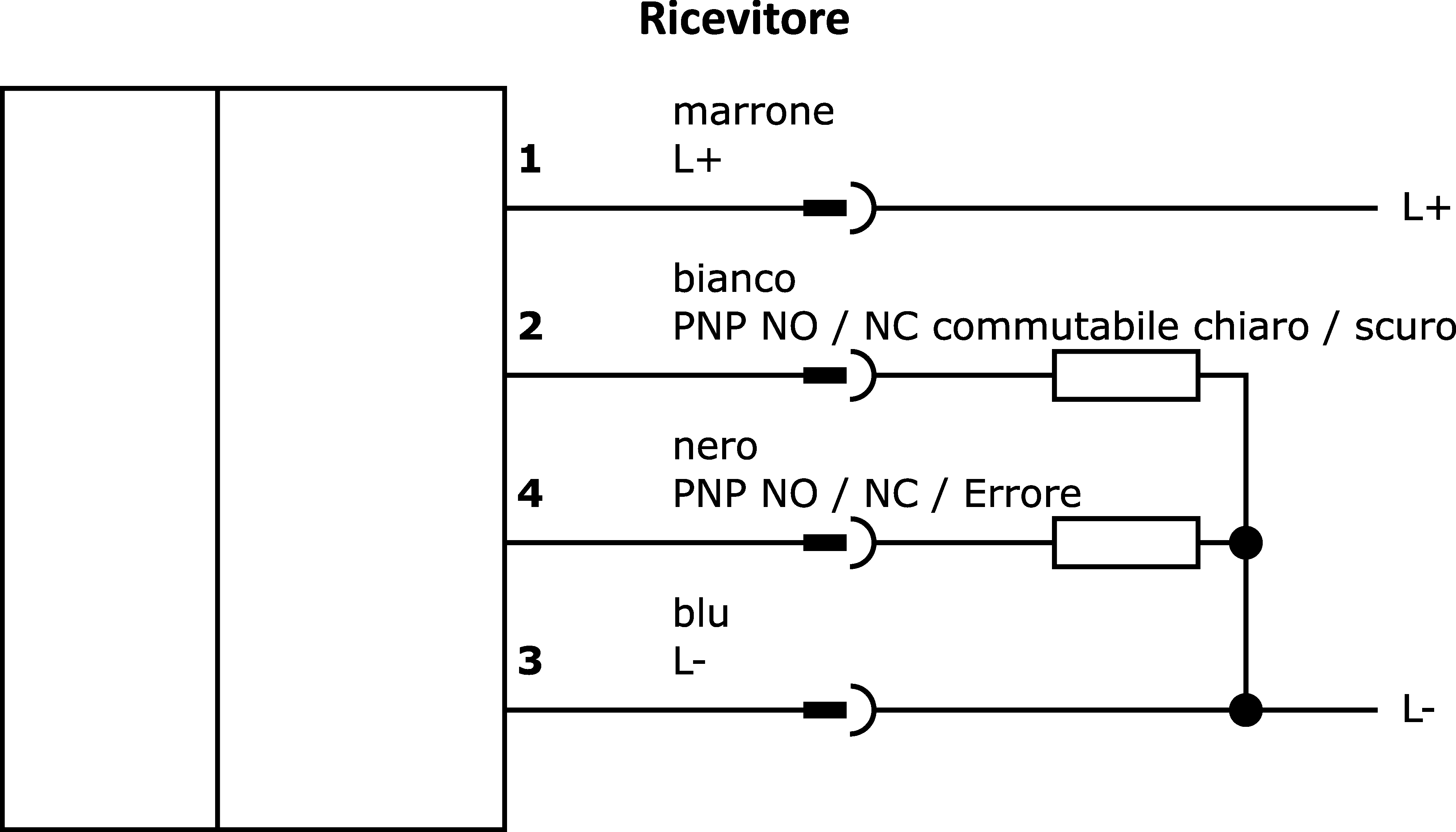

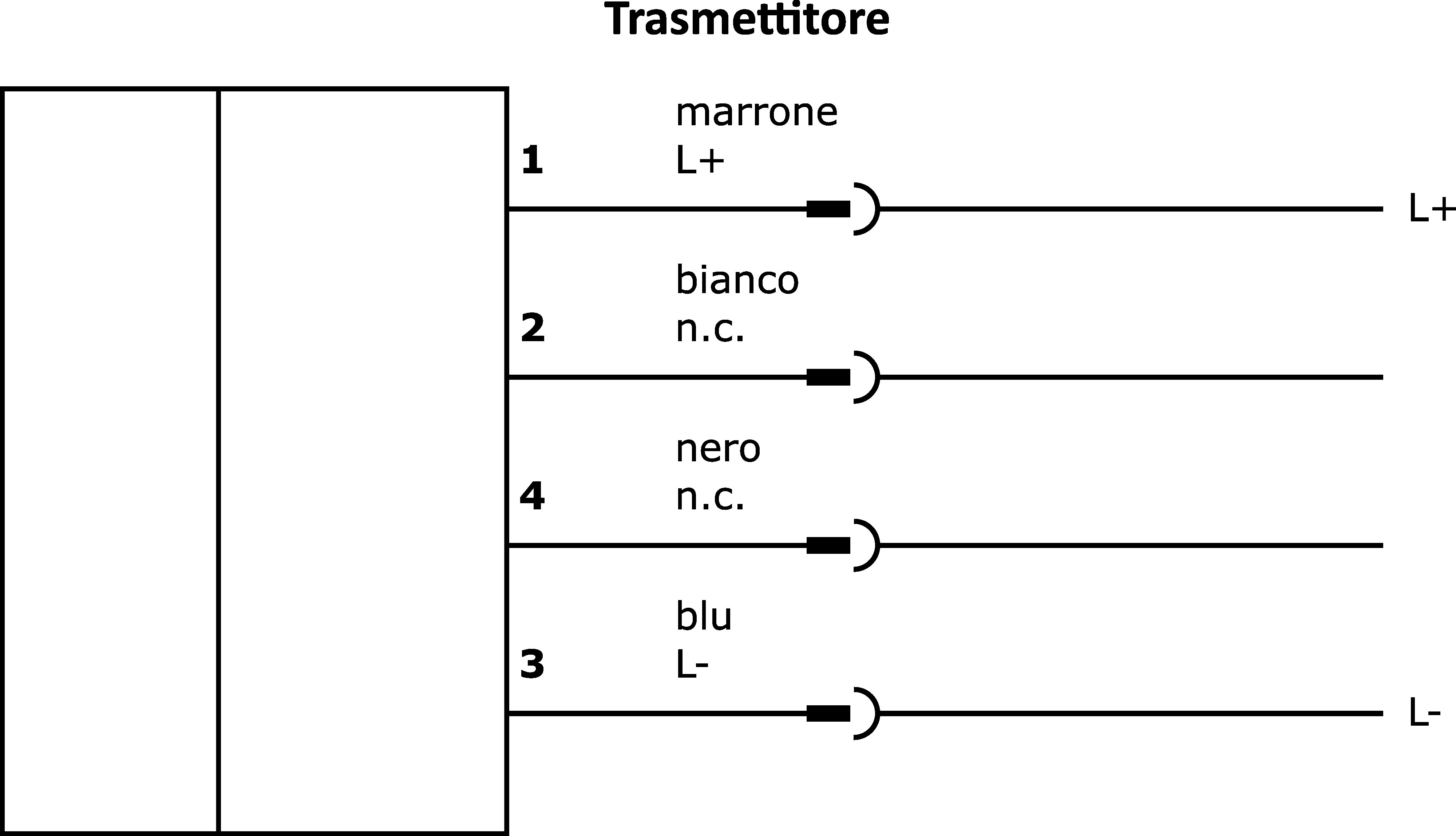

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Sensori ottici - Griglia luminosa

Le griglie luminose multifunzionali sono barriere luminose in cui sono integrati diversi fasci. Se un solo raggio viene interrotto, le uscite di commutazione del ricevitore cambiano stato. Questi dispositivi sono utilizzati quando un sensore fotoelettrico standard con un solo raggio non è sufficiente, ad esempio per i controlli di espulsione. Sono disponibili dispositivi con diverse distanze dei raggi e altezze di campo.

Altre proprietà

Temperatura ambiente
-5 - 50°C

Proprietà elettriche

Risoluzione
4mm
Esecuzione della funzione di commutazione
antivalente
Progettazione del collegamento elettrico
Connettore M12
Progettazione dell'uscita di commutazione
Spingere/tirare
Corrente di commutazione nominale
80mA
Ricevitore di corrente a circuito aperto
60mA
Trasmettitore di corrente a circuito aperto
60mA
Ricevitore del numero di palo
4
Trasmettitore del numero di polo
4
Tempo di risposta
0,8ms
Distanza di commutazione
150 - 800mm
Protezione da cortocircuito, Protezione dall'inversione di polarità

Proprietà meccaniche

Larghezza
40mm
Altezza del campo
155mm
Altezza
180mm
Lunghezza
20,5mm
Classe di protezione (IP)
IP65
Materiale della superficie attiva del sensore
Plastica (PMMA)
Materiale dell'alloggiamento
Alluminio
