Sensori ottici - Griglia luminosa
OY410528
| Quantità | Prezzo | Risparmio |
|---|---|---|
| 1 | 563,30 € | – |
| 5 | 546,40 € | 3% / 16,90 € |
| 10 | 535,14 € | 5% / 28,17 € |
| 20 | 518,24 € | 8% / 45,06 € |
| 50 | 495,70 € | 12% / 67,60 € |
Su richiesta

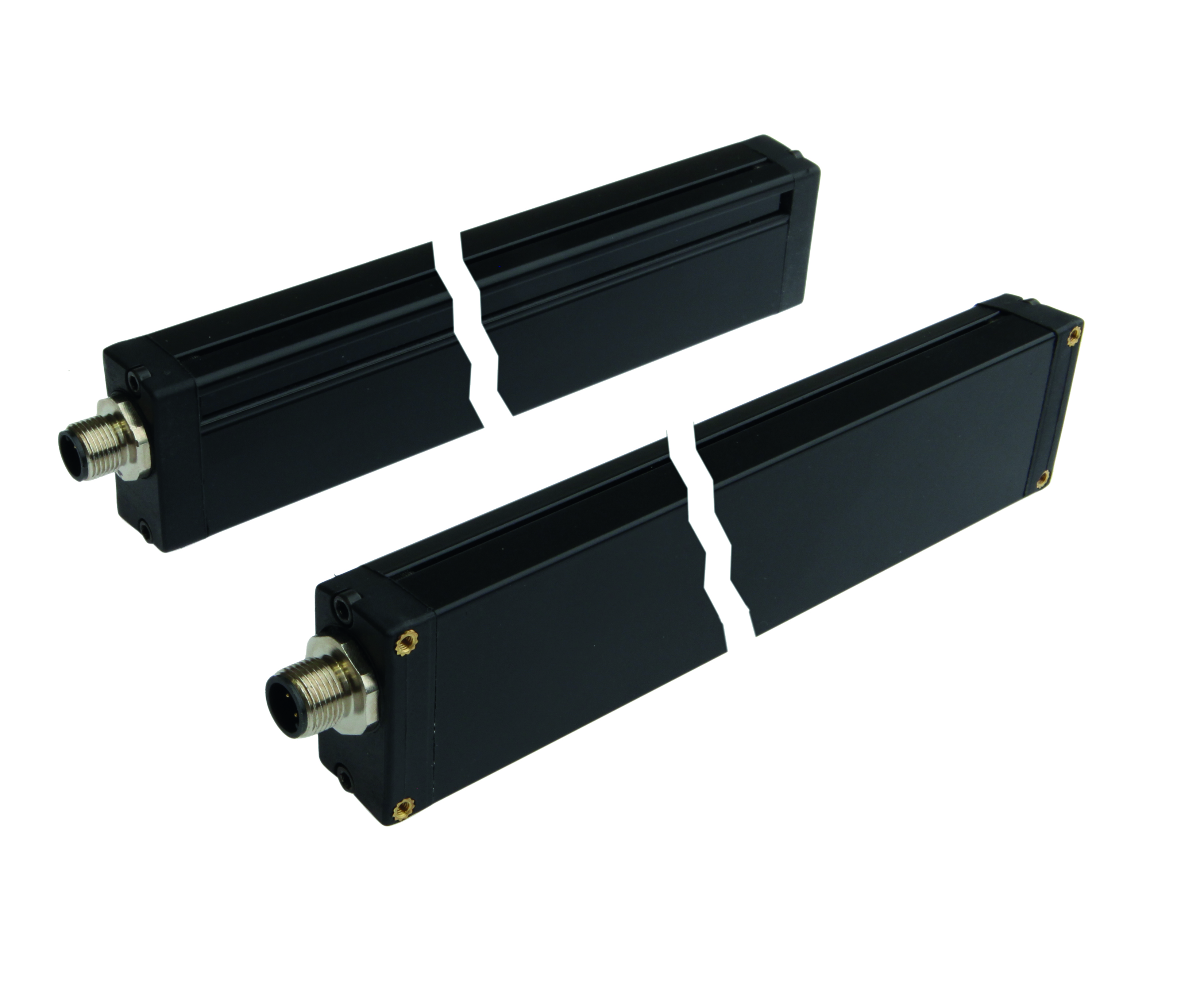

Griglia luminosa, 500x20x40mm, altezza di campo 480, risoluzione 25mm, Sn: 0,3-8m, 22-26V DC, PNP/NPN antivalente, connettore M12 4-pin/4-pin, IP65, alluminio+PMMA
Confronto
Sensori ottici - Griglia luminosa
Le griglie luminose multifunzionali sono barriere luminose in cui sono integrati diversi fasci. Se un solo raggio viene interrotto, le uscite di commutazione del ricevitore cambiano stato. Questi dispositivi sono utilizzati quando un sensore fotoelettrico standard con un solo raggio non è sufficiente, ad esempio per i controlli di espulsione. Sono disponibili dispositivi con diverse distanze dei raggi e altezze di campo.
Altre proprietà
- Ambito di consegna
- Trasmettitore e ricevitore
- Temperatura ambiente
- -5 - 50°C
Proprietà elettriche
- Risoluzione
- 25mm
- Esecuzione della funzione di commutazione
- antivalente
- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione dell'uscita di commutazione
- PNP/NPN
- Corrente di commutazione nominale
- 80mA
- A prova di cortocircuito
- Sì
- Ricevitore di corrente a circuito aperto
- 60mA
- Trasmettitore di corrente a circuito aperto
- 60mA
- Ricevitore del numero di palo
- 4
- Trasmettitore del numero di polo
- 4
- Tempo di risposta
- 0,8ms
- Distanza di commutazione
- 300 - 8.000mm
- Protezione contro l'inversione di polarità
- Sì
- Tensione di esercizio (CC)
- 21,6 - 26,4V
Proprietà meccaniche
- Larghezza
- 40mm
- Altezza del campo
- 480mm
- Altezza
- 500mm
- Lunghezza
- 20,5mm
- Classe di protezione (IP)
- IP65
- Materiale della superficie attiva del sensore
- Plastica (PMMA)
- Materiale dell'alloggiamento
- Alluminio
Trova gli accessori per OY410528
in questi gruppi di prodotti:
Cappuccio di protezione in teflon M12
Montaggio OY41
In magazzino
Prese per cavo M12 a 4 fili
Prese per cavo M12 a 5 pin, assemblabili
Prese per cavi Presa M12 Spina M12 4 fili
Prese per cavo M12 a 4 pin, assemblabili
Schede tecniche
Disegni
-

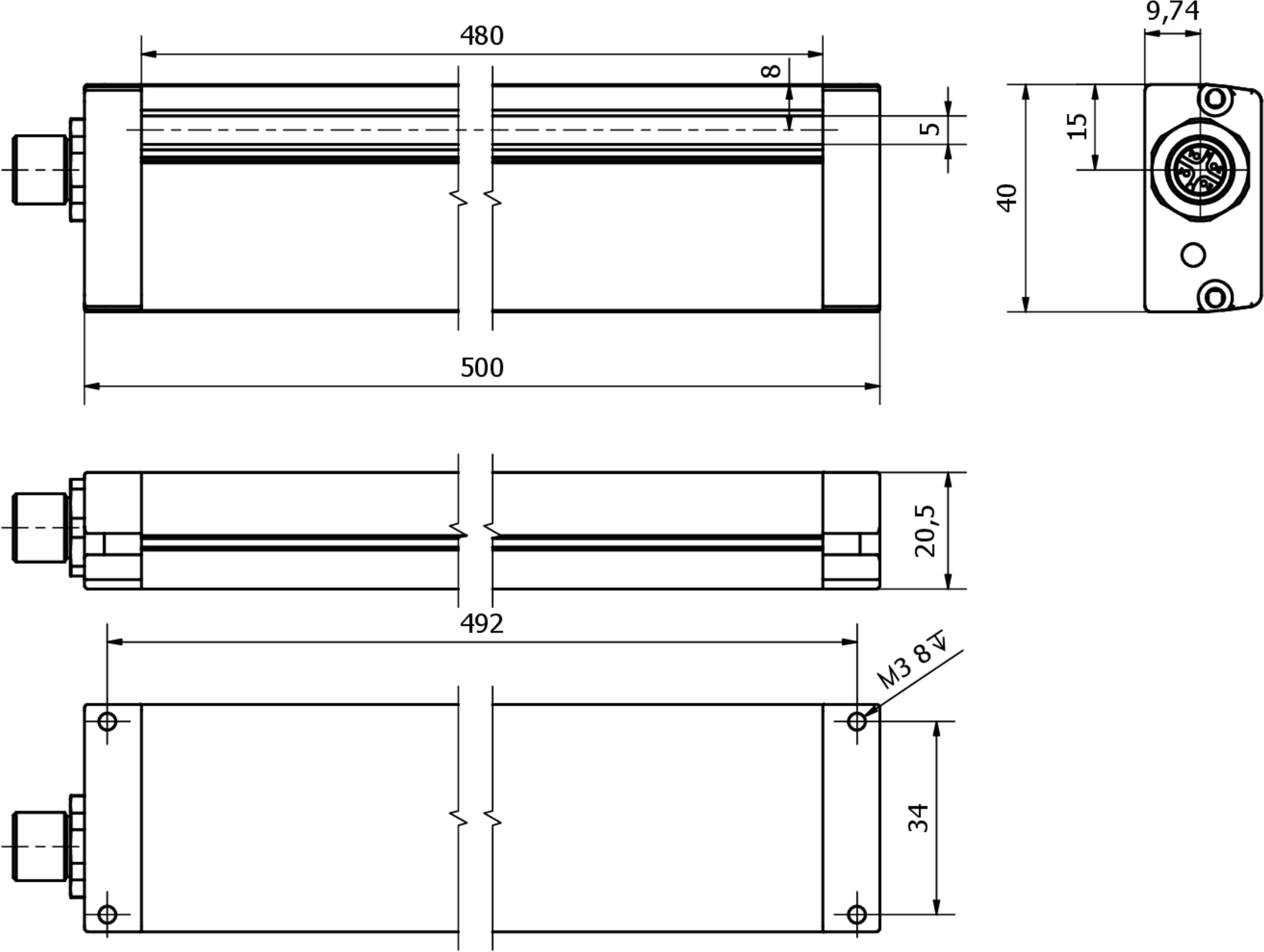

jpgDisegno tecnicoJPG-File, 670 KB
-
dwg2DDWG-File, 203 KB
-
stp3DSTP-File, 1.3 MB
-
pngSchema di connessione a InternetPNG-File, 17 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 477 KB
-
pdfDichiarazione di conformità CEPDF-File, 252 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27270910 |
| eClass-7.1 | 27270910 |
| eClass-8.0 | 27270910 |
| eClass-9.0 | 27270910 |
| eClass-9.1 | 27270910 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Conforme al TSCA | Sì |
| Gruppo di prodotti IPF | 100 Sensori ottici |
| Dimensioni dell'imballaggio | 70 x 70 x 580mm |
| Peso lordo | 877g |
| Numero di tariffa doganale | 85365019 |
| Numero WEEE | 40951076 |
