Sensori di flusso - Sensori per l'aria

SL550707

SL550707
Prezzo di listino
509,30 €
Quantità Prezzo Risparmio
1 509,30 € –
5 494,02 € 3% / 15,28 €
10 483,84 € 5% / 25,47 €
20 468,56 € 8% / 40,74 €
50 448,18 € 12% / 61,12 €
Su richiesta

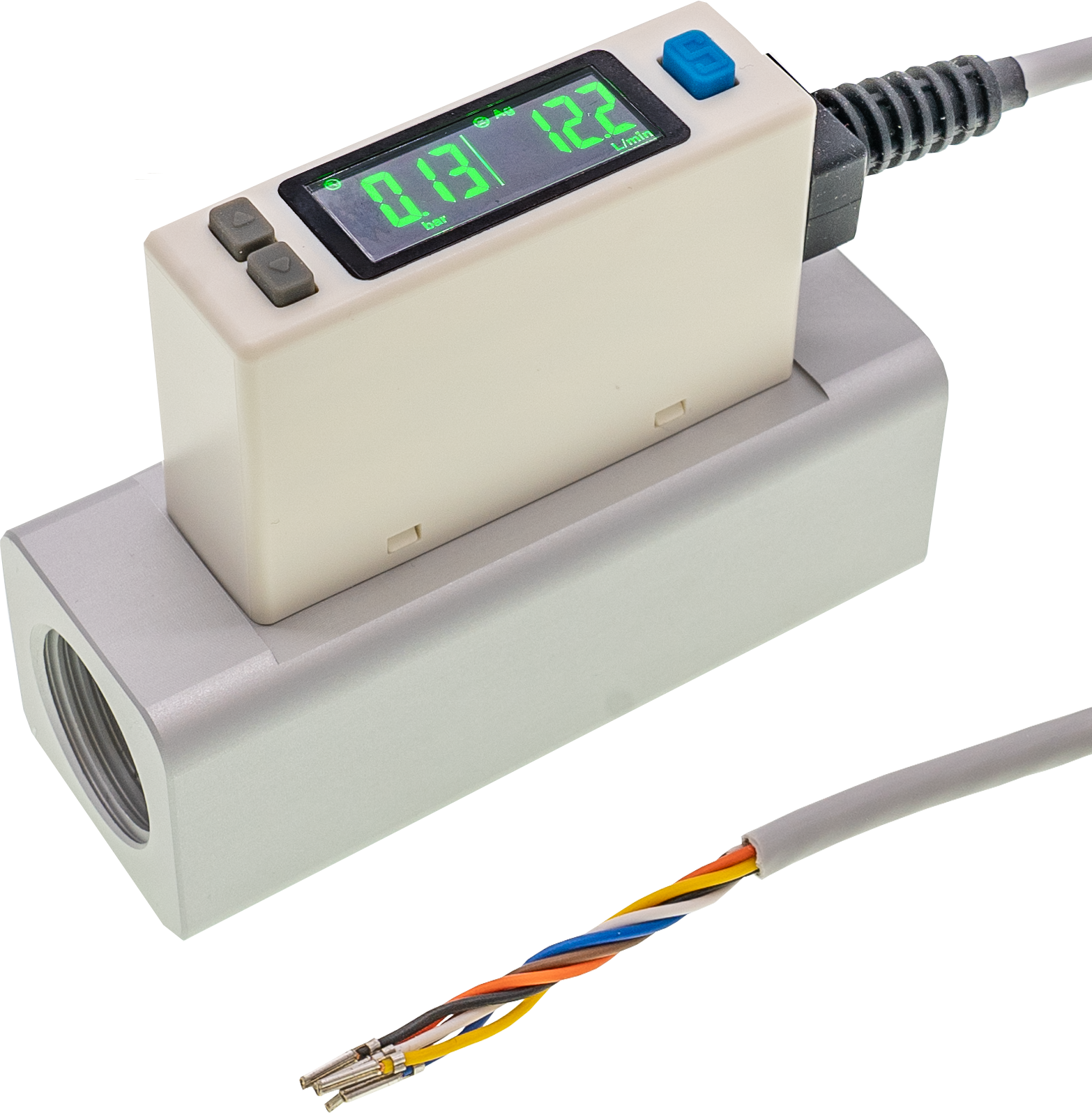

Sensore di flusso, aria, calorimetrico, 80x61x30mm, G 1/2 "mm, 12-24V DC, cavo 2m PVC, PC in plastica, resistenza alla pressione 15bar, 2-500l/min, con display LCD, parametrizzazione, IP40, sensore di pressione integrato
Schema di collegamento

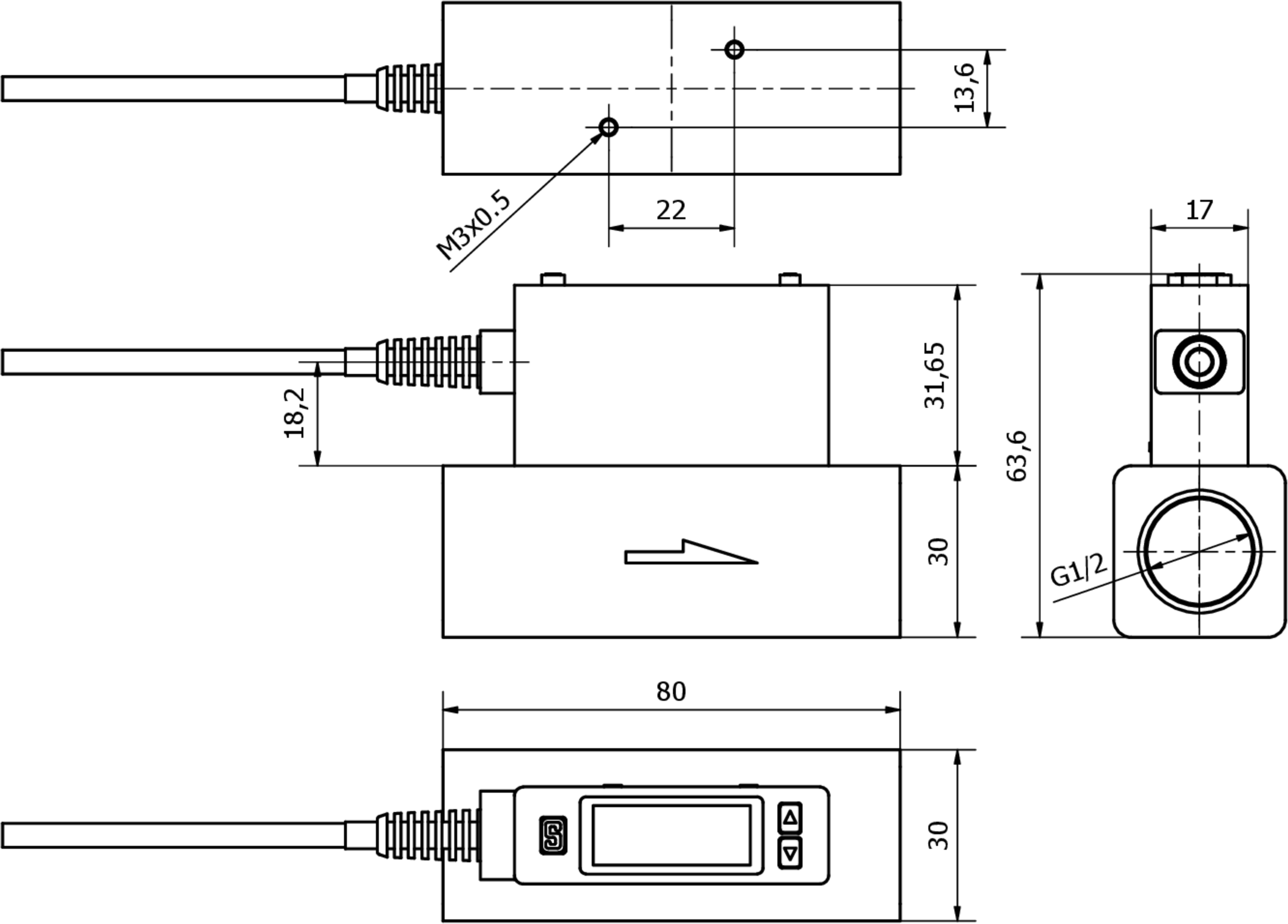

Schizzo dimensionale
Confronto

Sensori di flusso - Sensori per l'aria

Il funzionamento del sensore di flusso si basa sul principio calorimetrico. Il sensore si riscalda di alcuni gradi Celsius dall'interno rispetto al fluido in cui sporge. Se il fluido scorre, il calore generato nel sensore viene dissipato dal fluido. La temperatura del sensore viene misurata e confrontata con la temperatura del fluido, anch'essa misurata. La condizione di flusso per ciascun fluido può essere ricavata dalla differenza di temperatura ottenuta. Questi sensori sono utilizzati, ad esempio, per monitorare i sistemi di raffreddamento, i sistemi di ventilazione, il funzionamento a secco delle pompe e la presenza di flussi di liquidi o gas.

Altre proprietà

Umidità relativa (senza condensa)
35 - 85%
Temperatura ambiente
0 - 50°C
Mezzo di riferimento / oggetto
Aria
Applicazioni pneumatiche

Proprietà elettriche

Numero di ingressi digitali
1
Numero di uscite di commutazione
2
Esecuzione della funzione di commutazione
Programmabile/configurabile
Progettazione dell'uscita analogica
4 - 20mA
Progettazione del collegamento elettrico
Cavi
Progettazione dell'uscita di commutazione
PNP
Corrente di commutazione nominale
125mA
Procedura di impostazione
Parametrizzazione
Campo di misura della pressione
0 - 10bar
Principio di misura
Calorimetrico
Campo di misura del volume di flusso
2 - 500l/min
Display
Display LCD
Numero di uscite analogiche
1
Linearità
±3% del campo di misura
Campo di misura garantito (pressione)
0 - 100% del campo di misura
Campo di misura garantito (portata)
2 - 100% del campo di misura
Precisione dell'uscita analogica (pressione)
±2,5% del campo di misura
Precisione dell'uscita analogica (portata)
±5% del campo di misura
Precisione del display (pressione)
±2% del campo di misura
Precisione del display (flusso)
±3% del campo di misura
Ripetibilità (pressione)
±0,2% del campo di misura
Precisione di ripetizione (flusso)
±1% del campo di misura (±2% con tempo di risposta di 50ms)
Protezione da cortocircuito, Protezione dall'inversione di polarità
Collegamento elettrico
Cavo 2 m

Proprietà meccaniche

Diametro del cavo
4mm
Sezione trasversale del nucleo
0,15mm²
Numero di core
6
Progettazione della connessione al processo
G1/2 pollice
Design
Cuboide, compatto
Larghezza
30mm
Resistenza alla compressione
15bar
Altezza
61,65mm
Lunghezza del cavo
2m
Lunghezza
80mm
Temperatura di stoccaggio
-10 - 60°C
Temperatura media
0 - 50°C
Classe di protezione (IP)
IP40
Materiale dell'alloggiamento
Plastica
Materiale del sensore
Alluminio
Direzione del flusso
Unidirezionale
Dimensioni
80x30x61,65 mm
Classificazione Classe
eClass-7.0 27371815
eClass-7.1 27371815
eClass-8.0 27371815
eClass-9.0 27371815
eClass-9.1 27371815
ETIM-6.0 EC002580
ETIM-7.0 EC002580
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Conforme al TSCA Sì
Gruppo di prodotti IPF 300 Sensori di flusso
Dimensioni dell'imballaggio 76 x 50 x 121mm
Peso lordo 237g
0,56kg CO₂e
Numero di tariffa doganale 90268020
Numero WEEE 40951076
