Encoder rotativo - Incrementale
Un encoder rotativo è un dispositivo che converte un movimento rotatorio in un segnale di uscita digitale che può essere elaborato dall'elettronica di valutazione a valle. I nostri encoder rotativi funzionano tutti secondo il principio della scansione ottica. All'interno del dispositivo è presente un disco di impulsi sul quale, a seconda dell'encoder, è presente una graduazione di linee unica (assoluta) o ripetuta (incrementale) che viene scansionata da un sistema ottico. La rotazione dell'albero dell'encoder provoca la rotazione del disco di impulsi e il corrispondente segnale di scansione del sistema ottico. Questo viene poi convertito in segnali di uscita specifici per l'encoder (ad es. multigiro, RS422 ecc.) dall'elettronica integrata. Per il montaggio professionale in numerose applicazioni si utilizzano giunti per alberi, staffe di montaggio autoregolanti o flange. Inoltre, l'albero dell'encoder può essere dotato di ruote di misura o pignoni di varie forme e dimensioni. Esempi tipici di applicazione sono la misura dell'angolo su macchine piegatrici, la misura della lunghezza su sistemi di trasporto o la misura della velocità su sistemi di avvolgimento.
Altre proprietà
- Umidità relativa (senza condensa)
- 0 - 95%
- Temperatura ambiente
- -25 - 85°C
- Versione
- Encoder incrementale
Proprietà elettriche
- Progettazione del collegamento elettrico
- Connettore M23
- Progettazione dell'uscita di commutazione
- Spingere/tirare
- Corrente di commutazione nominale
- 20mA
- Incrementi per giro
- 2.000
- A prova di cortocircuito
- Sì
- Lunghezza dell'albero
- 10
- Corrente a vuoto
- 30mA
- Numero di pali
- 12
- Frequenza di commutazione
- 150.000Hz
- Uscite di segnale
- A+B+0(+invertito)
- Protezione contro l'inversione di polarità
- Sì
- Principio di misura
- Ottico
- Tensione di esercizio (CC)
- 4,75 - 30V
Proprietà meccaniche
- Coppia di avviamento
- 0,01
- Progettazione dell'albero dell'encoder rotativo
- Albero solido
- Capacità di carico assiale dell'albero
- 20N
- Dimensione dell'encoder
- 58
- Diametro dell'albero
- 6mm
- Flangia
- Flangia di serraggio
- Alimentazione del cavo
- radiale
- Lunghezza
- 65mm
- Max. Velocità
- 10.000UpM
- Capacità di carico radiale dell'albero
- 40N
- Resistenza agli urti Accelerazione
- 200g
- Resistenza agli urti Durata dell'impulso
- 6ms
- Classe di protezione (IP)
- IP54
- Momento d'inerzia
- 14,5gcm²
- Resistenza alle vibrazioni Accelerazione
- 10g
- Materiale della flangia
- Alluminio
- Materiale dell'alloggiamento
- Alluminio
- Resistenza alle vibrazioni Frequenza
- 16 - 2.000Hz
- Diametro
- 58mm
Montaggio dell'encoder rotativo 58
Prese per cavo M23 a 12 pin
Ruota di misura e giunto per albero pieno da 6 mm
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 254 KB
-
dwg2DDWG-File, 449 KB
-
stp3DSTP-File, 2.3 MB
-

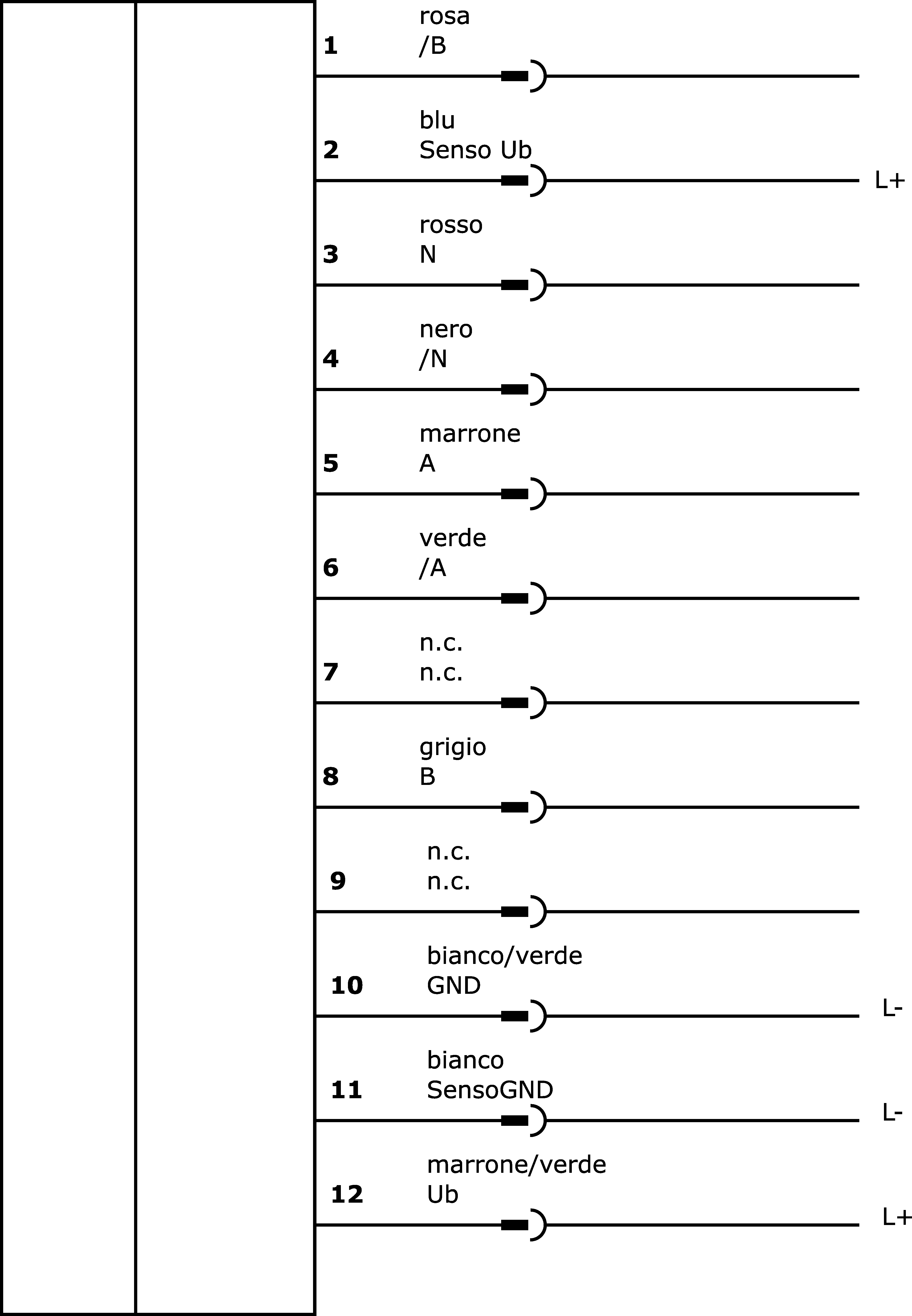

pngSchema di connessione a InternetPNG-File, 17 KB
