Tecnologia di connessione - Distributore

VK001033

Prezzo di listino

106,30 €

Carenza di scorte

Distributore, 26x168x30mm, 10-30V DC, 10x M8 3-pin, distributore di cavi fissi / cavo dorsale collegato, IP67, PBT, LED, 3A

Incluso Piastra di etichettatura, Tappo a vite

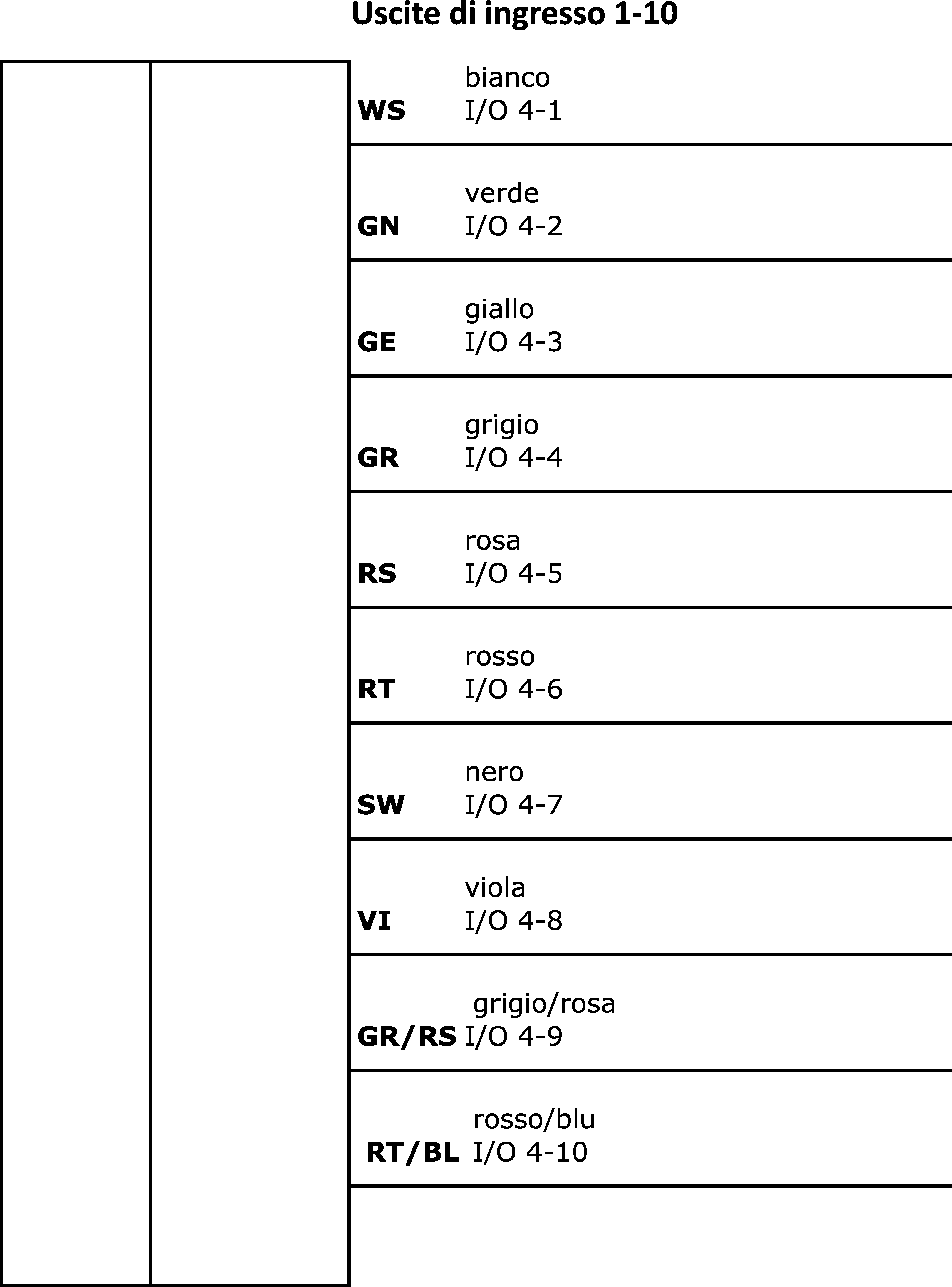

Schema di collegamento

Modello 3D

Confronto

Tecnologia di connessione - Distributore

Il cablaggio di sensori e attuatori è molto più semplice con le nostre isole di distribuzione. I singoli dispositivi sono collegati al distributore tramite un cavo di collegamento preassemblato in M8 o M12 ad entrambe le estremità. Il cavo master collettivo riduce notevolmente la quantità di posa e di cablaggio necessari. Il display di stato operativo fornisce informazioni sul funzionamento dei sensori (tensione di esercizio, stato di commutazione). In questo modo, la risoluzione dei problemi è molto più semplice, in quanto è possibile avere una visione diretta del funzionamento delle periferiche collegate.

Altre proprietà

Temperatura ambiente: -25 - 70°C

Proprietà elettriche

Versione di collegamento elettrico A: M8

Collegamento elettrico versione B: Estremità libera del cavo

Max. Capacità di trasporto della corrente per segnale di I/O: 1,5A

Max. Corrente totale: 3A

Numero di poli di collegamento A: 3

Numero di poli del cavo master: 12

Numero di slot: 10

Display: Display a LED

Proprietà meccaniche

Progettazione del pressacavo: senza

Diametro del cavo: 6,3mm

Sezione del conduttore: 0,25mm²

Larghezza: 30mm

Altezza: 25,5mm

Lunghezza del cavo: 10m

Lunghezza: 168,2mm

Classe di protezione (IP): IP67

Materiale dell'alloggiamento: PBT

Materiale della guaina del cavo: Plastica (PUR)

Diametro del tronco: 6,4mm
