Tecnologia di connessione - Prese/spine per cavi per l'autoassemblaggio
VK003L24
Su richiesta
Presa per cavo, diritta, autoassemblaggio, connessione a saldare, Ø6-8mm, 1A, 30V, -40-85°C, presa M12 a 12 pin, IP67, PA
Confronto
Tecnologia di connessione - Prese/spine per cavi per l'autoassemblaggio
Le prese a cavo ipf sono utilizzate principalmente per stabilire il collegamento elettrico dei sensori. Si distinguono per il design robusto, nelle più alte classi di protezione (IP67 | IP68 | IP69K) e, su richiesta, con schermatura a 360°. Con le seguenti caratteristiche: compatibili con il bus, adatte a catene di trascinamento e robot, resistenti agli oli e alle sostanze chimiche, resistenti alle scintille di saldatura, resistenti ai detergenti o alla pulizia ad alta pressione e a getto di vapore, l'intervallo di temperatura esteso fino a +230°C, la tecnologia di connessione rapida o le speciali proprietà di trasmissione dei dati, le prese a cavo soddisfano tutti i requisiti della tecnologia di automazione.
Altre proprietà
- Temperatura ambiente
- -40 - 85°C
Proprietà elettriche
- Tipo di contatto a spina Connessione A
- Femmina (presa)
- Versione di collegamento elettrico A
- M12
- Collegamento elettrico versione B
- Collegamento a saldare

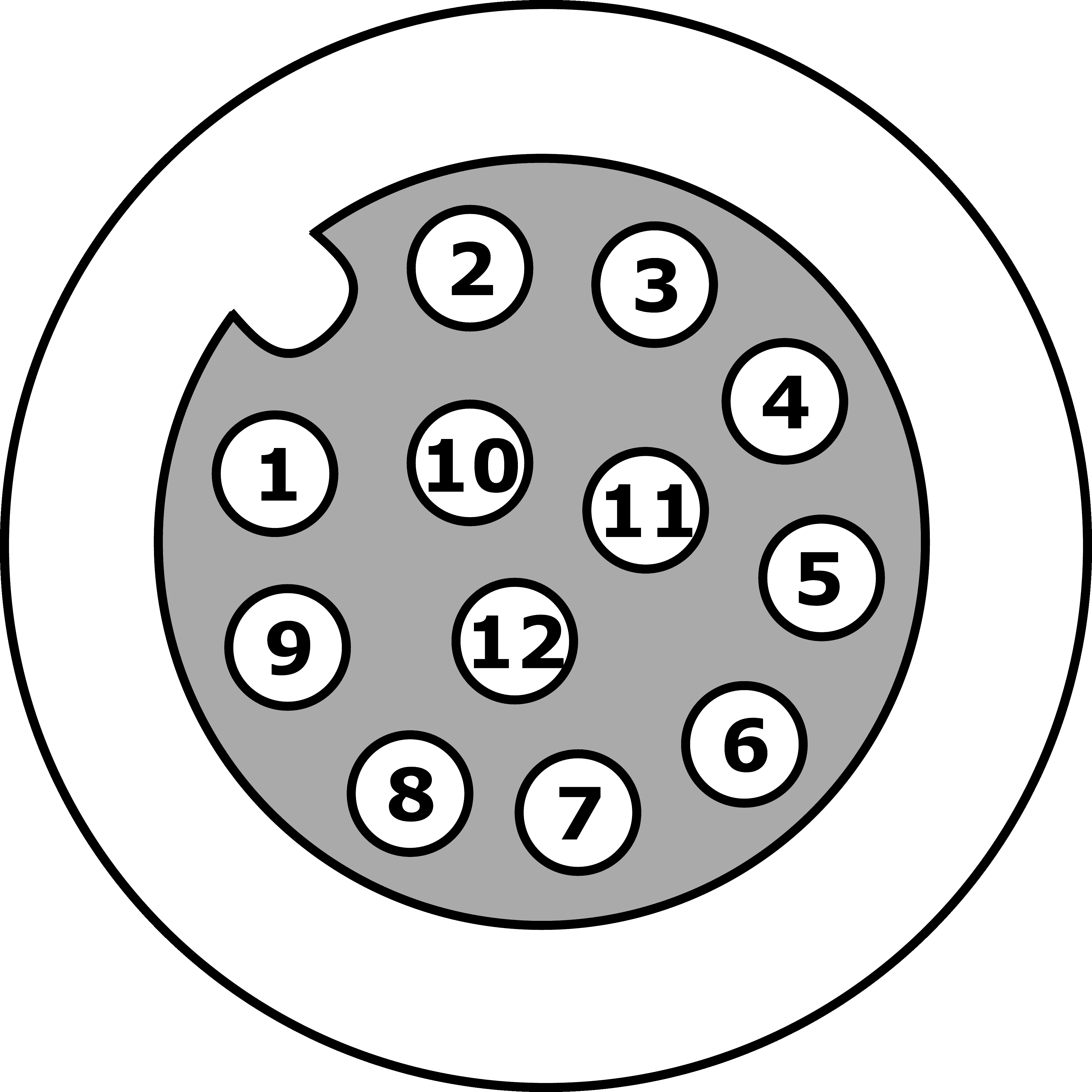

- Numero di poli di collegamento A
- 12
- Capacità di carico attuale
- 1A
- Collegamento di codifica A
- A
Proprietà meccaniche
- Sezione trasversale del nucleo
- 0,25mm²
- Alimentazione del cavo
- dritto
- Collegamento di alimentazione del cavo A
- dritto
- Classe di protezione (IP)
- IP67
- Materiale del rivestimento di contatto
- Oro
- Materiale dell'alloggiamento
- Poliammide PA
- Materiale del corpo della base di contatto
- ottone
- Diametro del cavo ammesso
- 6 - 8mm
- Materiale del collegamento a vite
- Zinco pressofuso, nichelato
Schede tecniche
Disegni
Conformità del prodotto
| Classificazione | Classe |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| Caratteristica | Valore |
|---|---|
| Conforme alla direttiva RoHS | Sì |
| Conforme a REACH | Sì |
| Compatibile con OzDS | Sì |
| Compatibile con POP | Sì |
| Conforme al TSCA | Sì |
| Numero SCIP | f7ddc10b-a5aa-4719-9c16-0155503d62b9 |
| Gruppo di prodotti IPF | 852 Prese/spine per cavi (autoassemblaggio) |
| Dimensioni dell'imballaggio | 100 x 20 x 120mm |
| Peso lordo | 23g |
| 0,07kg CO₂e | |
| Numero di tariffa doganale | 85369010 |
| Numero WEEE | 40951076 |
