Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

VK030F73

VK030F73
Prezzo di listino
22,20 €
Carenza di scorte
Cavo di collegamento, 0,3 m, presa M8 a 4 poli angolata, spina M8 a 4 poli diritta, 4x0,34 mm², PUR (poliuretano) nero, 24V, -30-90°C, IP67, TPU, 3A, LED, resistente alla catena di trascinamento e alla torsione, oli e lubrificanti di raffreddamento, area di saldatura, senza silicone

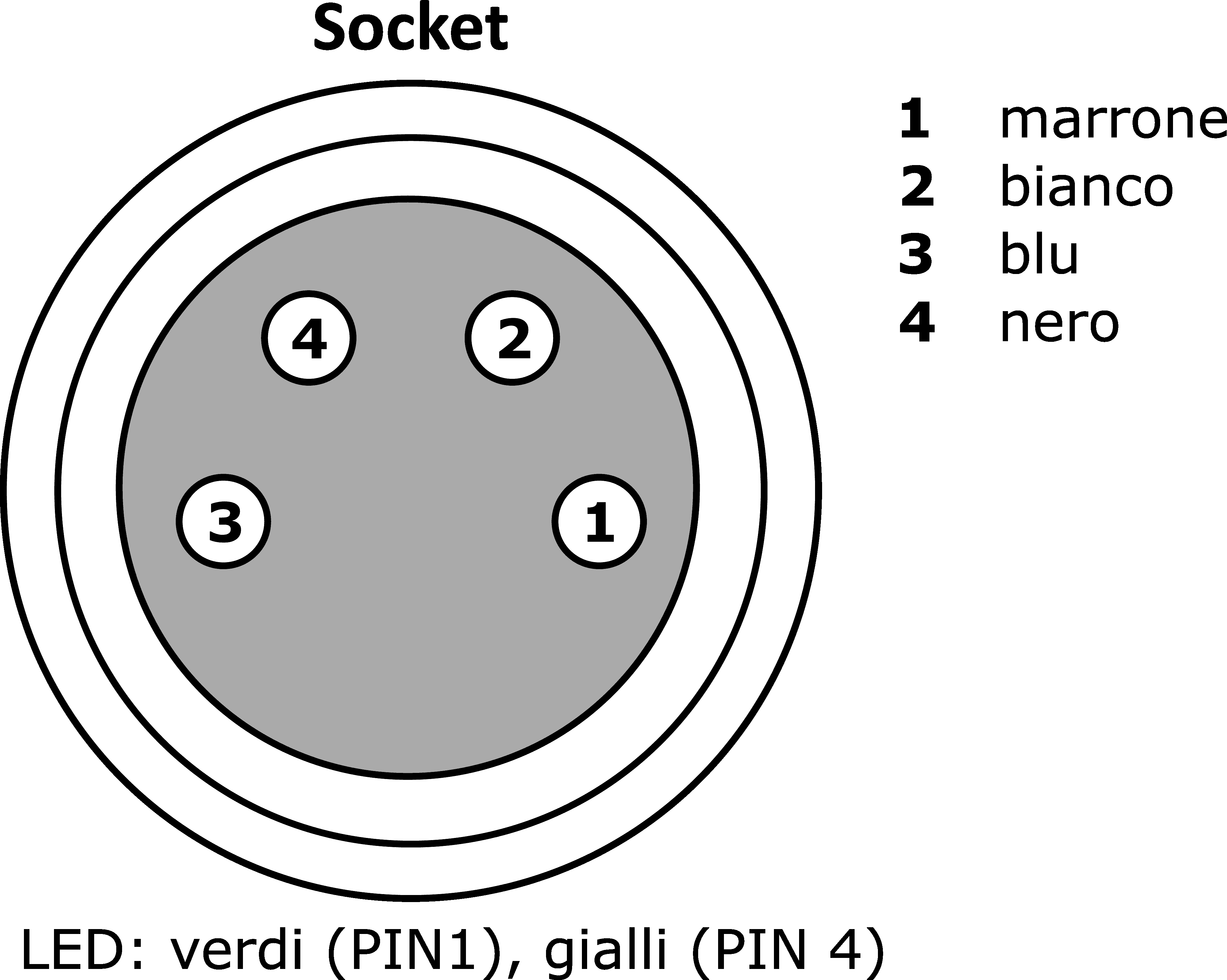

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

Questo cavo di collegamento presenta connessioni preassemblate su entrambi i lati. Può essere utilizzato per integrare in modo economico i dispositivi finali con una connessione a spina tramite un distributore o un modulo logico.

Un lato del VK030F73 è dotato di una presa per cavo M8 a 4 pin angolata e l'altro di una spina per cavo M8 a 4 pin diritta. Le anime del cavo con guaina in plastica (PUR) possono essere caricate ciascuna con 3A.

Altre proprietà

Ritardante di fiamma
secondo EN 60332-2-2
Temperatura ambiente
-30 - 90°C
Adatto per catene di trascinamento, Area di saldatura

Proprietà elettriche

Tipo di contatto a spina Connessione A
Femmina (presa)
Tipo di contatto a spina Connessione B
Maschio (spina)
Versione di collegamento elettrico A
M8
Collegamento elettrico versione B
M8
Resistenza di contatto
5mOhm
Numero di poli di collegamento A
4
Numero di poli di collegamento B
4
Capacità di carico attuale
3A
Collegamento di codifica A
A
Collegamento di codifica B
A
Display
Display a LED

Proprietà meccaniche

Struttura centrale
42 x 0,1 mm
Sezione del conduttore
0,34mm²
Numero di core
4
Colore della guaina del cavo
nero
Lunghezza del cavo
0,3m
Collegamento di alimentazione del cavo A
angolato
Collegamento di alimentazione del cavo B
dritto
Coppia massima di serraggio attacco A
0,6Nm
Coppia massima di serraggio attacco B
0,6Nm
Cicli di piegatura
5 milioni di cicli
Classe di protezione (IP)
IP67
Cicli di torsione
+/-360°/m, ≥ 2 milioni di cicli
Materiale del rivestimento di contatto
Oro
Materiale dell'alloggiamento
TPU
Materiale della guaina del cavo
Plastica (PUR)
Materiale del corpo della base di contatto
ottone
Temperatura esterna ammissibile del cavo, installazione fissa
-40 - 90°C
Temperatura esterna ammissibile del cavo, in movimento
-30 - 90°C
Materiale del collegamento a vite
Ottone
Senza alogeni, Resistente all'idrolisi, Senza LABS, Resistente all'ozono, Senza silicone, Resistente ai raggi UV
Olii, Lubrificanti per il raffreddamento

Proprietà ottiche

Grado di sporcizia
3
Classificazione Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Numero di omologazione UL / CSA E509333
Compatibile con OzDS Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Numero SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Gruppo di prodotti IPF 851 Prese/spine per cavi (assemblate su entrambi i lati)
Dimensioni dell'imballaggio 17 x 17 x 390mm
Peso lordo 20g
0,08kg CO₂e
Numero di tariffa doganale 85444290
Numero WEEE 40951076
