Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

VK03C969

VK03C969
Prezzo di listino
15,90 €
In magazzino
Cavo di collegamento, 0,3 m, presa M8 a 3 poli angolata, spina M8 a 3 poli angolata, 3x0,34 mm², PUR (poliuretano), 60 V, IP67, resistente alla catena di trascinamento e alla torsione, oli e lubrificanti di raffreddamento, area di saldatura, senza silicone

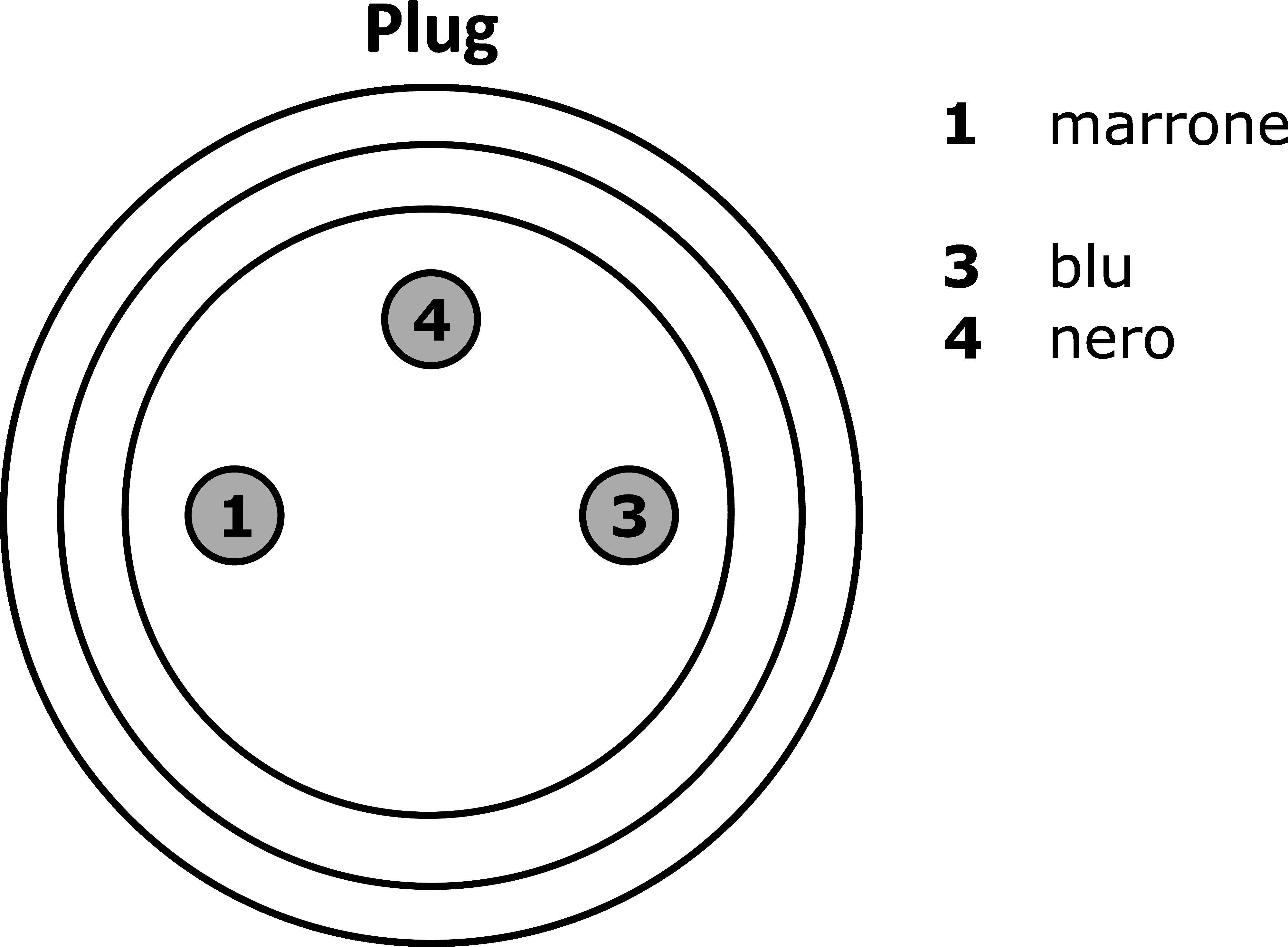

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

Questo cavo di collegamento presenta connessioni preassemblate su entrambi i lati. Può essere utilizzato per integrare in modo economico i dispositivi finali con una connessione a spina tramite un distributore o un modulo logico.

Un lato del VK03C969 è dotato di una presa angolare per cavo a 3 pin M8 e l'altro di una spina angolare per cavo a 3 pin M8. Le anime del cavo con guaina in plastica (PUR) possono essere caricate ciascuna con 4A.

Altre proprietà

Ritardante di fiamma
secondo EN 60332-2-2
Adatto per catene di trascinamento, Area di saldatura

Proprietà elettriche

Tipo di contatto a spina Connessione A
Femmina (presa)
Tipo di contatto a spina Connessione B
Maschio (spina)
Versione di collegamento elettrico A
M8
Collegamento elettrico versione B
M8
Numero di poli di collegamento A
3
Numero di poli di collegamento B
3
Capacità di carico attuale
4A
Collegamento di codifica A
A

Proprietà meccaniche

Sezione del conduttore
0,34mm²
Numero di core
3
Colore della guaina del cavo
nero
Lunghezza del cavo
0,3m
Collegamento di alimentazione del cavo A
angolato
Collegamento di alimentazione del cavo B
angolato
Coppia massima di serraggio attacco A
0,6Nm
Coppia massima di serraggio attacco B
0,6Nm
Cicli di piegatura
5 milioni di cicli
Classe di protezione (IP)
IP67
Cicli di torsione
+/-360°/m, ≥ 2 milioni di cicli
Materiale del rivestimento di contatto
Oro
Materiale della guaina del cavo
Plastica (PUR)
Materiale del corpo della base di contatto
CuSn
Temperatura esterna ammissibile del cavo, installazione fissa
-25 - 80°C
Materiale del collegamento a vite
Ottone
Senza alogeni, Resistente all'idrolisi, Senza LABS, Resistente all'ozono, Senza silicone, Resistente ai raggi UV
Olii, Lubrificanti per il raffreddamento
