Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

VK06F001

Prezzo di listino

55,00 €

In magazzino

Cavo per l'illuminazione della fotocamera in funzionamento continuo su OC53 con controller flash interno, 0,6 m, presa M8 a 4 pin diritta, spina M8 a 4 pin diritta, 4 fili

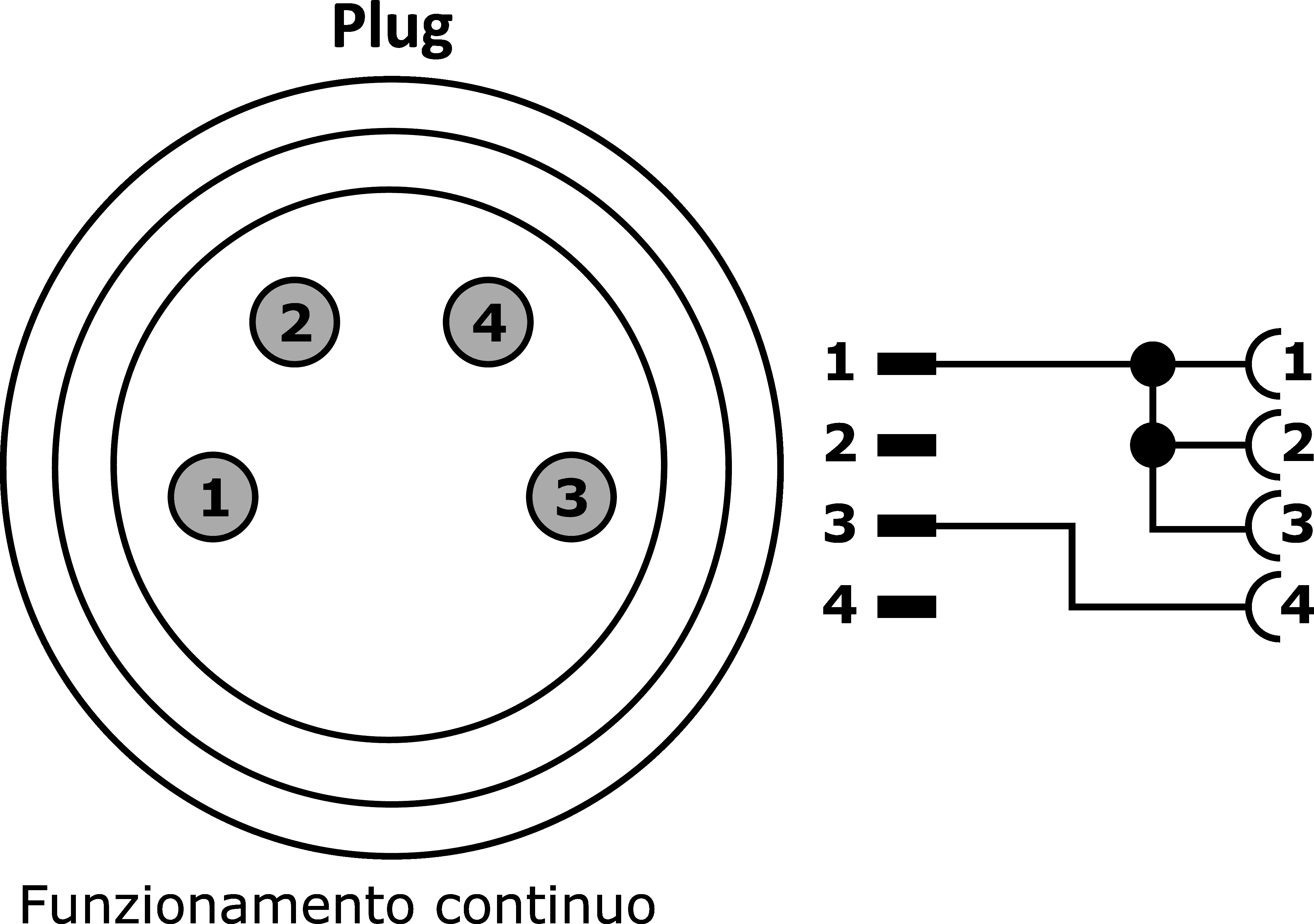

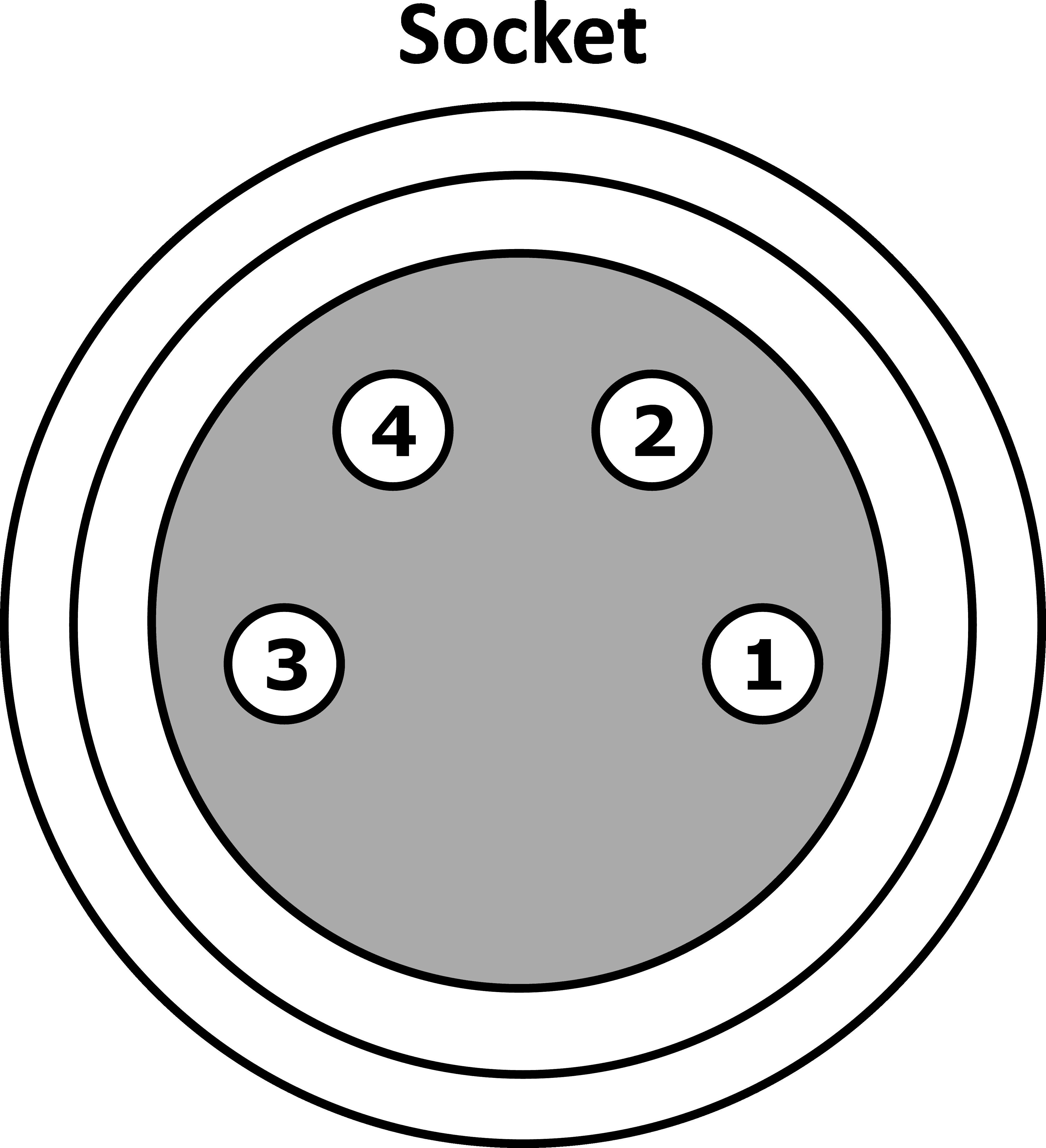

Schema di collegamento

Schizzo dimensionale

Modello 3D

Confronto

Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

Questo cavo di collegamento presenta connessioni preassemblate su entrambi i lati. Può essere utilizzato per integrare in modo conveniente i dispositivi finali con un collegamento a spina tramite un distributore o un modulo logico.

Altre proprietà

Ritardante di fiamma: secondo EN 60332-2-2

: Adatto per catene di trascinamento, Area di saldatura

Proprietà elettriche

Tipo di contatto a spina Connessione A: Femmina (presa)

Tipo di contatto a spina Connessione B: Maschio (spina)

Versione di collegamento elettrico A: M8

Collegamento elettrico versione B: M8

Numero di poli di collegamento A: 4

Numero di poli di collegamento B: 4

Proprietà meccaniche

Struttura centrale: 42 x 0,1 mm

Numero di core: 4

Lunghezza del cavo: 0,6m

Collegamento di alimentazione del cavo A: dritto

Collegamento di alimentazione del cavo B: dritto

Coppia massima di serraggio attacco A: 0,6Nm

Coppia massima di serraggio attacco B: 0,6Nm

Cicli di piegatura: 5 milioni di cicli

Cicli di torsione: +/-360°/m, ≥ 2 milioni di cicli

Materiale della guaina del cavo: Plastica (PUR)

: Senza alogeni, Resistente all'idrolisi, Senza LABS, Resistente all'ozono, Senza silicone, Resistente ai raggi UV

: Olii, Lubrificanti per il raffreddamento

Altri sensori

Targa

AV000117

Materiale di etichettatura, targa, 2,1x30x4mm, PC in plastica, 34 targhette di identificazione

8,40 €
Il tuo prezzo

In magazzino

Montaggio

Clip di fissaggio M8 spina/presa

AV000142

Accessori per presa cavo, clip di fissaggio, 8,5 mm, PPO, unità di imballaggio 5, accessori per presa cavo/spina M8

16,50 €
Il tuo prezzo

La confezione contiene 5 pezzi.

In magazzino

Strumento

Chiave dinamometrica SW9 / SW13

AV000140

Utensile, chiave dinamometrica, modello cacciavite, attacco esagonale 4mm, con scala graduata, risoluzione 0,05Nm

185,40 €
Il tuo prezzo

In magazzino

Inserti a chiave per chiavi dinamometriche

AV98F001

Utensile, presa per chiave dinamometrica, SW14

43,90 €
Il tuo prezzo

In magazzino

AV98F002

Utensile, presa per chiave dinamometrica, SW13

43,90 €
Il tuo prezzo

Carenza di scorte

AV98F003

Utensile, presa per chiave dinamometrica, SW9

43,90 €
Il tuo prezzo

Carenza di scorte

AV98F004

Utensile, presa per chiave dinamometrica, SW18

48,50 €
Il tuo prezzo

In magazzino

Tecnologia di connessione

Tubo flessibile di protezione

AY000141

Guaina protettiva in plastica, Ø17mm, diametro interno 10mm, -40-250°C, fibra di vetro con gomma siliconica, resistenza…

39,30 €
Il tuo prezzo

In magazzino

Schede tecniche

pdf

Scheda tecnica individuale

PDF-File, 1.4 MB

Disegni

Conformità del prodotto

Classificazione	Classe
eClass-7.0	27279218
eClass-7.1	27279218
eClass-8.0	27279218
eClass-9.0	27060311
eClass-9.1	27060311
ETIM-6.0	EC001855
ETIM-7.0	EC001855

Caratteristica	Valore
Conforme alla direttiva RoHS	Sì
Conforme a REACH	Sì
Conforme al TSCA	Sì
Gruppo di prodotti IPF	914 Accessori per il sensore della fotocamera
Dimensioni dell'imballaggio	16 x 12 x 24mm
Peso lordo	33g
	0,1kg CO₂e
Numero di tariffa doganale	85444290
Numero WEEE	40951076
