Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

VK50E054

VK50E054
Prezzo di listino
27,30 €
Su richiesta
Cavo di collegamento, 5 m, presa M8 a 4 poli angolare, spina M8 a 3 poli diritta, 3x0,34 mm², PUR (poliuretano) nero, 30 V, resistente alla catena di trascinamento e alla torsione, oli e lubrificanti di raffreddamento, area di saldatura, senza silicone

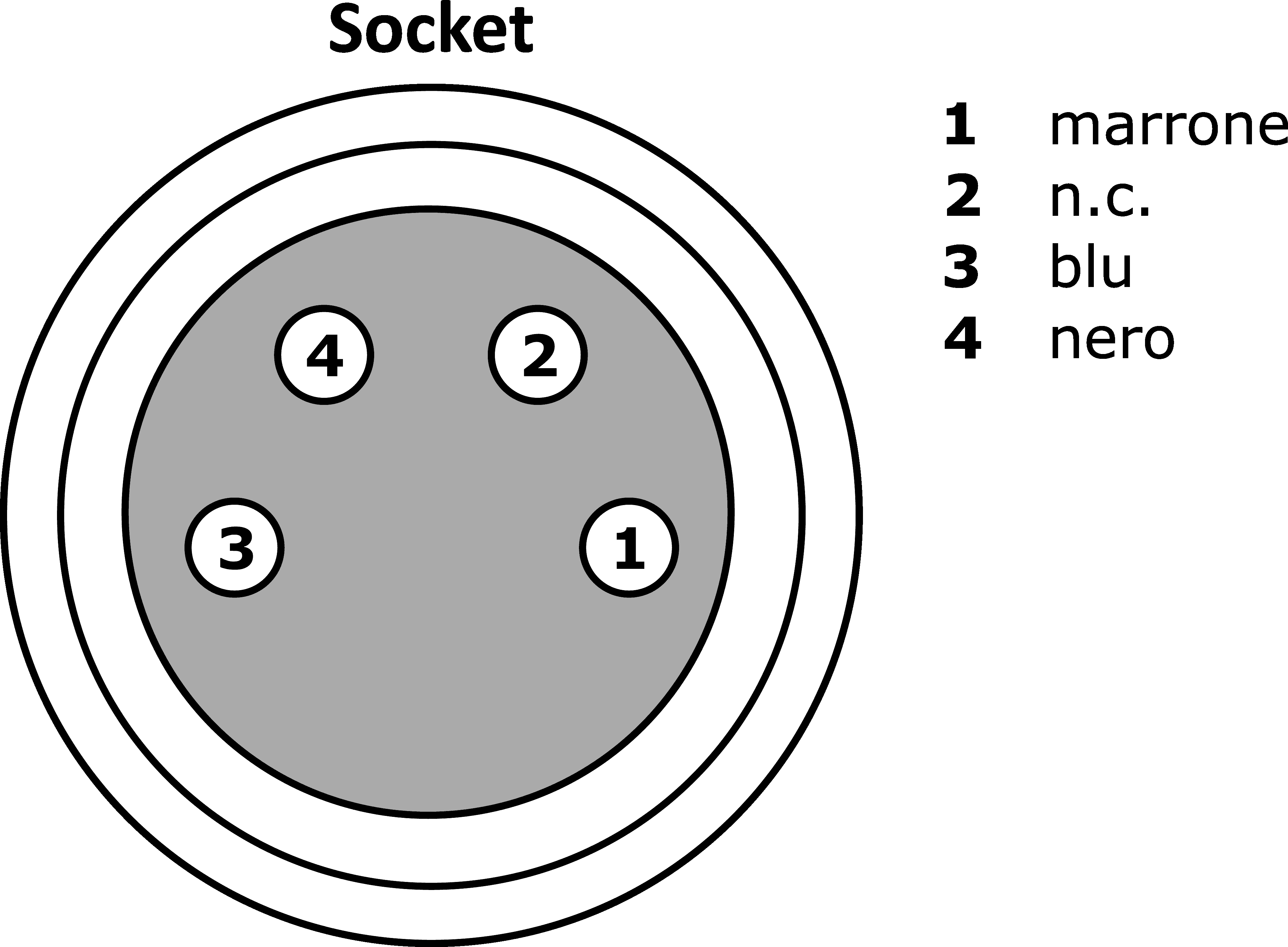

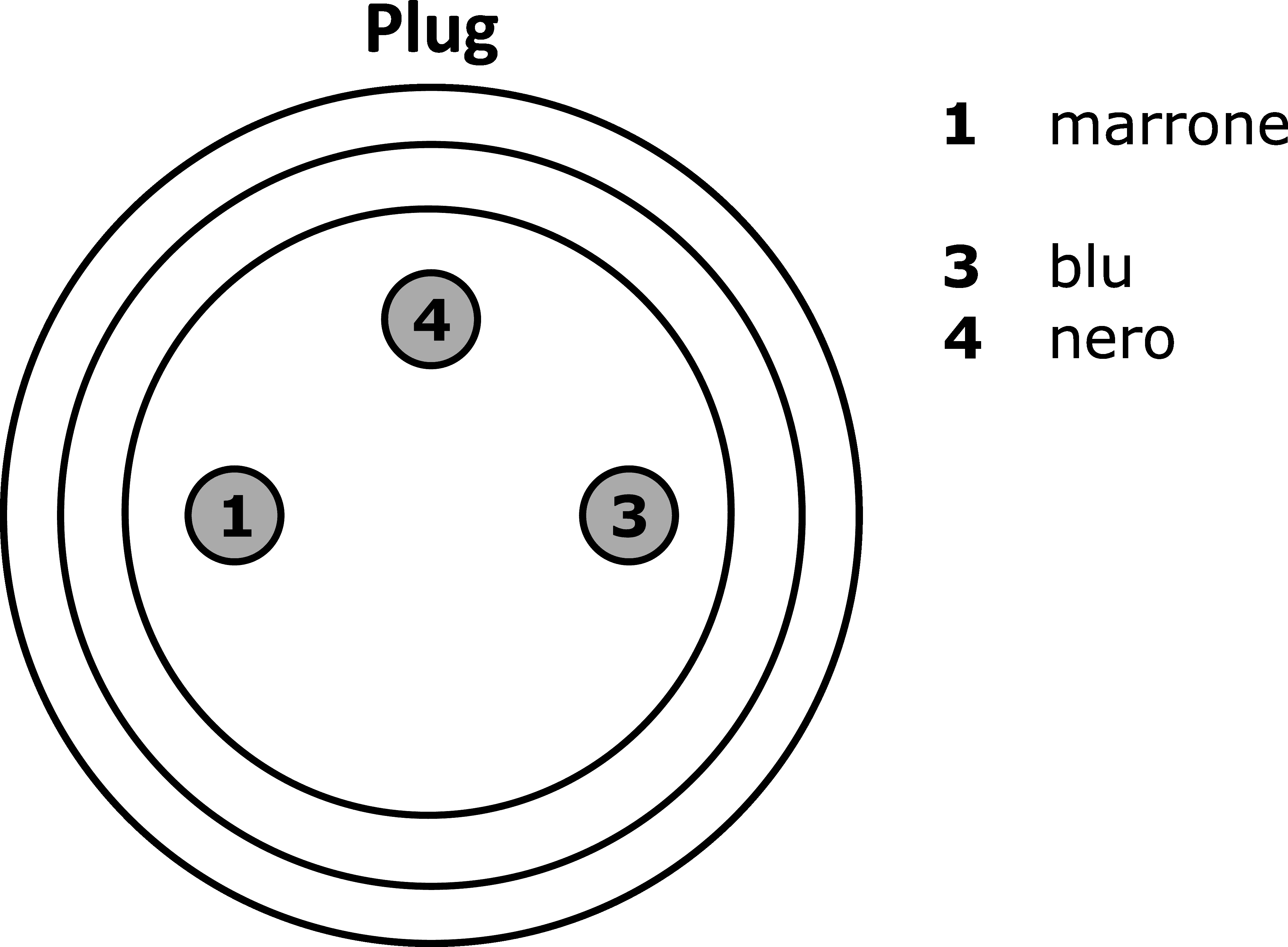

Schema di collegamento
Schizzo dimensionale
Modello 3D
Confronto

Tecnologia di connessione - Prese/spine per cavi assemblate su entrambi i lati

Questo cavo di collegamento presenta connessioni preassemblate su entrambi i lati. Può essere utilizzato per integrare in modo conveniente i dispositivi finali con un collegamento a spina tramite un distributore o un modulo logico.

Altre proprietà

Ritardante di fiamma
secondo EN 60332-2-2
Temperatura ambiente
-25 - 80°C
Adatto per catene di trascinamento, Area di saldatura

Proprietà elettriche

Tipo di contatto a spina Connessione A
Femmina (presa)
Tipo di contatto a spina Connessione B
Maschio (spina)
Versione di collegamento elettrico A
M8
Collegamento elettrico versione B
M8
Numero di poli di collegamento A
4
Numero di poli di collegamento B
3
Capacità di carico attuale
4A
Collegamento di codifica A
A
Collegamento di codifica B
A

Proprietà meccaniche

Sezione del conduttore
0,34mm²
Numero di core
3
Colore della guaina del cavo
nero
Lunghezza del cavo
5m
Collegamento di alimentazione del cavo A
angolato
Collegamento di alimentazione del cavo B
dritto
Coppia massima di serraggio attacco A
0,6Nm
Coppia massima di serraggio attacco B
0,6Nm
Cicli di piegatura
5 milioni di cicli
Cicli di torsione
+/-360°/m, ≥ 2 milioni di cicli
Materiale della guaina del cavo
Plastica (PUR)
Materiale del collegamento a vite
Ottone
Senza alogeni, Resistente all'idrolisi, Senza LABS, Resistente all'ozono, Senza silicone, Resistente ai raggi UV
Olii, Lubrificanti per il raffreddamento
Classificazione Classe
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Caratteristica Valore
Conforme alla direttiva RoHS Sì
Conforme a REACH Sì
Numero di omologazione UL / CSA E509333
Compatibile con OzDS Sì
Compatibile con POP Sì
Conforme al TSCA Sì
Numero SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Gruppo di prodotti IPF 851 Prese/spine per cavi (assemblate su entrambi i lati)
Dimensioni dell'imballaggio 200 x 30 x 200mm
Peso lordo 295g
1,79kg CO₂e
Numero di tariffa doganale 85444290
Numero WEEE 40951076
