YT036020
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 79,70 € | – |
5 | 77,31 € | 3% / 2,39 € |
10 | 75,72 € | 5% / 3,99 € |
20 | 73,32 € | 8% / 6,38 € |
50 | 70,14 € | 12% / 9,56 € |

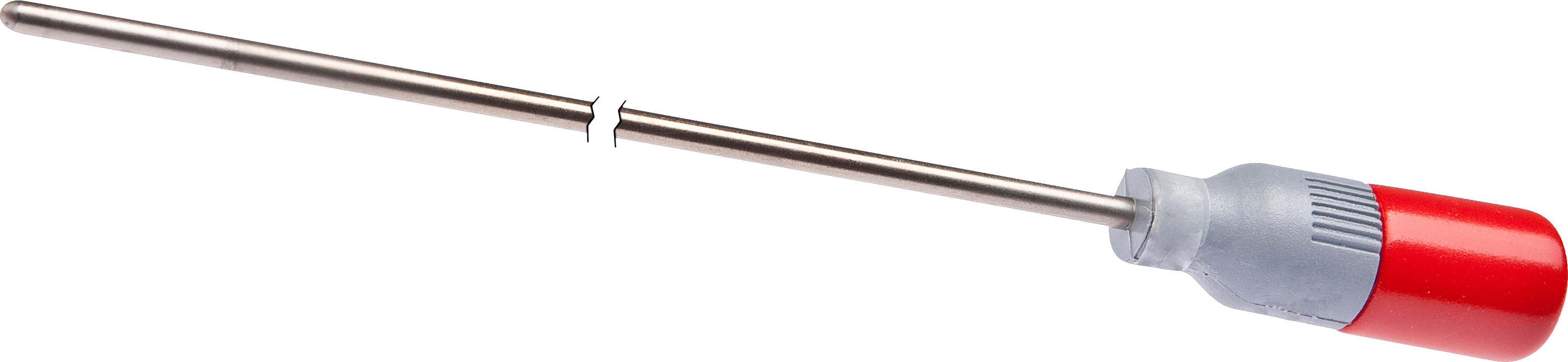

Sensori di temperatura - Termometro a resistenza
La misurazione della temperatura è di grande importanza in molte applicazioni industriali. Si distinguono due diversi principi di misurazione: 1. senza contatto e 2. a contatto. La misurazione senza contatto viene effettuata utilizzando la radiazione infrarossa, che consente di determinare temperature fino a 1800°C, poiché nessuna parte del sistema, come il sensore, deve entrare in contatto con il fluido o l'oggetto. Per questo motivo, questi dispositivi sono spesso utilizzati nelle fucine, nei laminatoi o nelle aziende di lavorazione dell'acciaio in generale. La misura a contatto con il fluido viene solitamente eseguita in combinazione con una resistenza termica PT100, che viene poi collegata all'elettronica di valutazione o ai dispositivi di visualizzazione. Queste varianti di sistema trovano applicazione, ad esempio, nei circuiti di raffreddamento, nei serbatoi di stoccaggio, nei sistemi di gas di scarico, negli impianti di aspirazione o nei sistemi di ventilazione.
Altre proprietà
- Struttura
- Isolamento in ossido di magnesio a tenuta stagna
- Secondo la norma DIN IEC 751
- Classe A
Proprietà elettriche
- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione del sensore di temperatura
- PT100
- Precisione di misura della temperatura
- 0,15°C
- Protezione contro l'inversione di polarità
- No
- Circuito a resistenze
- A 4 fili
- Collegamento all'amplificatore
- Sì
Proprietà meccaniche
- Design
- Cilindro, filettatura
- Raggio di curvatura
- 9mm
- Profondità di installazione
- 100mm
- Materiale del sensore
- Acciaio inox 1.4401
- Lunghezza
- 100mm
- Temperatura media
- -30 - 350°C
- Diametro
- 3mm
Prese per cavi Presa M12 Spina M12 4 fili
Amplificatore di misura per YT03
Accessori YT036020
Schede tecniche
Disegni
-

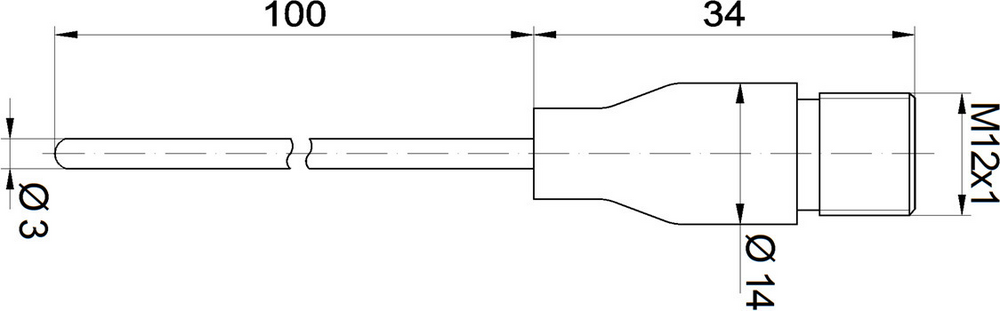

jpgDisegno tecnicoJPG-File, 31 KB
-
dwg2DDWG-File, 70 KB
-
stp3DSTP-File, 57 KB
-
pngSchema di connessione a InternetPNG-File, 5.3 KB
Conformità del prodotto
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27200214 |
eClass-7.1 | 27200214 |
eClass-8.0 | 27200214 |
eClass-9.0 | 27200214 |
eClass-9.1 | 27200214 |
ETIM-6.0 | EC000601 |
ETIM-7.0 | EC000601 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Gruppo di prodotti IPF | 310 Sensori di temperatura |
Dimensioni dell'imballaggio | 100 x 11 x 150mm |
Peso lordo | 20g |
Numero di tariffa doganale | 90251900 |
Numero WEEE | 40951076 |
