Semplice integrazione nella rete Ethernet
L'adattatore consente il montaggio a posteriori dei sensori

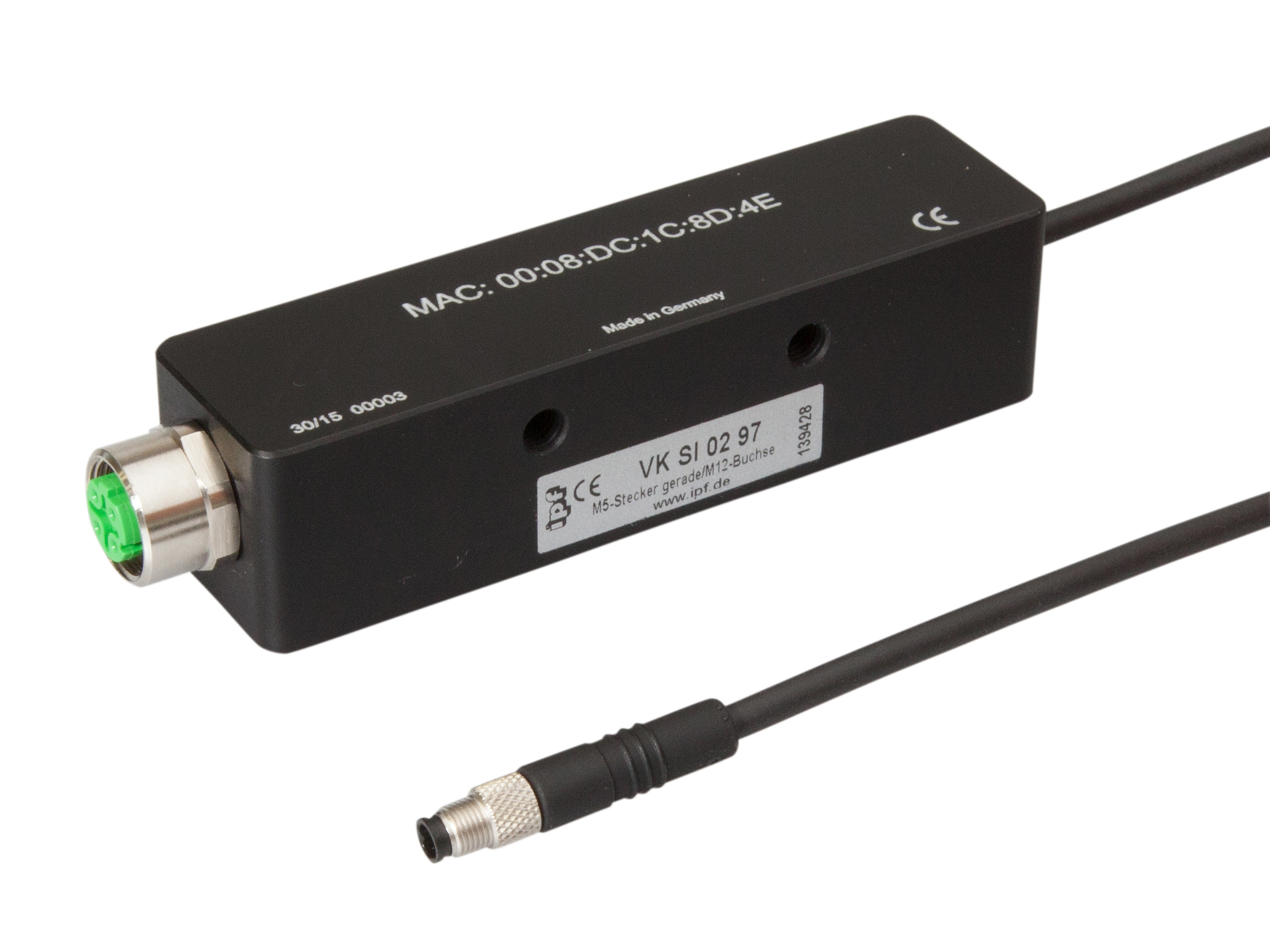

L'adattatore Ethernet VKSI0297 è una soluzione estremamente pratica che consente di integrare facilmente una serie di sensori di ipf electronic nella comunicazione industriale. L'adattatore è quindi ideale anche per il retrofit di dispositivi già in uso.
I sensori di colore, contrasto e linea di ipf electronic dispongono di un'interfaccia RS232 per la parametrizzazione. L'adattatore Ethernet VKSI0297 utilizza questa connessione per convertire il segnale dati seriale in un segnale Ethernet (RS232/LAN). Ciò consente agli utenti di integrare un gran numero di dispositivi nella rete locale o in Internet con una soluzione semplice e senza complicazioni.
Tutti i sensori di colore, di contrasto o di linea dello specialista di sensori di Lüdenscheid che integrano una spina rotonda M5 a 4 pin per l'interfaccia RS232 sono generalmente compatibili con l'adattatore Ethernet. In particolare, si tratta dei sensori di colore della serie OF34, OF50, OF51, OF63 e OF65. Dal portafoglio di sensori di contrasto, ad esempio, il modello OK630180 (dispositivo a fibre ottiche) o il OK639196 possono essere collegati all'adattatore. Per i sensori di linea, invece, le barriere luminose a forcella PG400145 o i sistemi separati costituiti dal trasmettitore PS500040 e dal ricevitore PE500145 vanno menzionati. Inoltre, anche le nuove sonde a triangolazione laser della serie PT64, che ipf electronic presenterà per la prima volta alla Hannover Messe, sono compatibili con l'adattatore Ethernet.
Grazie alla possibilità di rendere i sensori compatibili con la rete Ethernet con semplici mezzi, il VKSI0297 offre una serie di vantaggi. Ad esempio, è possibile controllare un numero qualsiasi di dispositivi da un solo PC attraverso la rete (signal bundling) oppure indirizzare un sensore specifico da diversi PC attraverso l'intera rete locale (signal distribution). Inoltre, l'adattatore Ethernet può essere utilizzato per eliminare in una certa misura il limite di lunghezza dei cavi di collegamento dei sensori, dovuto all'interfaccia RS232.
La configurazione dell'adattatore Ethernet per ogni singolo dispositivo è estremamente semplice grazie al software gratuito "SensorFinder", che consente una chiara assegnazione, panoramica e impostazione dei singoli adattatori.
Gli adattatori Ethernet possono essere utilizzati per convertire la velocità di trasmissione dei dati fino a un massimo di 115,2kBaud; la tecnologia Auto-MDI-X semplifica la configurazione della comunicazione, poiché i dispositivi di rete con questo standard utilizzano la linea di trasmissione e di ricezione.
standard riconoscono la coppia di cavi di trasmissione e ricezione e li collegano automaticamente al loro interno. Non è quindi necessario un cavo crossover. Inoltre, il VKSI0297 è compatibile con il protocollo DHCP e può quindi essere assegnato automaticamente un indirizzo IP da un server DHCP. In alternativa, è possibile utilizzare un indirizzo IP statico.
L'adattatore Ethernet VKSI0297 è adatto anche all'uso in condizioni ambientali difficili grazie al suo robusto alloggiamento in alluminio con protezione IP67 e dispone di una spina rotonda M5 a 4 pin per la comunicazione con i sensori di colore, contrasto e linea di ipf electronic, nonché di una presa M12 (codificata D) per il collegamento a un cavo CAT5 esterno.
I LED integrati nell'alloggiamento sono utilizzati per visualizzare vari messaggi di stato.
