Precyzyjne czy wysoce precyzyjne?

Nowe czujniki laserowe firmy IPF

Szczególnie kompaktowe czujniki obciążeniowe z funkcją eliminacji tła z serii OTQ8 firmy IPF, o zasięgu od 20 do 200 mm, wyróżniają się m.in. małą plamką świetlną (7 mm lub 16 mm) oraz bardzo wąską linią laserową (42 mm, wysokość 57 mm) na końcu zakresu pomiarowego (maksymalny zasięg pomiarowy). Jednak wciąż istnieją zastosowania, w których wymagana jest jeszcze większa precyzja. I właśnie tutaj do akcji wkraczają nowe czujniki laserowe PTQ80470 oraz PTQ80475 .

Oba czujniki działają podobnie jak seria OTQ8 na zasadzie eliminacji tła poprzez triangulację. Dzięki temu czujniki te nadają się do bardzo precyzyjnego wykrywania obiektów, praktycznie niezależnie od właściwości odbijających powierzchni, przy czym ewentualne zakłócające tło jest niezawodnie eliminowane.

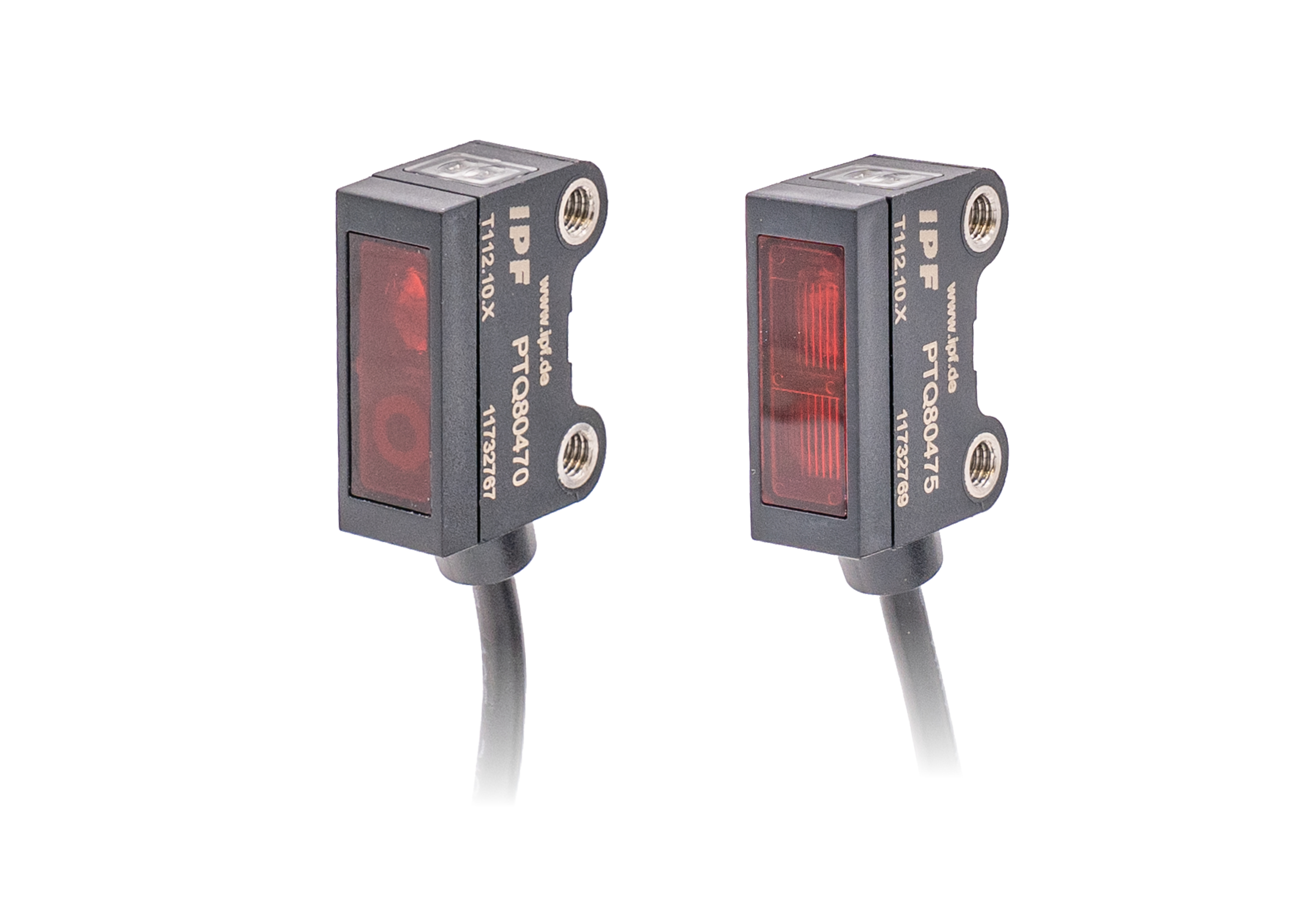

Model PTQ80470 posiada punktową wiązkę światła (widzialne światło czerwone klasy laserowej 1). W punkcie ogniskowym, przy odległości od obiektu wynoszącej 40 mm, średnica punktu świetlnego wynosi zaledwie 0,25 mm, a przy maksymalnym zasięgu pomiarowym wynoszącym 120 mm – tylko 4 mm. Dzięki krótkiemu czasowi reakcji wynoszącemu 0,5 ms można nie tylko wykrywać bardzo małe obiekty, ale także detekować je przy dużej prędkości.

Model PTQ80475 posiada niezwykle cienką linię laserową, również emitującą widzialne światło czerwone (klasa lasera 1). Jej punkt ogniskowy znajduje się przy zasięgu wykrywania wynoszącym 60 mm, przy czym linia ma wówczas długość 28 mm i szerokość 0,5 mm. Przy maksymalnym zasięgu pomiarowym wynoszącym 120 mm długość linii wynosi 60 mm, a szerokość 2 mm. Czujnik ten idealnie nadaje się do obiektów, których położenie w obszarze wykrywania nie jest dokładnie znane. Obiekty muszą jedynie znajdować się w obszarze wykrywania linii i odbijać wystarczającą ilość światła pod odpowiednim kątem. Szczególnie w przypadku wykrywania przedmiotów okrągłych, takich jak np. drut, a także obiektów o nierównej powierzchni, czujnik PTQ80475 (czas reakcji 2 ms) w pełni wykorzystać wszystkie swoje zalety.

Odległość wykrywania w obu urządzeniach ustawia się za pomocą sprawdzonej, prostej procedury uczenia, polegającej na dotknięciu tylnej ścianki urządzenia narzędziem ferromagnetycznym, co dodatkowo chroni czujnik przed niepożądaną ingerencją. Podłączenie elektryczne odbywa się za pomocą 4-biegunowego złącza kablowego M8.

Jeśli chodzi o montaż mechaniczny modelu PTQ80470 oraz PTQ80475 istnieje jeszcze jedna szczególna cecha: solidne metalowe wkładki w otworach montażowych mają gwint M3. W połączeniu z opcjonalnie dostępnymi kątownikami (np. AO000580) lub uchwytu uniwersalnego AY000116 znacznie ułatwia to montaż.
