Rozpoznawanie części w części

Więcej informacji dzięki rozwiązaniom ipf

Wysokowydajne bariery świetlne od ipf electronic mają szereg specjalnych właściwości i dlatego oferują interesujący potencjał dla szerokiego zakresu zastosowań. Przykładowo, systemy te umożliwiają kontrolę produktów o konstrukcji hybrydowej, a tym samym wykrywanie części w części, nawet w przypadku całkowicie nieprzezroczystych obudów.

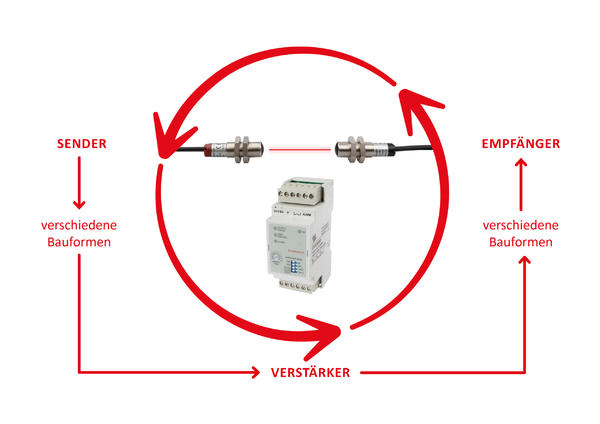

Wysokowydajne czujniki fotoelektryczne składają się z wyboru nadajników, odbiorników i wzmacniaczy z różnymi podstawowymi funkcjami, w tym pomiarowym trybem pracy, ręcznym ustawianiem mocy i automatyczną kontrolą mocy. Bariery świetlne działają z niewidzialnym, ekstremalnie krótkofalowym światłem podczerwonym, które ma doskonałe właściwości penetracyjne. Ze względu na wysoką moc transmisji, systemy mogą osiągać zasięg do 70 metrów. Dostępne rezerwy mocy są zwykle wykorzystywane do kompensacji zanieczyszczeń, ale nadają się również do wykrywania części w niemetalowych obudowach.

W tym celu ipf electronic zaleca systemy z jednokanałowym wzmacniaczem, takie jak OV620800 z wyjściem przełączającym. Wzmacniacz można ustawić za pomocą przełącznika DIP, dzięki czemu zawsze dostępne są dwie opcje monitorowania: Wyjście przełączające jest ustawiane, gdy bariera świetlna jest dodatkowo tłumiona (testowany komponent znajduje się w obudowie) lub gdy tłumienie jest usuwane (brakuje komponentu). Czułość wymaganą dla danego zastosowania ustawia się za pomocą potencjometru na wzmacniaczu.

Ten typ systemu w trybie ręcznym może być wykorzystywany do realizacji szerokiej gamy rozwiązań dla bardzo różnych zadań, takich jak sprawdzanie obecności płytki drukowanej zainstalowanej w zamkniętej obudowie z tworzywa sztucznego, aby wymienić tylko jeden przykład.

Wzmacniacz z wyjściem przełączającym może jednak nie tylko monitorować pojedynczą, wcześniej określoną wartość graniczną, ale także kilka różnych wartości granicznych za pomocą funkcji uczenia. Oznacza to, że za pomocą jednego systemu można monitorować kilka różnych produktów, np. w przypadku zmiany rozmiaru lub grubości materiału próbek testowych lub zmiany materiałów obudowy.

Wzmacniacze jednokanałowe, takie jak OV62C903 z dodatkowym wyjściem analogowym umożliwiają pomiarowy tryb pracy, a tym samym jeszcze bardziej precyzyjne zapytania, ponieważ proporcjonalnie mapują odebrany sygnał czujnika fotoelektrycznego o dużej mocy. Takie rozwiązania mogą na przykład sprawdzać nieprzezroczystą obudowę pod kątem obecności kilku ułożonych w stos wkładek komponentów wewnątrz, przy czym sygnał 0-10 V może być również wykorzystany do określenia dokładnej liczby wkładek. Przykładem może być kontrola pojedynczych przekładek, które są umieszczone jako przegrody w pojemniku. Jedyne ograniczenie również tutaj: Ani obudowy, ani wkładki, które mają być testowane, nie mogą być wykonane z metalu ani mieć całkowicie metalowej powłoki. Wyjątkiem są samodzielne obudowy wykonane z metalowej siatki.
