Systemy bezpieczeństwa - Urządzenia końcowe
AO000299
W magazynie
Akcesoria Przekaźnik optyczny, bezpieczeństwa, 90x118x22mm, 1x NC, 3x NO, dwukanałowy, 24V DC, złącze śrubowe, plastikowy, bezpieczny
Porównaj
Systemy bezpieczeństwa - Urządzenia końcowe
Inne właściwości
- Kategoria zgodna z normą EN 954-1
- 4
- Poziom wydajności zgodnie z normą EN ISO 13849-1
- Poziom e
- SIL zgodnie z normą IEC 61508
- 3
- Temperatura otoczenia
- -15 - 55°C
- Wersja
- Jednostka rozszerzająca
Właściwości elektryczne
- Liczba wyjść, funkcja sygnalizacji, bez opóźnienia, stykowe
- 1
- Liczba wyjść, związane z bezpieczeństwem, bez opóźnienia, stykowe
- 3
- Liczba otwieraczy
- 1
- Liczba styków zwiernych
- 3
- Projekt połączenia elektrycznego
- Podłączenie zacisków
- Analiza danych wejściowych
- dwukanałowy
- Znamionowy prąd przełączania
- 4 000mA
- Prąd bez obciążenia
- 40mA
- Napięcie przełączania
- 250V
- Typ napięcia do uruchamiania
- DC
- Marnowanie czasu
- 20ms
- Napięcie robocze (DC)
- 24V
- Z wejściem startowym
- Tak
- Z wymuszonym prowadzeniem styków
- Tak
- Z funkcją monitorowania dalszych urządzeń
- Tak
Właściwości mechaniczne
- Szerokość
- 22,5mm
- Wysokość
- 90mm
- Długość
- 118mm
- Typ montażu
- Szyna top-hat
- Materiał obudowy
- Tworzywo sztuczne
Arkusze danych
Instrukcje
Rysunki
-
jpgRysunek technicznyJPG-Plik, 220 KB
-
dwg2DDWG-Plik, 235 KB
-
stp3DSTP-Plik, 1.2 MB
-

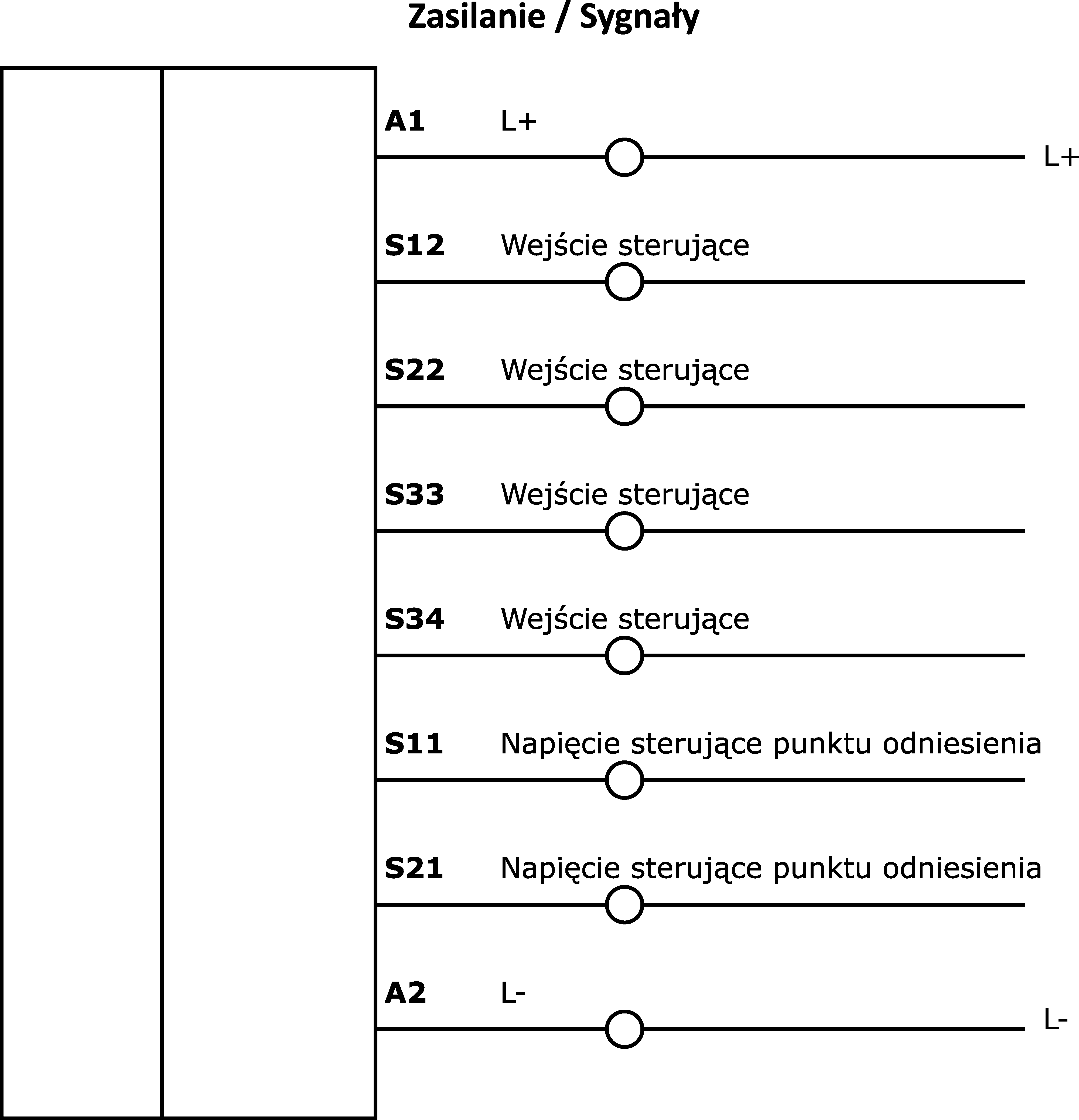

pngSchemat połączenia internetowegoPNG-Plik, 24 KB
Oprogramowanie
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27371819 |
| eClass-7.1 | 27371819 |
| eClass-8.0 | 27371819 |
| eClass-9.0 | 27371819 |
| eClass-9.1 | 27371819 |
| ETIM-6.0 | EC001449 |
| ETIM-7.0 | EC001449 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Grupa produktów IPF | 710 Systemy bezpieczeństwa |
| Wymiary opakowania | 140 x 45 x 170mm |
| Masa brutto | 250g |
| Numer taryfy celnej | 85364190 |
| Numer WEEE | 40951076 |
