Nadajnik - Licznik energii elektrycznej

CS360001

CS360001
Cena katalogowa
325,00 €
Na żądanie
Licznik energii czynnej, 90x36x64mm, 184-288V AC, 1-fazowy, bezpośredni, 80A, komunikacja Ethernet, MID, złącze śrubowe, IP20

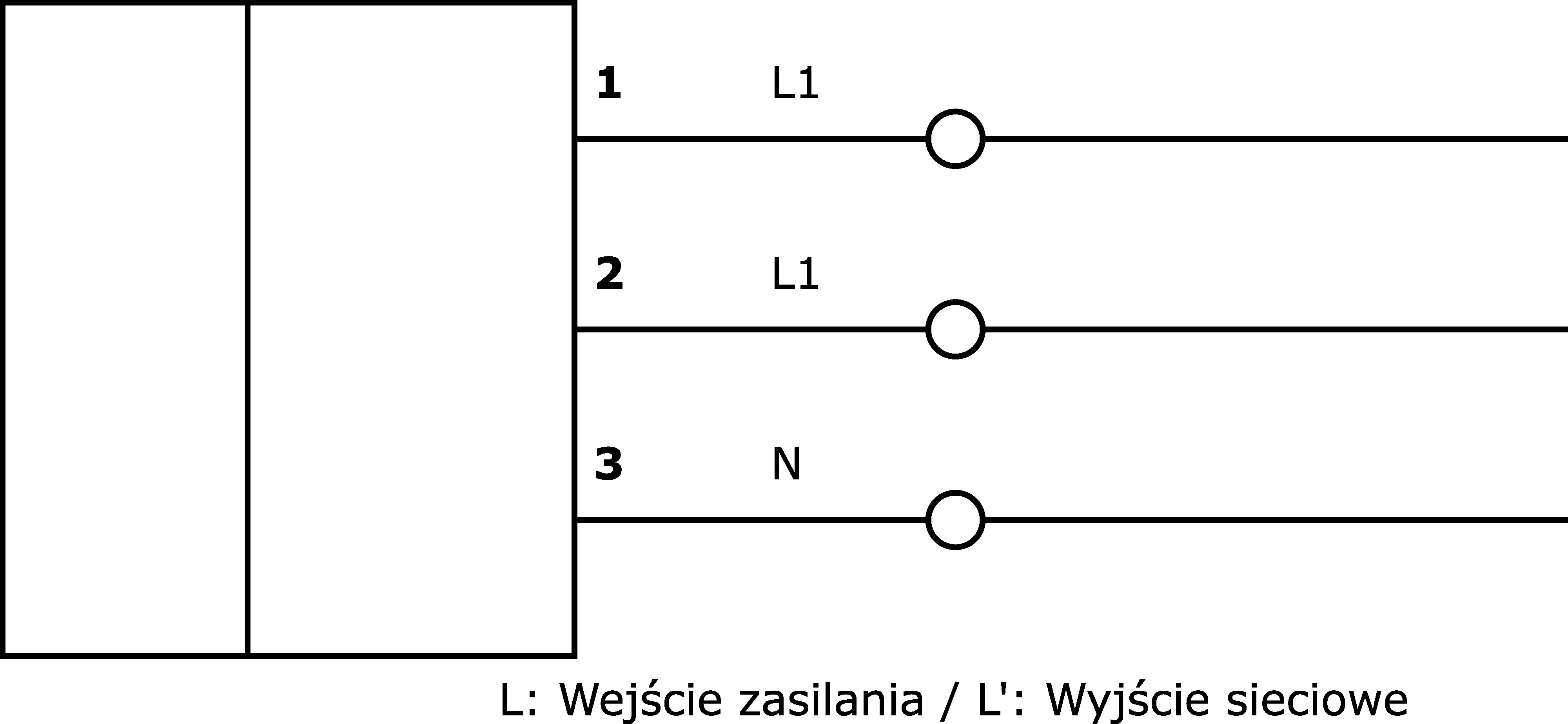

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Nadajnik - Licznik energii elektrycznej

Licznik energii czynnej CS360001 to modułowy licznik energii, który wyświetla energię (kWh, kVArh i kVA) i inne zmierzone wartości bezpośrednio na podświetlanym wyświetlaczu LCD. Urządzenia są przeznaczone do sieci jednofazowych i mogą być podłączone bezpośrednio do 80 A. Urządzenia posiadają zintegrowane wyjście komunikacyjne Ethernet Modbus TCP do łatwego rejestrowania zużycia energii.

Inne właściwości

Wilgotność względna (bez kondensacji)
0 - 80%
Temperatura otoczenia
-25 - 55°C

Właściwości elektryczne

Projekt połączenia elektrycznego
Podłączenie zacisków
Częstotliwość pracy
45 - 65Hz
Procedura ustawiania
Parametryzacja
Zużycie energii
7,5VA
Maks. Prąd ciągły
80A
Maks. Prąd rozruchowy
0,02A
Min. prąd obciążenia
250mA
Obsługiwany interfejs komunikacyjny
Ethernet
Zakres pomiaru prądu
0,25 - 90A
Wyświetlacz
Wyświetlacz LCD, Wyświetlacz LED
Dokładność
Energia czynna (EN 50470) klasa B, Energia bierna (zgodnie z IEC 62053-22) klasa 2
Krótkotrwałe przeciążenie
30 x Imax 10ms
Napięcie robocze
Podłączenie elektryczne

Właściwości mechaniczne

Szerokość
36mm
Wysokość
64mm
Długość
90mm
Temperatura przechowywania
-25 - 75°C
Typ montażu
Szyna top-hat
Klasa ochrony (IP)
IP20
Materiał obudowy
Tworzywo sztuczne
Przekrój przewodu Zaciski pomiarowe
1,5 - 35mm²
wymiary
Klasyfikacja Klasa
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 730 Urządzenia specjalne (różne)
Wymiary opakowania
Ślad CO2 1kg CO₂e
Numer taryfy celnej 90283011
Numer WEEE 40951076
