Nadajnik - Licznik energii elektrycznej

CS720002

CS720002
Cena katalogowa
414,00 €
Na żądanie
Licznik energii czynnej, 90x72x64mm, 400V AC, 3-fazowy, bezpośredni, 80A, wyjście impulsowe, komunikacja Ethernet, MID, złącze śrubowe, IP20

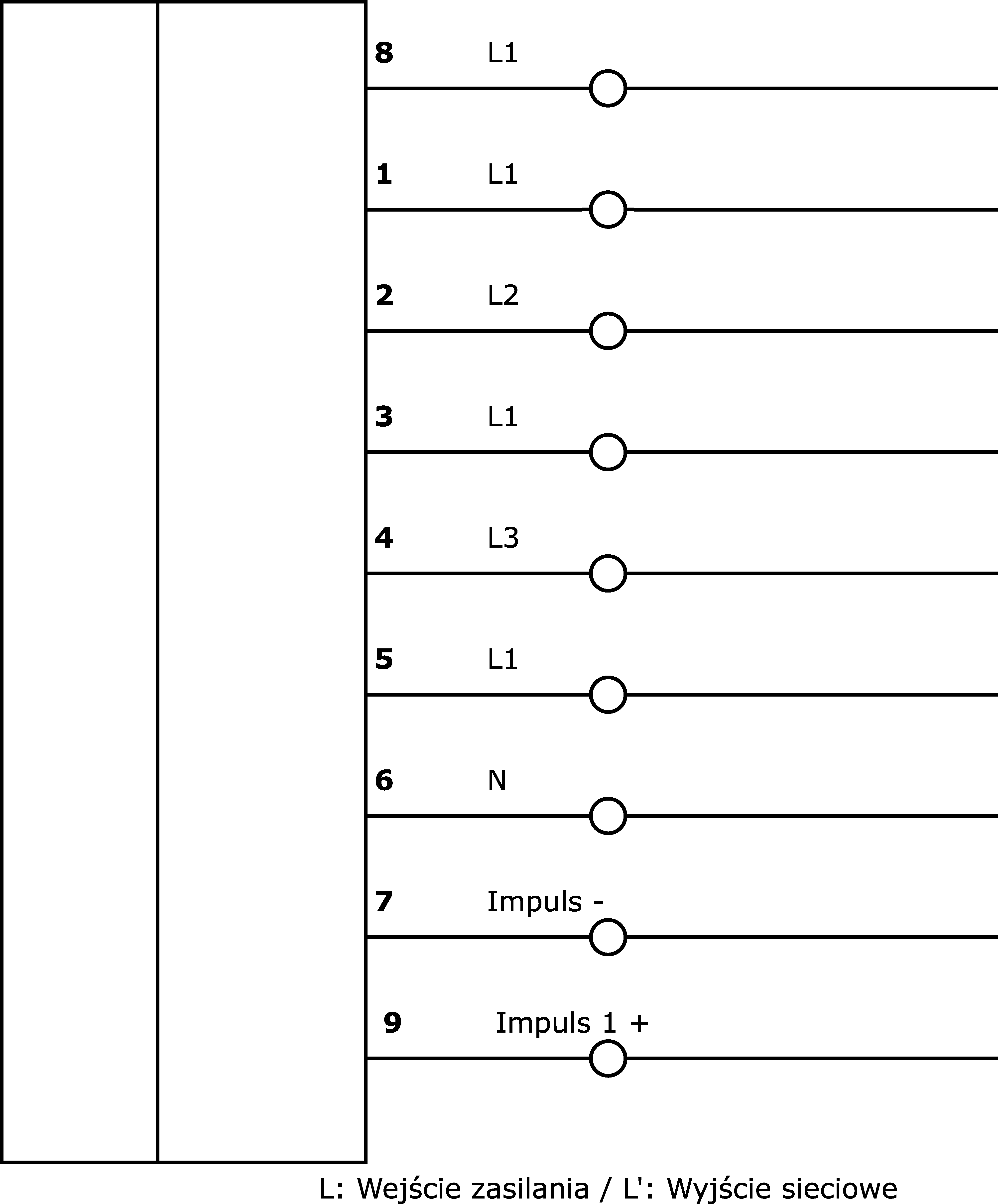

Schemat połączeń
Model 3D
Porównaj

Nadajnik - Licznik energii elektrycznej

Licznik energii czynnej CS720002 to modułowy licznik energii, który wyświetla energię (kWh, kVArh i kVA) i inne zmierzone wartości bezpośrednio na podświetlanym wyświetlaczu LCD. Urządzenia są przeznaczone do sieci trójfazowych i mogą być podłączone bezpośrednio do 80 A. Urządzenia posiadają zintegrowane wyjście komunikacyjne Ethernet Modbus TCP do łatwego rejestrowania zużycia energii.

Inne właściwości

Wilgotność względna (bez kondensacji)
0 - 80%
Temperatura otoczenia
-25 - 55°C

Właściwości elektryczne

Liczba wyjść
1
Projekt połączenia elektrycznego
Podłączenie zacisków
Częstotliwość pracy
45 - 65Hz
Procedura ustawiania
Parametryzacja
Zużycie energii
7,5VA
Maks. Prąd ciągły
80A
Maks. Prąd rozruchowy
0,02A
Min. prąd obciążenia
250mA
Obsługiwany interfejs komunikacyjny
Ethernet
Wyświetlacz
Wyświetlacz LCD, Wyświetlacz LED
Dokładność
Energia czynna (EN 50470) klasa B, Energia bierna (zgodnie z IEC 62053-22) klasa 2
Obciążalność prądowa
Wyjście impulsowe 27mA przy 5-27VDC
30 x Imax 10ms
Napięcie robocze
Podłączenie elektryczne

Właściwości mechaniczne

Szerokość
72mm
Wysokość
64mm
Długość
90mm
Temperatura przechowywania
-25 - 75°C
Typ montażu
Szyna top-hat
Klasa ochrony (IP)
IP20
Materiał obudowy
Tworzywo sztuczne
1,5 - 35mm²
wymiary
Klasyfikacja Klasa
eClass-7.0 27210301
eClass-7.1 27210301
eClass-8.0 27210301
eClass-9.0 27210301
eClass-9.1 27210301
ETIM-6.0 EC011231
ETIM-7.0 EC011231
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 730 Urządzenia specjalne (różne)
Wymiary opakowania
Ślad CO2 1,6kg CO₂e
Numer taryfy celnej 90283019
Numer WEEE 40951076
