PRODUKT WYCOFANY Z PRODUKCJI / DOSTOSOWANE

DT98C686

DT98C686
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Przetwornik ciśnienia, Ø26mm 90long, 0-400bar, 8-32V DC, G1/2 "A, -40-85°C, 4-20mA, złącze wtykowe M12 2-pin, IP67, V4A, membrana płaska

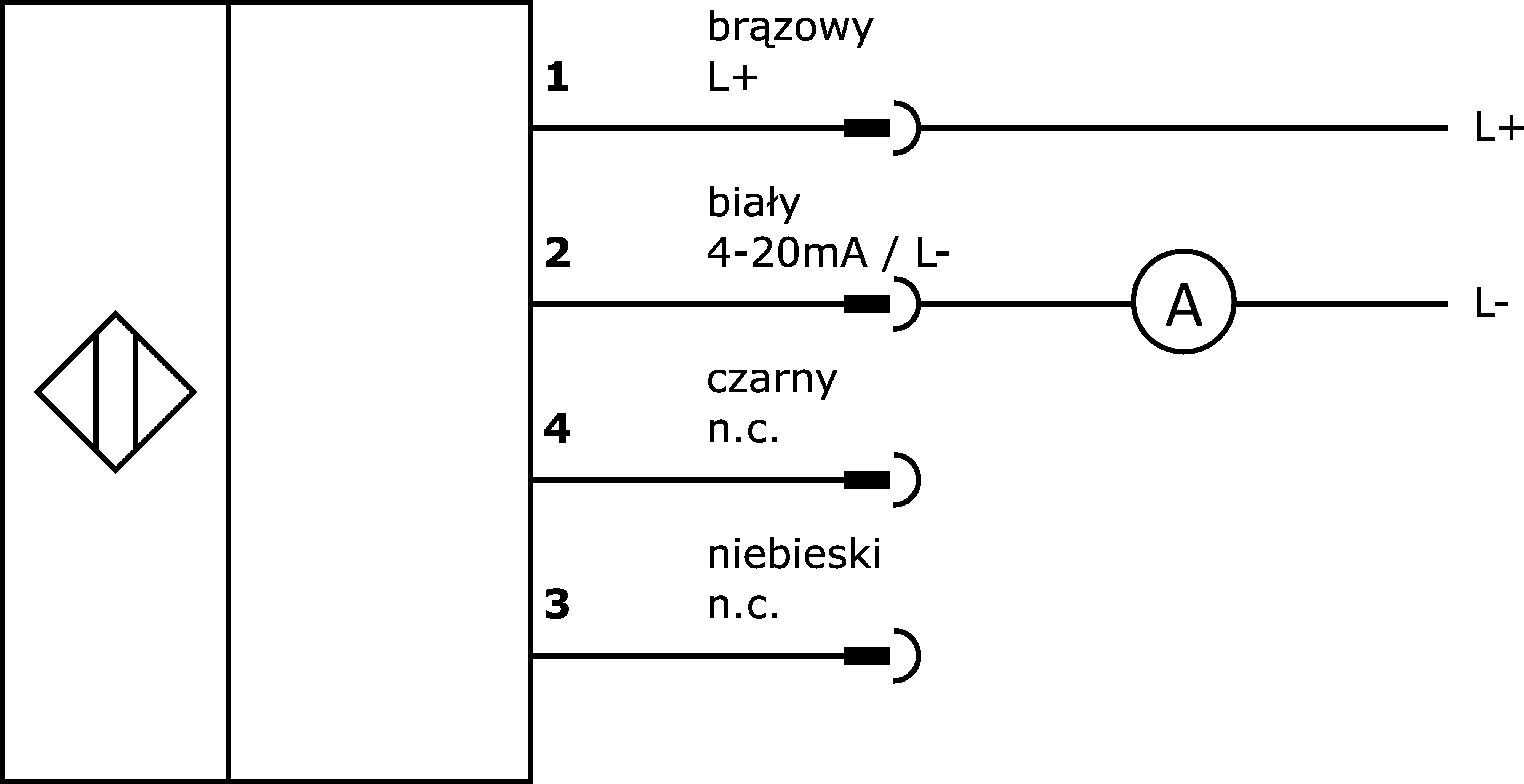

Schemat połączeń
Model 3D
Porównaj

Czujniki ciśnienia - Przetwornik ciśnienia

Czujniki ciśnienia nadają się do pomiaru różnych mediów z wysoką dokładnością. Są one dostępne z wyjściem przełączającym i/lub wyjściem analogowym. W zależności od typu urządzenia, zmierzone wartości mogą być rejestrowane za pomocą oprogramowania komputerowego. Czujniki te są stosowane we wszystkich obszarach, np. w aplikacjach pneumatycznych i hydraulicznych.

Inne właściwości

Odpowiedni dla
Media płynne, Nośniki o konsystencji pasty
Wyświetlacz pomiaru
Względny
Temperatura otoczenia
-40 - 85°C
Zastosowania
Zastosowania hydrauliczne

Właściwości elektryczne

Czas reakcji
10ms
Konstrukcja wyjścia analogowego
4 - 20 mA
Projekt połączenia elektrycznego
Złącze wtykowe M12
Zakres pomiaru ciśnienia
0 - 400bar
Metoda pomiaru
Względny
Liczba biegunów
2
Względna dokładność pomiaru
0,5%
Dryft temperatury w całym zakresie pomiarowym
0,75%
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
8-32VDC
Podłączenie elektryczne
2-stykowe złącze wtykowe M12

Właściwości mechaniczne

Projekt połączenia procesowego
G1/2 cala A
Projekt
Cylinder gładki
Ciśnienie rozrywające
1 250bar
Długość gwintu
20,5mm
Podziałka gwintu
1,81mm
Długość
90mm
Maks. Ciśnienie robocze
400bar
Średnia temperatura
-40 - 125°C
Ciśnienie nominalne
400bar
Klasa ochrony (IP)
IP67
Materiał obudowy
Stal nierdzewna 1.4404
Materiał czujnika
Stal nierdzewna 1.4435
Średnica
26,5mm
Membrana spłukiwana od przodu
Tak
Materiał przyłącza procesowego
Stal nierdzewna 1.4435
Materiał komory pomiarowej
Stal nierdzewna 1.4435
wymiary
Ø26,5 mm, długość 90 mm
