AO000371
Akcesoria optyczne, adapter, 14x64x64mm, aluminium
W magazynie
Systemy kamer - Monitorowanie procesów
OC539D24
Na żądanie
Czujnik optyczny, kamera, czarna/biała, 113x38x53mm, 100fps, CMOS(1/3"), 752x480, ogniskowa 12mm, 5x PNP programowalny/konfigurowalny, wtyczka M12 12-pin, IP67, aluminium malowane proszkowo+PMMA, z Profinetem
Porównaj
Systemy kamer - Monitorowanie procesów
Czujniki kamer są wykorzystywane do jednoczesnego sprawdzania różnych cech obiektów (np. kompletności, dokładności wymiarowej, położenia, uszkodzeń, etykietowania). Odbywa się to praktycznie w czasie rzeczywistym, niezależnie od położenia elementu. Czujniki kamer to systemy przetwarzania obrazu, które łączą w sobie czujnik obrazu i komputer przetwarzający obraz z oprogramowaniem do przetwarzania obrazu w metalowej obudowie. W zależności od konstrukcji, obiektyw i jednostka oświetleniowa są również zintegrowane z obudową lub muszą być zamontowane dodatkowo. Czujniki kamery są ustawiane za pomocą intuicyjnego oprogramowania. W urządzeniu można przechowywać programy kontroli specyficzne dla obiektu, które zawierają odpowiednie kontrole cech. Programy te mogą być aktywowane w zależności od kontrolowanego obiektu. Solidna konstrukcja obudowy umożliwia użytkowanie w trudnych warunkach środowiskowych.
Inne właściwości
- Wilgotność względna (bez kondensacji)
- 0 - 90%
- Temperatura otoczenia
- 5 - 55°C
Właściwości elektryczne
- Liczba wyjść cyfrowych
- 5
- Liczba wejść cyfrowych
- 5
- Liczba wyjść przełączających
- 5
- Wykonywanie funkcji przełączania
- Programowalne/konfigurowalne
- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 100mA
- Właściwość systemu obrazu
- Procedura ustawiania
- Oprogramowanie użytkowe
- Błąd pamięci obrazu
- 32
- Prąd bez obciążenia
- 208mA
- Zużycie energii
- 5VA
- Wysoka prędkość pomiaru czasu
- 100fps
- Liczba biegunów
- 12

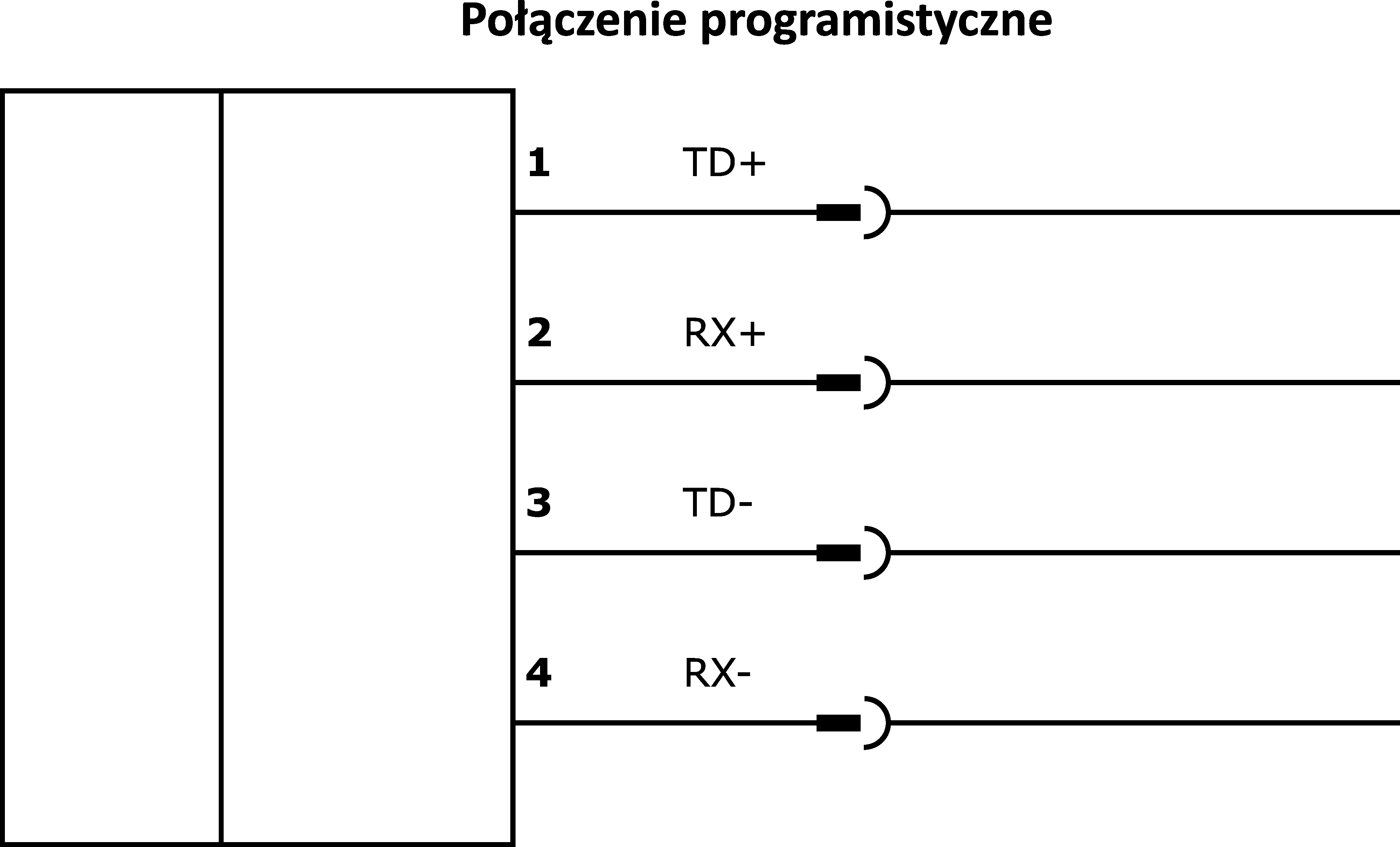

- Typ styku wtykowego, interfejs komunikacyjny
- Żeński (gniazdo)
- Konstrukcja połączenia wtykowego, interfejs komunikacyjny
- Złącze wtykowe M12
- Liczba biegunów połączenia interfejsu
- 4
- Obsługiwany interfejs komunikacyjny
- Ethernet, Profinet
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
- Napięcie robocze
- Podłączenie elektryczne
Właściwości mechaniczne
- Szerokość
- 53mm
- Wysokość
- 113mm
- Długość
- 38mm
- Powierzchnia
- Malowany proszkowo
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PMMA)
- Materiał obudowy
- Aluminium
- Odporność środowiskowa
- Odporność na wibracje zgodnie z IEC 60068-2-6 / IEC 60068-2-64, Odporność na wstrząsy zgodnie z EN 60068-2-27
- wymiary
Właściwości optyczne
- Grupa ryzyka
- 1
- Rozdzielczość czujnika obrazu
- 752x480
- Imager
- CMOS(1/3")
- Rozmiar ogniskowej
- 12mm
- Rodzaj światła
- Białe światło
- Wysoka rozdzielczość czasu pomiaru
- 50fps
- Wycena nieruchomości niezależnie od lokalizacji
- Tak
- Pick & Place
- Tak
- Minimalna odległość ogniskowania
- 50mm
- Dla geometrii
- Odległość, Zliczanie krawędzi, Profil krawędzi, Wykrywanie okręgów, Określanie pozycji punktu, Pomiar kąta
- Do śledzenia warstw
- na krawędziach, na konturach, do wierszy tekstu, na okręgach
- Porównanie funkcji
- Wielkość obszaru, Obszary zliczania, Jasność, Porównanie konturów, Zliczanie punktów konturu, Porównanie próbek, Znajdź pozycję obiektu, Kontrast
Znajdź akcesoria dla OC539D24
w tych grupach produktów:
Montaż
Montaż dla OC53
Niedobór zapasów
Przetwarzanie obrazu
Filtry optyczne OC53 Compact
Oświetlenie ciemnego pola
Światła kopułkowe
Światła liniowe
Światła pierścieniowe
Światło padające
Światło przechodzące
Technologia połączeń
12-żyłowe gniazda kablowe M12 z ekranem
Kabel połączeniowy Wtyczka M12 Wtyczka RJ45 ProfiNet
Arkusze danych
Instrukcje
Rysunki
Oprogramowanie
-
zipOprogramowanie i instrukcje obsługiZIP-Plik, 283 MB
-
zipKalkulator ogniskowejZIP-Plik, 436 KB
-
zipModuły PLCZIP-Plik, 880 MB
Starsze wersje oprogramowania
Interfejsy
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 93 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 474 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 406 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
Linki
Ulotka produktu
-
pdfFlyer camera sensors opti-check OC53PDF-Plik, 1.9 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
-
pdfWhitepaper camera sensors part 1PDF-Plik, 641 KB
-
pdfWhitepaper camera sensors part 2PDF-Plik, 4.8 MB
-
pdfWhitepaper optical sensorsPDF-Plik, 658 KB
-
pdfWhitepaper camera sensors part 3PDF-Plik, 1.8 MB
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27310201 |
| eClass-7.1 | 27310201 |
| eClass-8.0 | 27310201 |
| eClass-9.0 | 27310201 |
| eClass-9.1 | 27310201 |
| ETIM-6.0 | EC001511 |
| ETIM-7.0 | EC001511 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Numer homologacji UL / CSA | E515232 |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 715 Czujniki kamery |
| Wymiary opakowania | 145 x 125 x 205mm |
| Masa brutto | 424g |
| Ślad CO2 | 7kg CO₂e |
| Numer taryfy celnej | 90314990 |
| Numer WEEE | 40951076 |
