Czujniki optyczne - Ramowe bariery świetlne

OHSI0117

OHSI0117
Cena katalogowa
595,60 €
Niedobór zapasów
Czujnik optyczny, ramka 20x10, 36x5x21mm, rozdzielczość 0.2mm, 12-32V DC, podłączenie do wzmacniacza, kabel ze złączem PUR (poliuretan), IP67, aluminium

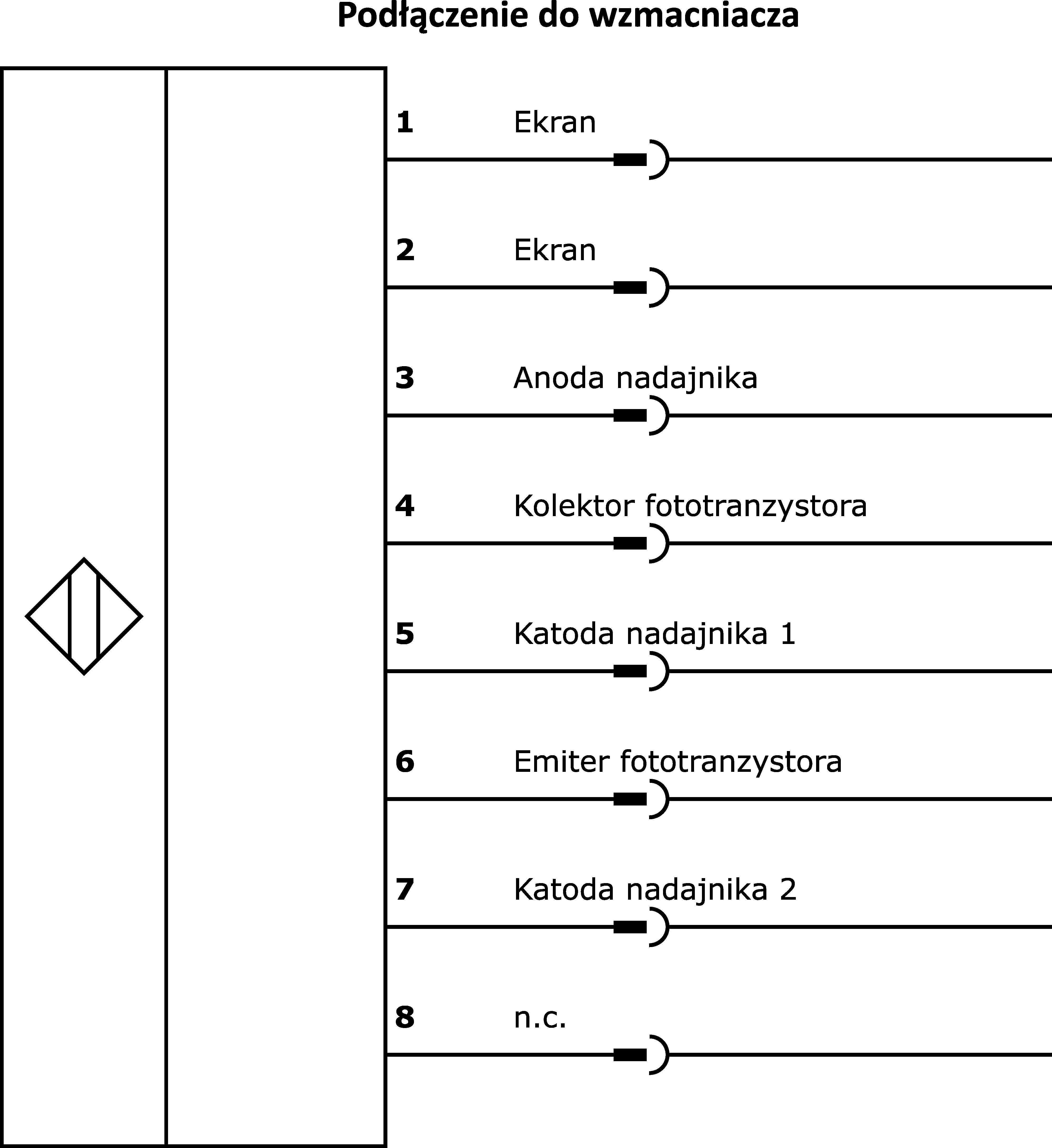

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki optyczne - Ramowe bariery świetlne

Optoelektroniczne ramowe bariery świetlne i czujniki pierścieniowe działają na zasadzie przelotowego czujnika fotoelektrycznego. Obudowa zawiera dużą liczbę elementów nadawczo-odbiorczych, które tworzą kurtynę świetlną, a tym samym wykrywają i rejestrują szeroką gamę obiektów. Przykładowe zastosowania tych systemów to kontrola wyrzutu na prasach, kontrola obecności i pomiary długości przewodów lub rur.

Inne właściwości

Temperatura otoczenia
-20 - 60°C

Właściwości elektryczne

Wykonywanie funkcji przełączania
Zewnętrzny wzmacniacz
Projekt połączenia elektrycznego
Wtyczka kabla
Procedura ustawiania
Parametryzacja
Konfigurowalne funkcje wyjściowe
Punkt przełączania
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Liczba rdzeni
4
Projekt
Prostopadłościan
Szerokość
21mm
Szerokość aktywnej strefy
20mm
Wysokość
36mm
Wysokość strefy aktywnej
10mm
Długość
5mm
Wzdłużny otwór ramy
13mm
Poprzeczny otwór ramy
20mm
Klasa ochrony (IP)
IP67
Materiał obudowy
Aluminium
Materiał osłony kabla
Tworzywo sztuczne (PUR)

Właściwości optyczne

Rozdzielczość dynamiczna
0,2mm
Rozdzielczość statyczna
0,2mm
Rodzaj światła
Światło podczerwone
Min. rozmiar obiektu
0,2mm
Długość fali czujnika
880nm
Klasyfikacja Klasa
eClass-7.0 27270911
eClass-7.1 27270911
eClass-8.0 27270911
eClass-9.0 27270911
eClass-9.1 27270911
ETIM-6.0 EC002721
ETIM-7.0 EC002721
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Grupa produktów IPF 705 Urządzenia specjalne (SI)
Wymiary opakowania 77 x 25 x 123mm
Masa brutto 50g
Ślad CO2 3,5kg CO₂e
Numer taryfy celnej 85365019
Numer WEEE 40951076
