AY98C293
Akcesoria Czujnik, zaślepka teflonowa, M8x1 5long, PTFE
Niedobór zapasów
PRODUKT WYCOFANY Z PRODUKCJI
OR260370
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Z przyjemnością doradzimy!
Czujnik optyczny, refleksyjny, 40x12x26mm, światło podczerwone, punktowy, ustawienie ręczne, Sn: 2500, 10-35V DC, PNP programowalny/konfigurowalny, złącze wtykowe M8, IP67, plastik+plastik, Z filtrem polaryzacyjnym
Porównaj
Czujniki optyczne - Bariery światła odbitego
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Temperatura otoczenia
- -10 - 60°C
- Nośnik odniesienia / obiekt
- AO000007
Właściwości elektryczne
- Czas reakcji
- 1ms
- Wykonywanie funkcji przełączania
- Programowalne/konfigurowalne

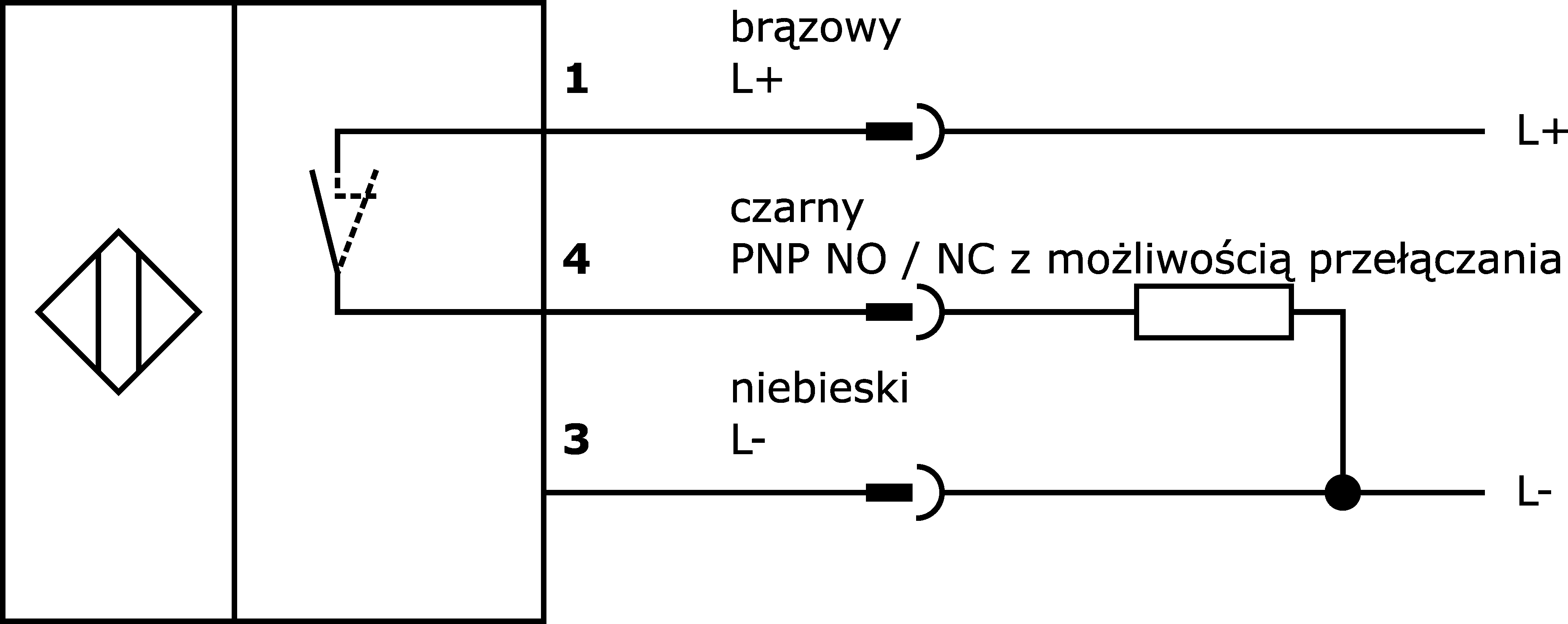

- Projekt połączenia elektrycznego
- Złącze wtykowe M8
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 200mA
- Procedura ustawiania
- Potencjometr
- Prąd bez obciążenia
- 30mA
- Odległość przełączania
- 0 - 2 500mm
- Częstotliwość przełączania
- 750Hz
- Spadek napięcia
- 2V
- Funkcja dotykowa
- Przełączanie światło/ciemność
- Marnowanie czasu
- 2ms
- Konfigurowalne funkcje wyjściowe
- Punkt przełączania
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 26mm
- Wysokość
- 40mm
- Długość
- 12mm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywo sztuczne
- Materiał obudowy
- Tworzywo sztuczne
Właściwości optyczne
- Rodzaj światła
- Spolaryzowane światło podczerwone
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 660nm
Znajdź akcesoria dla OR260370
w tych grupach produktów:
Inne czujniki
Teflonowa nasadka ochronna M8
Technologia połączeń
3-przewodowe gniazda kablowe M8
3-żyłowe gniazda kablowe M8 z diodą LED
Adapter 3-stykowe gniazdo M8 / 3-stykowa wtyczka M12
Adapter gniazdo M8 3-pin / wtyczka M8 4-pin
Gniazda kablowe Gniazdo M8 Wtyczka M12 3-przewodowe
Gniazda kablowe Gniazdo M8 Wtyk M8 3-przewodowy
Gniazda kablowe Gniazdo M8 z diodą LED Wtyczka M12 3-przewodowa
Gniazda kablowe Gniazdo M8 z diodą LED Wtyczka M8 3-przewodowa
Konfigurowalne 3-biegunowe gniazda kablowe M8
Arkusze danych
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 481 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 253 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
Biała księga
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270902 |
| eClass-7.1 | 27270902 |
| eClass-8.0 | 27270902 |
| eClass-9.0 | 27270902 |
| eClass-9.1 | 27270902 |
| ETIM-6.0 | EC002717 |
| ETIM-7.0 | EC002717 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 100 Czujniki optyczne |
| Wymiary opakowania | 55 x 30 x 115mm |
| Masa brutto | 35g |
| Ślad CO2 | 0,66kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
