Czujniki optyczne - Czujniki przelotowe Nadajnik
OS18002C
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 63,30 € | – |
| 5 | 61,40 € | 3% / 1,90 € |
| 10 | 60,14 € | 5% / 3,17 € |
| 20 | 58,24 € | 8% / 5,06 € |
| 50 | 55,70 € | 12% / 7,60 € |
W magazynie

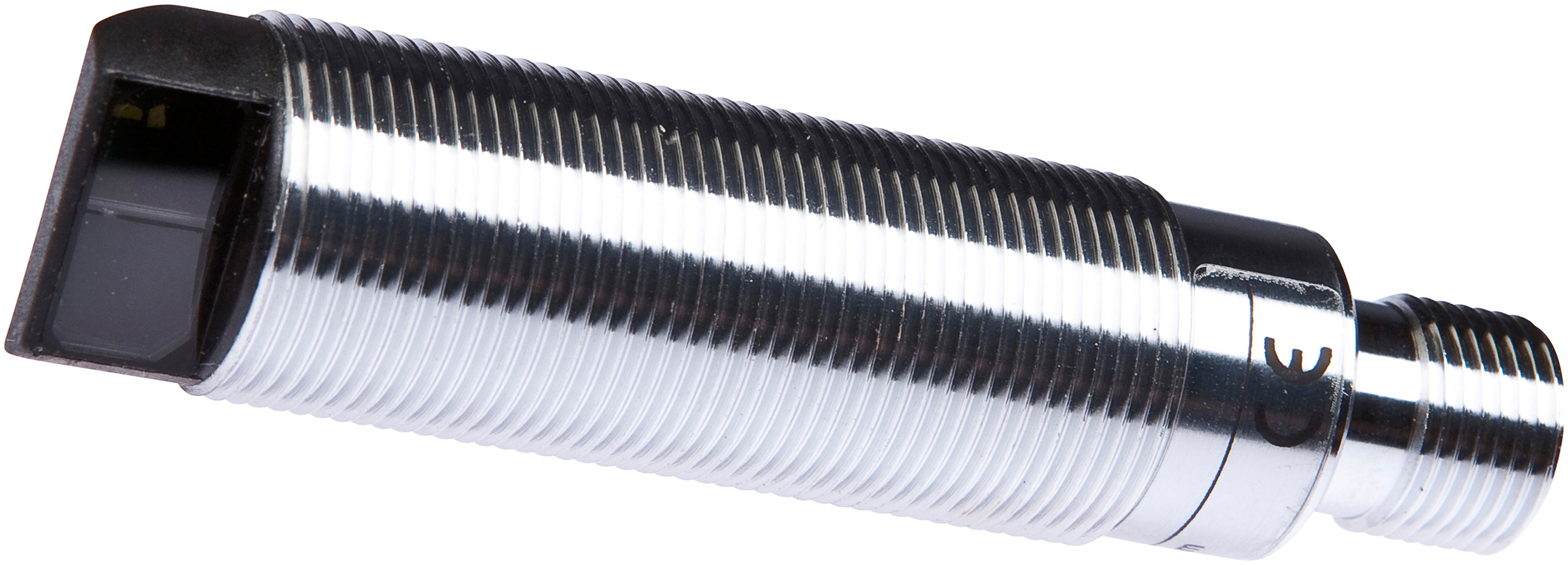

Czujnik optyczny, przelotowy Nadajnik, M18x1 75long, Sn: 20m, 10-35V DC, 3-stykowe złącze wtykowe M12, IP67, chromowany mosiądz + szkło, czerwone światło niespolaryzowane
W zestawie Matka, Tarcza zębata
Porównaj
Czujniki optyczne - Czujniki przelotowe Nadajnik
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Funkcje specjalne
- z wejściem testowym
- Temperatura otoczenia
- -25 - 55°C
Właściwości elektryczne

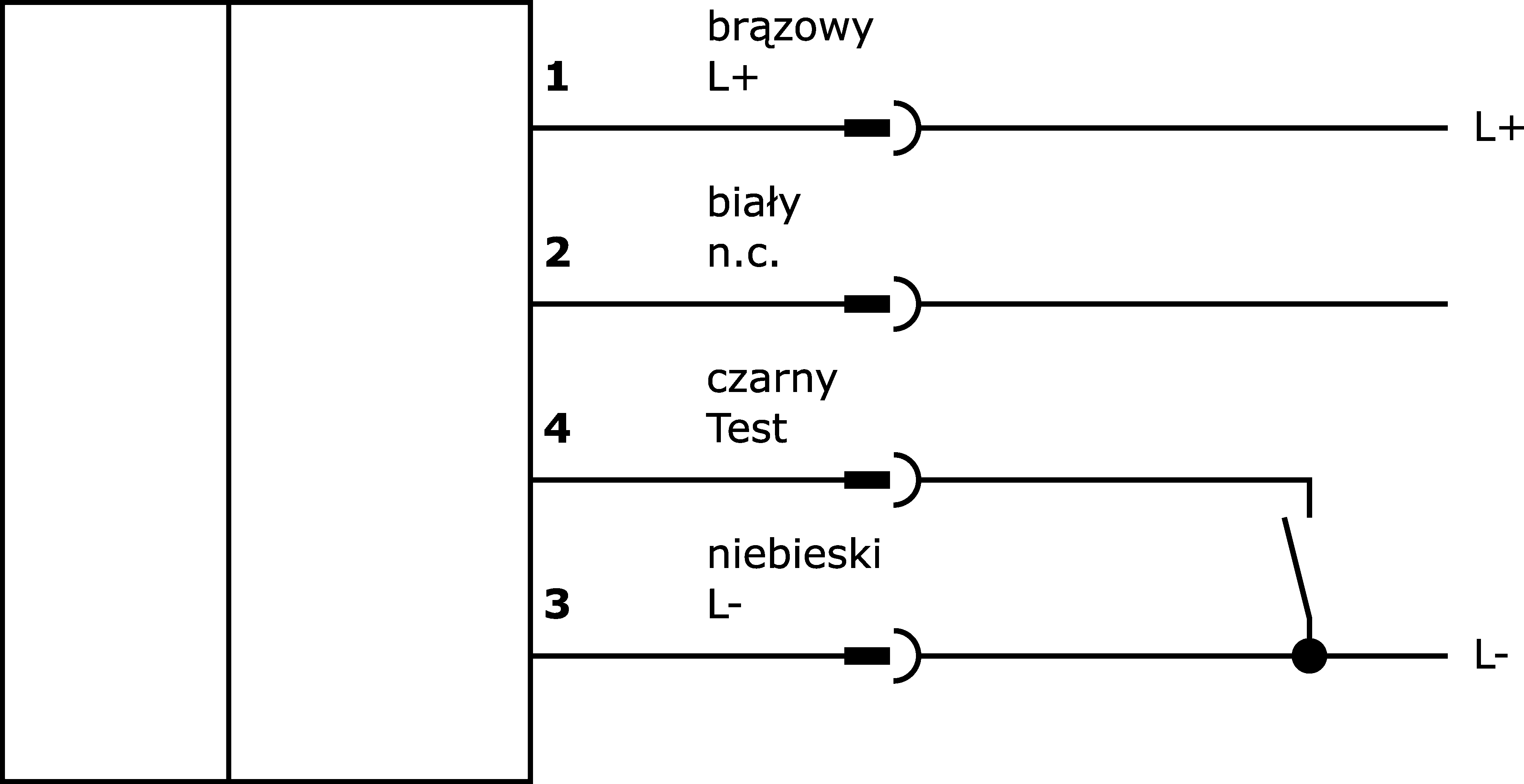

- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Opóźnienie gotowości
- 20ms
- Prąd bez obciążenia
- 15mA
- Przetwornik prądu w obwodzie otwartym
- 15mA
- Liczba biegunów
- 3
- Ripple
- 20%
- Odległość przełączania
- 0 - 20 000mm
- Częstotliwość zegara nadajnika
- 15kHz
- Funkcje ochronne
- Ochrona przed odwrotną polaryzacją

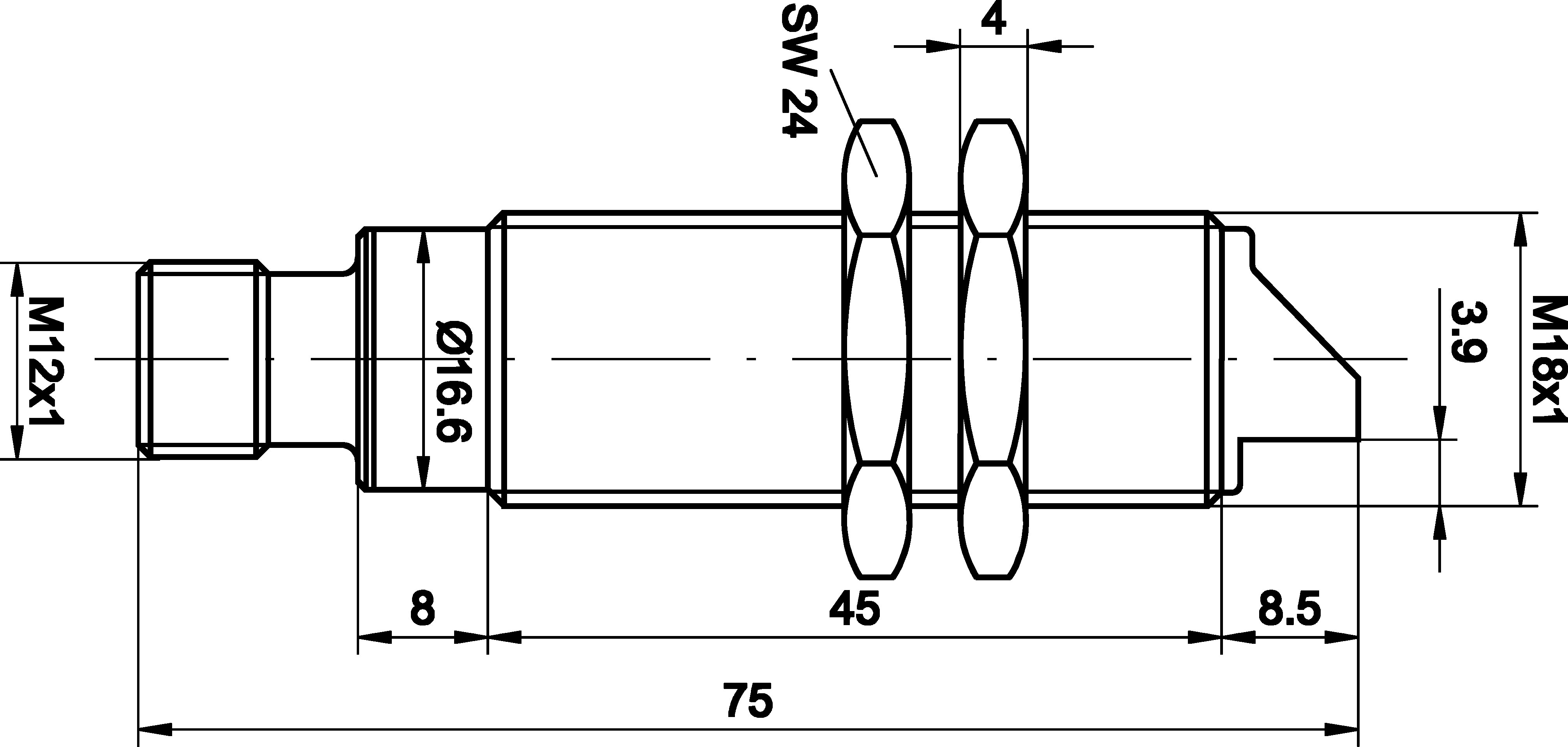

Właściwości mechaniczne
- Projekt
- Cylinder, gwint
- Długość gwintu
- 45mm
- Podziałka gwintu
- 1mm
- Długość
- 75mm
- Maksymalny moment dokręcania
- 20Nm
- Powierzchnia
- chromowany
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- mosiądz
- Wymiar gwintu
- M18
Właściwości optyczne
- Rodzaj światła
- Światło czerwone niespolaryzowane
- Emisja światła
- Boczny
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 660nm
Znajdź akcesoria dla OS18002C
w tych grupach produktów:
Montaż
Kąt obrotu dla EM65 / typ M18
Montaż wspornika głowicy kulowej
W magazynie
W magazynie
System montażowy dla AY000117
W magazynie
Niedobór zapasów
System montażu Cylindryczny M18
Niedobór zapasów
Niedobór zapasów
W magazynie
Tuleja adaptera M18 do Ø20
Niedobór zapasów
Typ montażu M18
Niedobór zapasów
W magazynie
W magazynie
Nadajnik / odbiornik
Akcesoria OS18
Technologia połączeń
3-żyłowe gniazda kablowe M12
4-pinowe gniazda kablowe M12, możliwość montażu
5-pinowe gniazda kablowe M12, możliwość montażu
Adapter 3-pinowe gniazdo M12 / 3-pinowa wtyczka M8
Adapter 4-stykowe gniazdo M12 / 4-stykowa wtyczka M8
Gniazda kablowe Gniazdo M12 Wtyczka M8 3-przewodowe
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Gniazda kablowe Gniazdo M12 z diodą LED Wtyczka M12 4-przewodowa
Gniazda kablowe Gniazdo M12 z diodą LED Wtyczka M8 3-przewodowa
Załączniki
Jednostka oczyszczania powietrza M18
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 433 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 433 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 480 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
Ulotka produktu
Biała księga
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Numer homologacji UL / CSA | E486083 |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 100 Czujniki optyczne |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 69g |
| Ślad CO2 | 0,2kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
