Czujniki optyczne - Siatka świetlna

OY410526

OY410526
Cena katalogowa
586,30 €
Ilość Cena Oszczędności
1 586,30 € –
5 568,71 € 3% / 17,59 €
10 556,99 € 5% / 29,32 €
20 539,40 € 8% / 46,90 €
50 515,94 € 12% / 70,36 €
Niedobór zapasów
Siatka świetlna, 212x20x40mm, wysokość pola 190, rozdzielczość 8mm, Sn: 0.3-4m, 22-26V DC, PNP/NPN antivalent, złącze M12 4pin/4pin, IP65, aluminium+PMMA
W zestawie Nadajnik i odbiornik

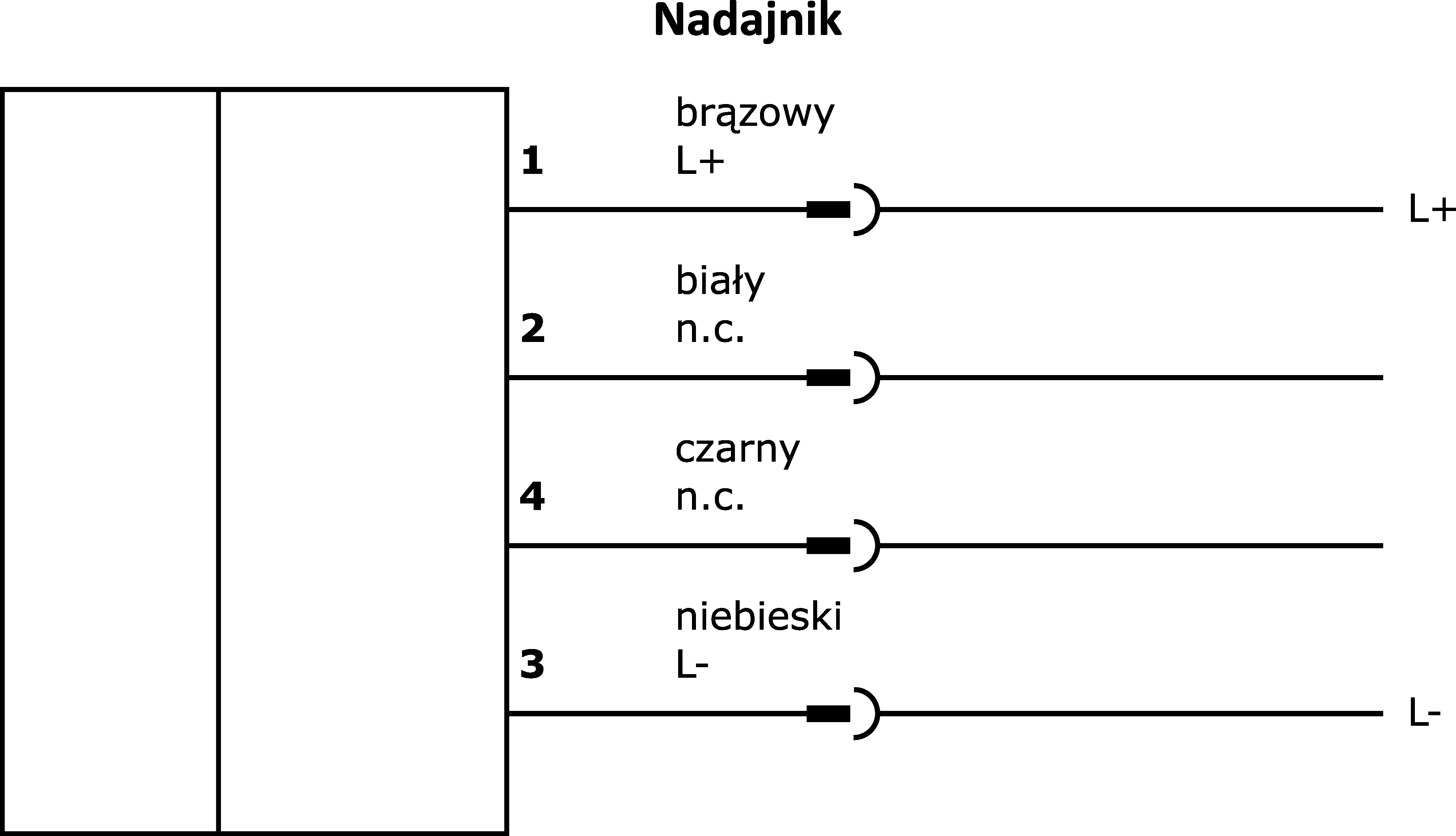

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki optyczne - Siatka świetlna

Wielofunkcyjne siatki świetlne to bariery świetlne, w których zintegrowanych jest kilka wiązek. Jeśli tylko jedna wiązka zostanie przerwana, wyjścia przełączające odbiornika zmieniają stan. Urządzenia te są stosowane tam, gdzie standardowy czujnik fotoelektryczny z tylko jedną wiązką nie jest wystarczający, na przykład do kontroli wyrzutu. Dostępne są urządzenia o różnych odległościach wiązki i wysokościach pola.

Inne właściwości

Temperatura otoczenia
-5 - 50°C

Właściwości elektryczne

Rozdzielczość
8mm
Wykonywanie funkcji przełączania
przeciwwartościowy
Projekt połączenia elektrycznego
Złącze wtykowe M12
Konstrukcja wyjścia przełączającego
Push/pull
Znamionowy prąd przełączania
80mA
Odbiornik prądu w obwodzie otwartym
60mA
Przetwornik prądu w obwodzie otwartym
60mA
Odbiornik z numerem bieguna
4
Nadajnik numeru bieguna
4
Czas reakcji
1,9ms
Odległość przełączania
300 - 4 000mm
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Szerokość
40mm
Wysokość pola
190mm
Wysokość
212mm
Długość
20,5mm
Klasa ochrony (IP)
IP65
Materiał aktywnej powierzchni czujnika
Tworzywa sztuczne (PMMA)
Materiał obudowy
Aluminium
Znajdź akcesoria dla OY410526 w tych grupach produktów:
