PT66A610
Niedobór zapasów
Czujnik laserowy, przycisk, 65x50x20mm, Sn: 200-1500, 12-28V DC, 2x PNP NC/NO, 5-stykowe złącze wtykowe M12, IP67, odlew cynkowy+szkło, dioda laserowa, światło czerwone, kropka, teach-in
Porównaj
Czujniki laserowe - Przycisk z funkcją tłumienia tła
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Temperatura otoczenia
- 0 - 50°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 6ms
- Liczba wyjść przełączających
- 2
- Rodzaj funkcji przełączania
- Styk normalnie zamknięty/normalnie otwarty

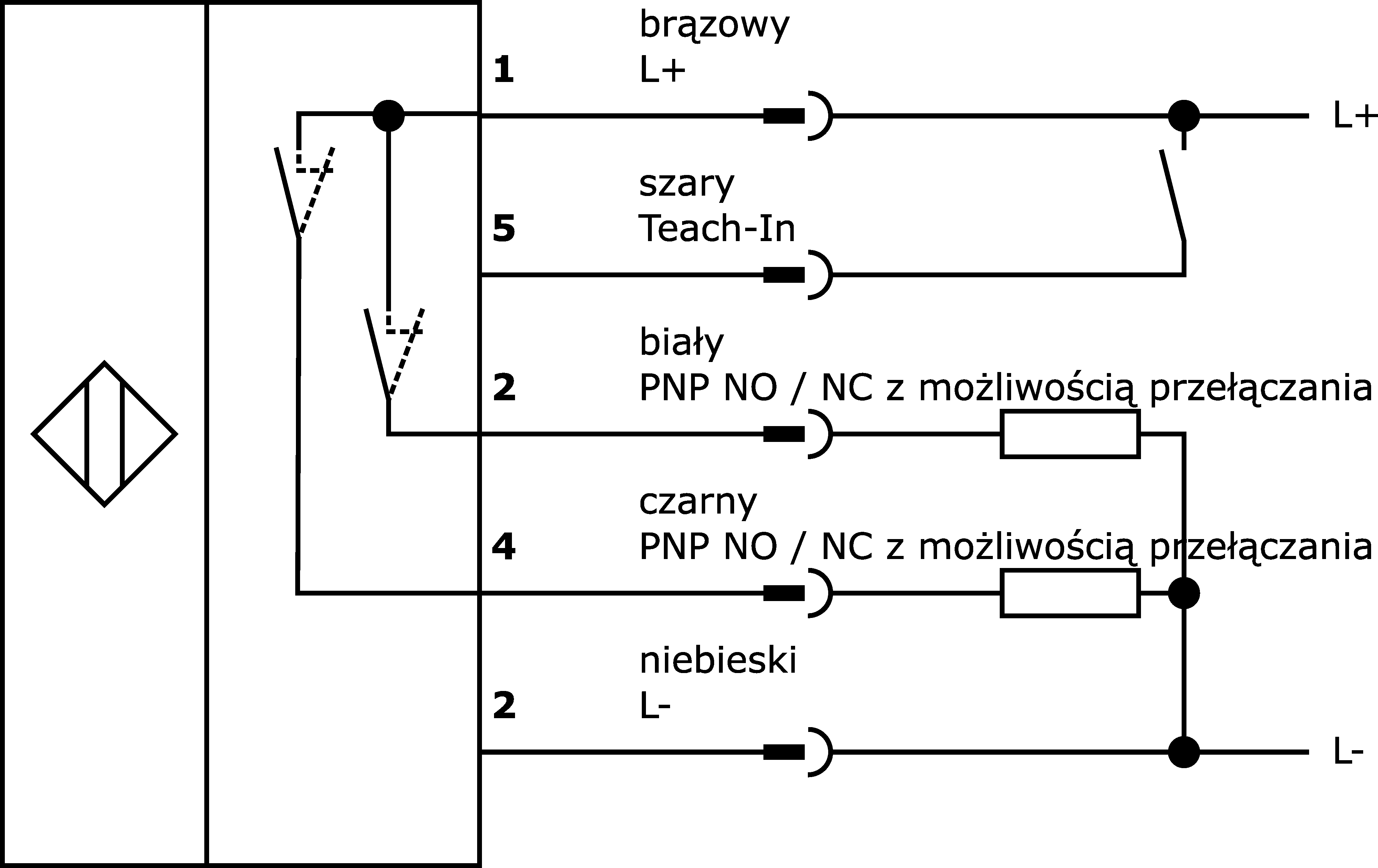

- Rodzaj połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 100mA
- Procedura ustawiania
- Teach-In
- Moc lasera
- 1mW
- Prąd bez obciążenia
- 100mA
- Liczba biegunów
- 5
- Odległość przełączania
- 200 - 1 500mm
- Spadek napięcia
- 5V
- Marnowanie czasu
- 18ms
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 20,4mm
- Wysokość
- 65mm
- Długość
- 50mm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- Odlew cynkowy
Właściwości optyczne
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Dioda laserowa, światło czerwone
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 675nm
- Średnica plamki świetlnej w punkcie centralnym
- 1mm
