Czujniki laserowe - Pomiar odległości

PT98E292

PT98E292
Cena katalogowa
2.678,50 €
Ilość Cena Oszczędności
1 2.678,50 € –
5 2.598,15 € 3% / 80,36 €
10 2.544,58 € 5% / 133,93 €
20 2.464,22 € 8% / 214,28 €
50 2.357,08 € 12% / 321,42 €
Niedobór zapasów
Czujnik laserowy, skaner, 50x187x96mm, Sn:200-30000mm, rozdzielczość 100µm, pomiar porównania faz, 10-30V DC, programowalny/konfigurowalny, 4-20mA, złącze wtykowe M18 12pin, IP65, aluminium anodowane/anodowane+szkło, RS-232, dioda laserowa, światło czerwone,...
W zestawie Kabel połączeniowy, Śruba

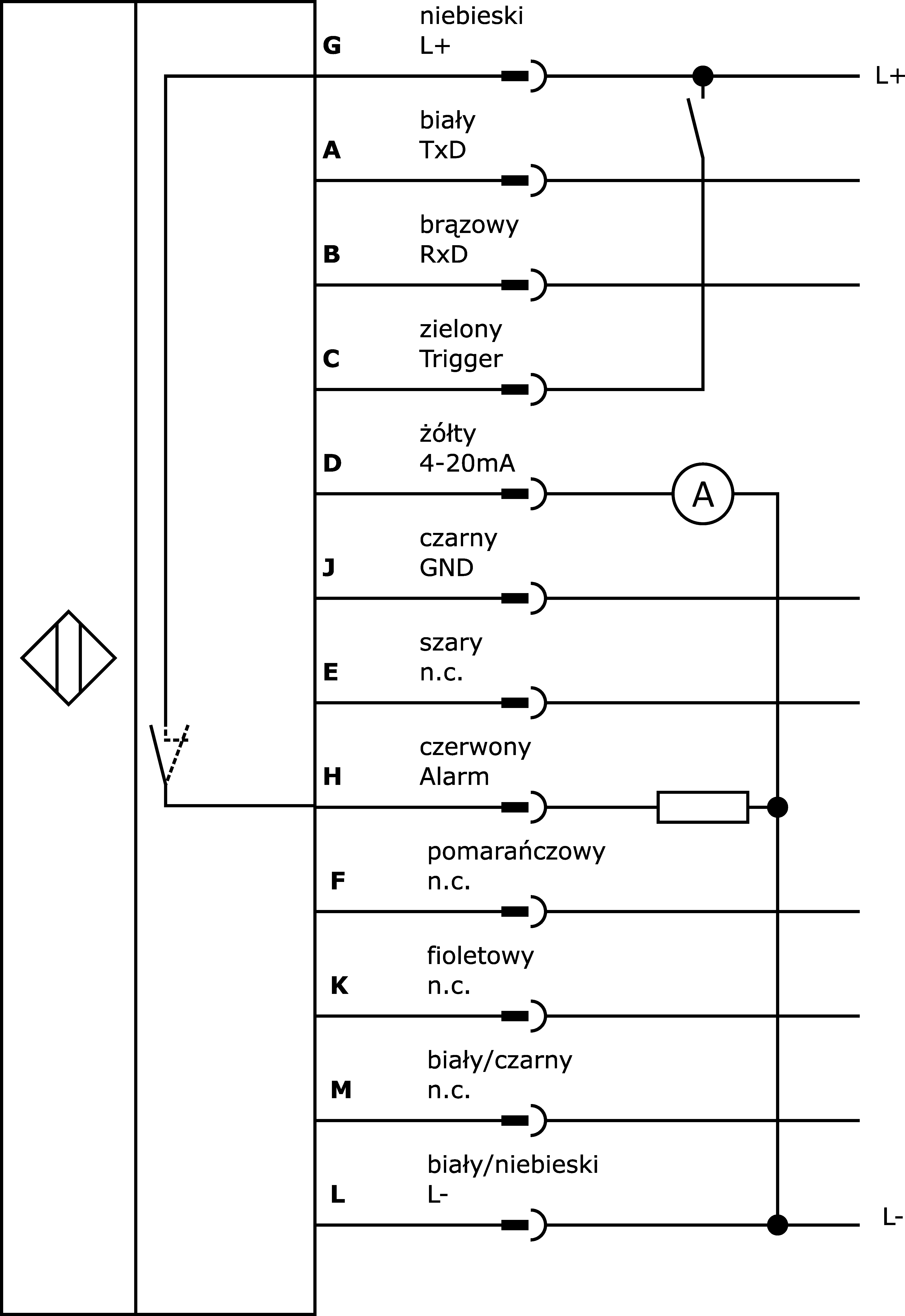

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki laserowe - Pomiar odległości

Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane w urządzeniu zmienia swój stan.

Inne właściwości

Temperatura otoczenia
-10 - 50°C
Nośnik odniesienia / obiekt
Materiał o współczynniku odbicia 90%

Właściwości elektryczne

Rozdzielczość
0,1mm
Rodzaj funkcji przełączania
Programowalne/konfigurowalne
Typ wyjścia analogowego
4 - 20 mA
Rodzaj połączenia elektrycznego
Złącze wtykowe M18
Znamionowy prąd przełączania
500mA
Procedura ustawiania
Parametryzacja
Prąd bez obciążenia
100mA
Liczba biegunów
12
Względne odchylenie liniowości
1%
Względna powtarzalność
1%
Bezwzględne odchylenie liniowości
1mm
Zasada pomiaru
Pomiar porównawczy fazy
Obsługiwany interfejs komunikacyjny
RS232
Zakres pomiarowy
200 - 30 000mm
Wyświetlacz
Wyświetlacz LED
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Projekt
Prostopadłościan
Szerokość
96mm
Wysokość
50mm
Długość
186,6mm
Powierzchnia
anodowany/anodowana
Klasa ochrony (IP)
IP65
Materiał aktywnej powierzchni czujnika
szkło
Materiał obudowy
Aluminium

Właściwości optyczne

Klasa lasera
Klasa 2
Rodzaj światła
Dioda laserowa, światło czerwone
Kształt wiązki światła
Punkt
Długość fali czujnika
650nm
Znajdź akcesoria dla PT98E292 w tych grupach produktów:

Inne czujniki

Laser do tablic rejestracyjnych klasy 2

AP000026
AP000026
Akcesoria Laser, pasek etykietujący/etykieta, plastik
8,50 €
Twoja cena
Niedobór zapasów

Odbłyśniki i folie odblaskowe do laserów

AP000027
AP000027
Akcesoria Laser, reflektor, 100x50mm, samoprzylepny, -40-70°C, plastik+plastik, polaryzacja, możliwość dziurkowania i…
25,20 €
Twoja cena
W magazynie
AP000035
AP000035
Akcesoria Laser, reflektor, 6x59x20mm, otwór na śrubę, 2xØ4.5mm, -40-70°C, IP67, PMMA+PMMA, polaryzacja, mikropryzmaty
20,70 €
Twoja cena
W magazynie
AP000048
AP000048
Akcesoria Laser, reflektor, 6,5x51x60mm, otwór szczelinowy, 2xØ4,8x8,8mm, IP69k, PMMA+PMMA, polaryzacja, mikropryzmaty
26,90 €
Twoja cena
Niedobór zapasów
AP000049
AP000049
Akcesoria Laser, reflektor, 7.8x60x41mm, otwór na śrubę, 2xØ3.8mm, IP69k, PMMA+PMMA, polaryzacja, mikropryzmaty
21,80 €
Twoja cena
Na żądanie

Zasilanie 24V DC / 2 - 10A

NG320301
NG320301
Zasilacz DC, 1-fazowy, 125x102x32mm, 24-28V, 3.2A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC, złącze śrubowe, IP20,…
42,20 €
Twoja cena
W magazynie
NG400501
NG400501
Zasilacz DC, 1-fazowy, 125x114x40mm, 24-28V, 5A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC, złącze śrubowe, IP20,…
50,70 €
Twoja cena
W magazynie
NG520201
NG520201
Zasilacz DC, 1-fazowy, 90x58x52mm, 21.6-29V, 2.5A, 85-264V AC 50Hz, 85-264V AC 60Hz, 120-370V DC, złącze śrubowe, IP20,…
32,50 €
Twoja cena
W magazynie
NG52F001
NG52F001
Zasilacz DC, 1-fazowy, 109x52x34mm, 24VDC, 2.5A, 85-305V AC 50Hz, złącze śrubowe, IP20, tworzywo sztuczne,…
31,00 €
Twoja cena
Na żądanie
NG631001
NG631001
Zasilacz DC, 1-fazowy, 125x114x63mm, 24-28V, 10A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC, złącze śrubowe, IP20,…
89,60 €
Twoja cena
W magazynie

Narzędzie

Tester czujników

VY000004
VY000004
Zasilacz DC, tester czujników, 120x26x72mm, 18V, 0.04A, 4-pinowe złącze sprężynowe, IP20, tworzywo sztuczne
85,50 €
Twoja cena
W magazynie

Technologia połączeń

Kabel połączeniowy PT98E294

VK50C020
VK50C020
Kabel połączeniowy, 5 m, gniazdo Binder723 12-stykowe proste, wolny koniec kabla, 12-żyłowy
154,10 €
Twoja cena
Na żądanie
VKA0C368
VKA0C368
Kabel połączeniowy, 10 m, gniazdo 12-stykowe proste, wolny koniec kabla, 12-żyłowy
213,20 €
Twoja cena
Na żądanie
VKB0E223
VKB0E223
Kabel połączeniowy, 20 m, gniazdo Binder723 12-pin, wolny koniec kabla, 12-żyłowy
399,80 €
Twoja cena
Na żądanie
Klasyfikacja Klasa
eClass-7.0 27270801
eClass-7.1 27270801
eClass-8.0 27270801
eClass-9.0 27270801
eClass-9.1 27270801
ETIM-6.0 EC001825
ETIM-7.0 EC001825
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 169 Przycisk lasera (analogowy)
Wymiary opakowania 205 x 110 x 300mm
Masa brutto 1 429g
Ślad CO2 8,47kg CO₂e
Numer taryfy celnej 85365019
Numer WEEE 40951076
