Czujniki przepływu - Czujniki powietrza

SL550708

SL550708
Cena katalogowa
509,30 €
Ilość Cena Oszczędności
1 509,30 € –
5 494,02 € 3% / 15,28 €
10 483,84 € 5% / 25,47 €
20 468,56 € 8% / 40,74 €
50 448,18 € 12% / 61,12 €
Na żądanie
Czujnik przepływu, powietrza, kalorymetryczny, 80x61x30mm, G 1/2 "mm, 12-24V DC, kabel 2m PVC, plastikowy PC, odporność na ciśnienie 15bar, 5-1000l/min, z wyświetlaczem LCD, parametryzacja, IP40, zintegrowany czujnik ciśnienia

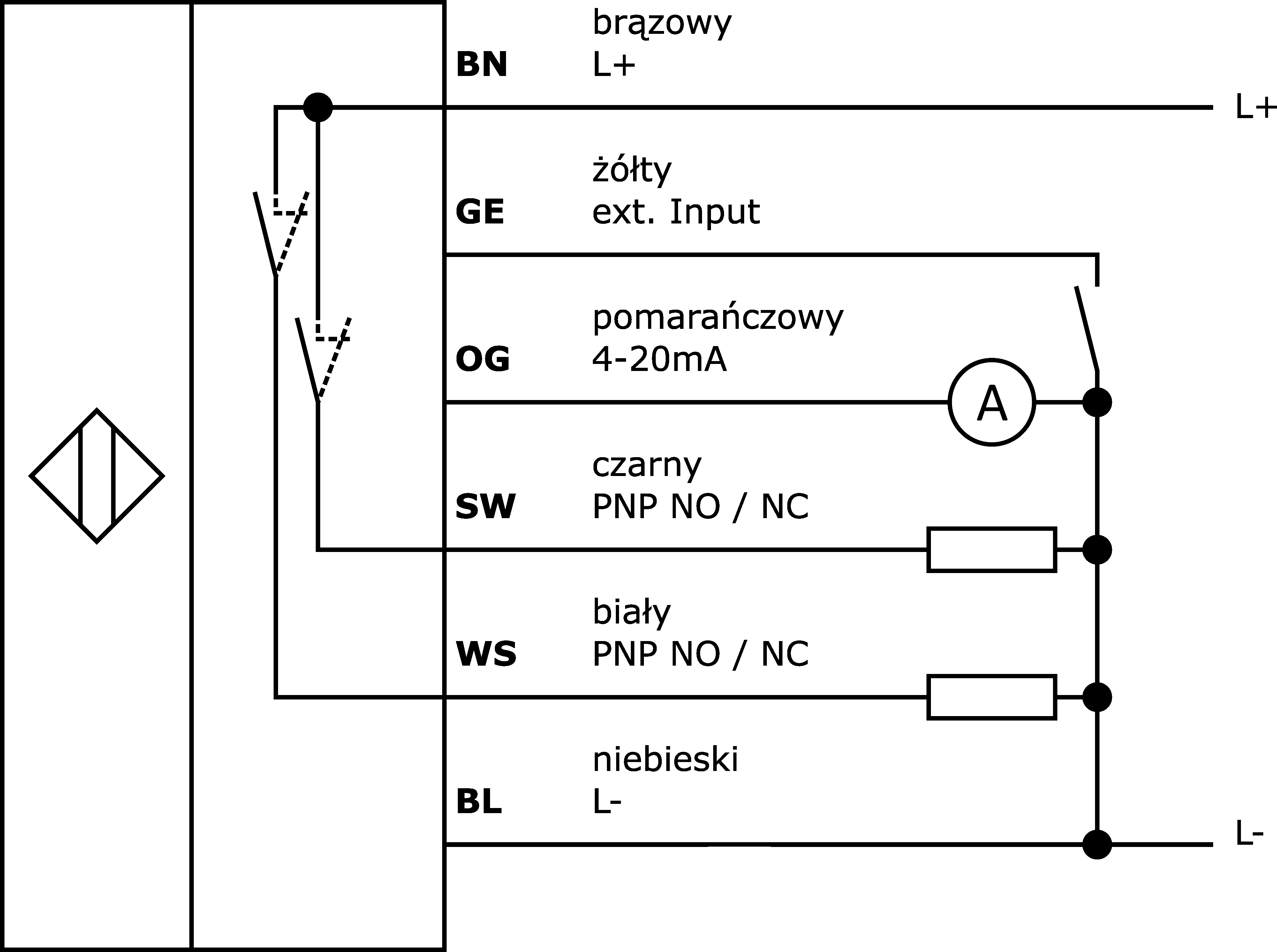

Schemat połączeń
Szkic wymiarowy
Porównaj

Czujniki przepływu - Czujniki powietrza

Działanie czujnika przepływu opiera się na zasadzie kalorymetrycznej. Czujnik jest podgrzewany o kilka stopni Celsjusza od wewnątrz w porównaniu do medium, w którym się znajduje. Jeśli medium przepływa, ciepło generowane w czujniku jest rozpraszane przez medium. Temperatura czujnika jest mierzona i porównywana z temperaturą medium, która również jest mierzona. Stan przepływu dla każdego medium można określić na podstawie uzyskanej różnicy temperatur. Zastosowania tych czujników obejmują monitorowanie systemów chłodzenia, systemów wentylacyjnych, suchobiegu pomp oraz monitorowanie obecności przepływów cieczy lub gazów.

Inne właściwości

Wilgotność względna (bez kondensacji)
35 - 85%
Temperatura otoczenia
0 - 50°C
Nośnik odniesienia / obiekt
Powietrze
Zastosowania
Zastosowania pneumatyczne

Właściwości elektryczne

Liczba wejść cyfrowych
1
Liczba wyjść przełączających
2
Wykonywanie funkcji przełączania
Programowalne/konfigurowalne
Konstrukcja wyjścia analogowego
4 - 20 mA
Projekt połączenia elektrycznego
Kable
Konstrukcja wyjścia przełączającego
PNP
Znamionowy prąd przełączania
125mA
Procedura ustawiania
Parametryzacja
Zakres pomiaru ciśnienia
0 - 10bar
Zasada pomiaru
Kalorymetryczny
Zakres pomiaru objętości przepływu
5 - 1 000l/min
Wyświetlacz
Wyświetlacz LCD
Liczba wyjść analogowych
1
Liniowość
±3% zakresu pomiarowego
Gwarantowany zakres pomiarowy (ciśnienie)
0 - 100% zakresu pomiarowego
Gwarantowany zakres pomiarowy (przepływ)
2 - 100% zakresu pomiarowego
Dokładność wyjścia analogowego (ciśnienie)
±2,5% zakresu pomiarowego
Dokładność wyjścia analogowego (przepływ)
±5% zakresu pomiarowego
Dokładność wyświetlacza (ciśnienie)
±2% zakresu pomiarowego
Dokładność wyświetlacza (przepływ)
±3% zakresu pomiarowego
Powtarzalność (ciśnienie)
±0,2% zakresu pomiarowego
Dokładność powtarzania (przepływ)
±1% zakresu pomiarowego (±2% przy czasie reakcji 50ms)
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Podłączenie elektryczne
Kabel 2m

Właściwości mechaniczne

Średnica kabla
4mm
Przekrój poprzeczny rdzenia
0,15mm²
Liczba rdzeni
6
Projekt połączenia procesowego
G1/2 cala
Projekt
Prostopadłościan, kompaktowy
Szerokość
30mm
Wytrzymałość na ściskanie
15bar
Wysokość
61,65mm
Długość kabla
2m
Długość
80mm
Temperatura przechowywania
-10 - 60°C
Średnia temperatura
0 - 50°C
Klasa ochrony (IP)
IP40
Materiał obudowy
Tworzywo sztuczne
Materiał czujnika
Aluminium
Kierunek przepływu
Jednokierunkowy
wymiary
80x30x61,65 mm
Klasyfikacja Klasa
eClass-7.0 27371815
eClass-7.1 27371815
eClass-8.0 27371815
eClass-9.0 27371815
eClass-9.1 27371815
ETIM-6.0 EC002580
ETIM-7.0 EC002580
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 300 Czujniki przepływu
Wymiary opakowania 70 x 40 x 125mm
Masa brutto 237g
Ślad CO2 1,77kg CO₂e
Numer taryfy celnej 90268020
Numer WEEE 40951076
