Czujniki przepływu - Pomiar zużycia sprężonego powietrza

SL930022

SL930022
Cena katalogowa
1.163,00 €
Na żądanie
Czujnik przepływu, powietrza, kalorymetryczny, 139x80x135mm, G1 1/4", 12-36V DC, złącze wtykowe M12 5-pin, plastikowy PC, odporność na ciśnienie 16bar, z wyświetlaczem, parametryzacja, RS-485

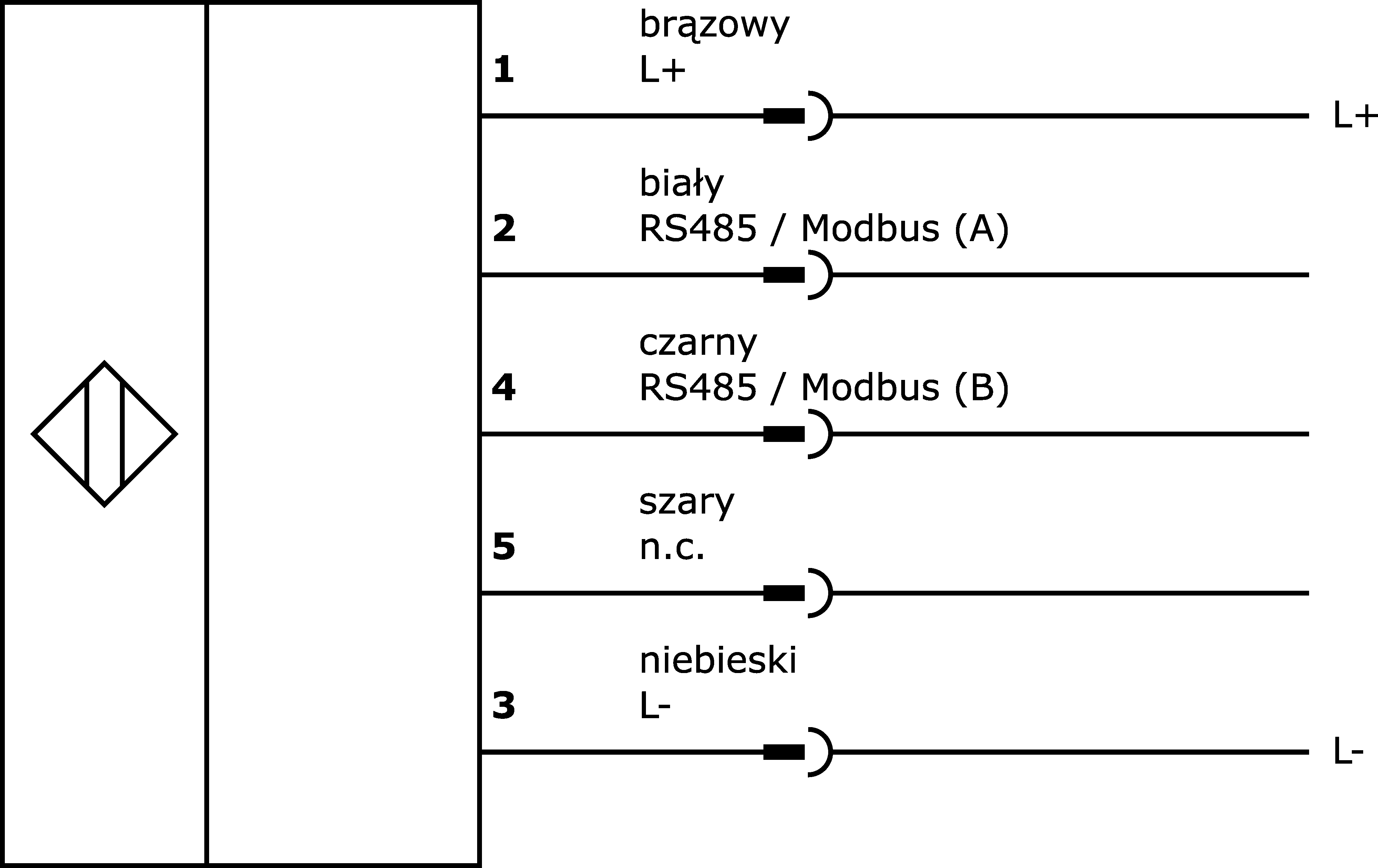

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki przepływu - Pomiar zużycia sprężonego powietrza

Działanie czujnika przepływu opiera się na zasadzie kalorymetrycznej. Czujnik jest podgrzewany o kilka stopni Celsjusza od wewnątrz w porównaniu do medium, w którym się znajduje. Jeśli medium przepływa, ciepło generowane w czujniku jest rozpraszane przez medium. Temperatura czujnika jest mierzona i porównywana z temperaturą medium, która również jest mierzona. Stan przepływu dla każdego medium można określić na podstawie uzyskanej różnicy temperatur. Czujniki te są wykorzystywane między innymi jako urządzenia do pomiaru zużycia sprężonego powietrza.

Inne właściwości

Zakres funkcji
Prostowanie przepływu
Temperatura otoczenia
-20 - 70°C
Dokładność pomiaru
± 1,5% zakresu pomiarowego ± 0,3% końca zakresu pomiarowego
Nośnik odniesienia / obiekt
Powietrze
Zastosowania
Zastosowania pneumatyczne

Właściwości elektryczne

Projekt połączenia elektrycznego
Złącze wtykowe M12
Procedura ustawiania
Parametryzacja
Prąd bez obciążenia
140mA
Liczba biegunów
5
Zasada pomiaru
Kalorymetryczny
Obsługiwany interfejs komunikacyjny
RS485
Zakres pomiaru objętości przepływu
0 - 8 833,33l/min
Zakres pomiaru prędkości przepływu
0,18 - 185m/s
Wyświetlacz
Wyświetlacz TFT
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Projekt połączenia procesowego
G1 1/4 cala
Projekt
Prostopadłościan, kompaktowy
Szerokość
135mm
Wytrzymałość na ściskanie
16bar
Wysokość
139,1mm
Długość
80mm
Średnia temperatura
-20 - 60°C
Klasa ochrony (IP)
IP65
Materiał obudowy
Plastik PC
Materiał czujnika
Aluminium
