NOWOŚCI W PROGRAMIE

SY92F004

SY92F004
Cena katalogowa
1.265,00 €
Na żądanie
Czujnik przepływu, azot, kalorymetryczny, 183x75x475mm, R 1", 18-36V DC, 4-20mA, złącze wtykowe M12 5-pin, plastikowy PC, odporność na ciśnienie 16bar, z wyświetlaczem, parametryzacja, RS-485, MBus

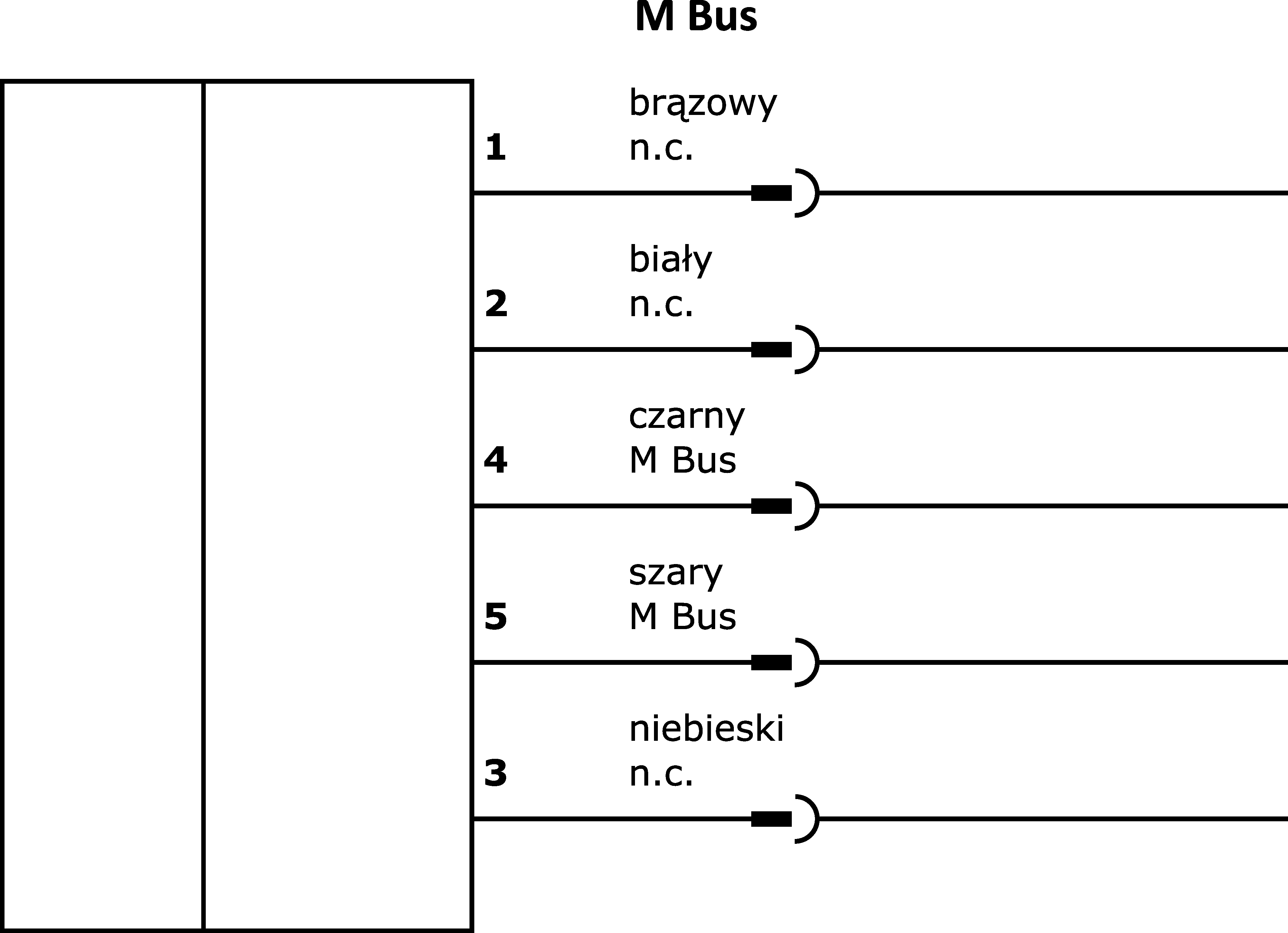

Schemat połączeń
Model 3D
Porównaj

Czujniki przepływu - Pomiar zużycia różnych gazów

Działanie czujnika przepływu opiera się na zasadzie kalorymetrycznej. Czujnik jest podgrzewany o kilka stopni Celsjusza od wewnątrz w porównaniu do medium, w którym się znajduje. Jeśli medium przepływa, ciepło generowane w czujniku jest rozpraszane przez medium. Temperatura czujnika jest mierzona i porównywana z temperaturą medium, która również jest mierzona. Stan przepływu dla każdego medium można określić na podstawie uzyskanej różnicy temperatur. Czujniki te są wykorzystywane między innymi jako urządzenia do pomiaru zużycia sprężonego powietrza.

Inne właściwości

Wilgotność względna (bez kondensacji)
95%
Temperatura otoczenia
-20 - 70°C
Dokładność pomiaru
± 1,5% zakresu pomiarowego ± 0,3% końca zakresu pomiarowego
Nośnik odniesienia / obiekt
Azot
Zastosowania
Zastosowania pneumatyczne

Właściwości elektryczne

Konstrukcja wyjścia analogowego
4 - 20 mA
Projekt połączenia elektrycznego
Złącze wtykowe M12
Konstrukcja połączenia interfejsu
Złącze wtykowe M12
Procedura ustawiania
Parametryzacja
Kodowanie połączenia interfejsu
A
Rezystor obciążenia (wyjście prądowe)
500kOhm
Prąd bez obciążenia
120mA
Zasada pomiaru
Kalorymetryczny
Liczba biegunów połączenia interfejsu
5
Obsługiwany interfejs komunikacyjny
MBus, Modbus RTU
Zakres pomiaru objętości przepływu
8,33 - 4 833,33l/min
Zakres pomiaru prędkości przepływu
0,18 - 185m/s
Wyświetlacz
Wyświetlacz TFT
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Liczba biegunów połączenia elektrycznego
5
Kodowanie połączenia elektrycznego
A
Napięcie robocze
Podłączenie elektryczne

Właściwości mechaniczne

Projekt połączenia procesowego
R1 cal
Projekt
Prostopadłościan, zintegrowana sekcja pomiarowa
Szerokość
475mm
Wytrzymałość na ściskanie
16bar
Wysokość
182,6mm
Długość
75mm
Średnia temperatura
-30 - 80°C
Klasa ochrony (IP)
IP65
Materiał obudowy
Plastik PC
Materiał czujnika
Stal nierdzewna 1.4301
wymiary
Znajdź akcesoria dla SY92F004 w tych grupach produktów:

Inne czujniki

Nasadka uszczelniająca Sekcja pomiarowa

AS000015
AS000015
Zaślepka gwintowana, M32x1,5, aluminium, do 16 barów
26,30 €
Twoja cena
Na żądanie
AS000016
AS000016
Zaślepka gwintowana, M32x1,5, stal nierdzewna
54,80 €
Twoja cena
Na żądanie

Ponowna kalibracja wbudowanych czujników przepływu

AS000019
AS000019
Dokumentacja, ponowna kalibracja, czujnik przepływu SL/SY, z wyłączeniem czyszczenia i naprawy
507,80 €
Twoja cena
Na żądanie

Technologia połączeń

5-żyłowe gniazda kablowe M12 z ekranem

VK205621
VK205621
Kabel połączeniowy, 2 m, gniazdo M12 5-stykowe kątowe, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø6 mm, 60 V,…
24,00 €
Twoja cena
W magazynie
VK205625
VK205625
Kabel połączeniowy, 2 m, gniazdo M12 5-stykowe proste, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø6 mm, 60 V,…
24,00 €
Twoja cena
Niedobór zapasów
VK505621
VK505621
Kabel połączeniowy, 5m, gniazdo M12 5-stykowe kątowe, wolna końcówka kabla, 5x0,34mm², PUR (poliuretan), Ø6mm, 60V,…
29,80 €
Twoja cena
W magazynie
VK505625
VK505625
Kabel połączeniowy, 5m, gniazdo M12 5-stykowe proste, wolna końcówka kabla, 5x0,34mm², PUR (poliuretan), Ø6mm, 60V,…
29,80 €
Twoja cena
W magazynie
VKA05621
VKA05621
Kabel połączeniowy, 10 m, gniazdo M12 5-stykowe kątowe, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø6 mm, 60 V,…
42,20 €
Twoja cena
W magazynie
VKA05625
VKA05625
Kabel połączeniowy, 10 m, gniazdo M12 5-stykowe proste, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø6 mm, 60 V,…
42,20 €
Twoja cena
W magazynie
VKAE5625
VKAE5625
Kabel połączeniowy, 15 m, gniazdo M12 5-stykowe proste, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø6 mm, 60 V,…
51,90 €
Twoja cena
W magazynie
VKB05621
VKB05621
Kabel połączeniowy, 20 m, gniazdo M12 5-stykowe kątowe, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø5,6 mm, 60 V,…
62,80 €
Twoja cena
W magazynie
VKB05625
VKB05625
Kabel połączeniowy, 20 m, gniazdo M12 5-stykowe proste, wolny koniec kabla, 5x0,34 mm², PUR (poliuretan), Ø5,6 mm, 60 V,…
62,00 €
Twoja cena
W magazynie

Gniazda kablowe Gniazdo M12 Wtyk M12 5-przewodowy

VK030F28
VK030F28
Kabel połączeniowy, 0,3 m, gniazdo M12 5-stykowe proste, wtyczka M12 5-stykowa prosta, 5-żyłowy, PUR (poliuretan),…
19,70 €
Twoja cena
Niedobór zapasów
VK060F28
VK060F28
Kabel połączeniowy, 0,6 m, gniazdo M12 5-stykowe proste, wtyczka M12 5-stykowa prosta, 5-żyłowy, PUR (poliuretan),…
20,00 €
Twoja cena
Niedobór zapasów
VK150F28
VK150F28
Kabel połączeniowy, 1,5 m, gniazdo M12 5-stykowe proste, wtyczka M12 5-stykowa prosta, 5-żyłowy, PUR (poliuretan),…
21,80 €
Twoja cena
W magazynie
VK200F28
VK200F28
Kabel połączeniowy, 2 m, gniazdo M12 5-stykowe proste, wtyczka M12 5-stykowa prosta, 5-żyłowy, PUR (poliuretan), odporny…
22,70 €
Twoja cena
W magazynie
VKA00F28
VKA00F28
Kabel połączeniowy, 10 m, gniazdo M12 5-stykowe proste, wtyczka M12 5-stykowa prosta, 5-żyłowy, PUR (poliuretan),…
33,90 €
Twoja cena
Na żądanie
Klasyfikacja Klasa
eClass-7.0 27371815
eClass-7.1 27371815
eClass-8.0 27371815
eClass-9.0 27371815
eClass-9.1 27371815
ETIM-6.0 EC002580
ETIM-7.0 EC002580
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 725 Pomiar sprężonego powietrza / wycieków
Wymiary opakowania 165 x 225 x 500mm
Masa brutto 1 946g
Numer taryfy celnej 90268020
Numer WEEE 40951076
