UT210071
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 322,00 € | – |
| 5 | 312,34 € | 3% / 9,66 € |
| 10 | 305,90 € | 5% / 16,10 € |
| 20 | 296,24 € | 8% / 25,76 € |
| 50 | 283,36 € | 12% / 38,64 € |
Na żądanie
Czujnik ultradźwiękowy, przycisk, 50x15x21mm, Sn: 10-250, 12-30V DC, 4-20mA, złącze wtykowe M8 4-pin, IP67, plastik, teach-in, wiązka dźwiękowa z boku
Porównaj
Czujniki ultradźwiękowe - Pomiar odległości
Czujniki ultradźwiękowe działają bezdotykowo i nie ulegają zużyciu. W zależności od wersji mają jedno lub więcej wyjść przełączających, ale istnieją również wersje, które wysyłają proporcjonalny do odległości sygnał prądowy lub napięciowy. Mogą być również stosowane w trudnych warunkach środowiskowych. Główną zaletą tych urządzeń jest to, że materiał i właściwości powierzchni wykrywanych obiektów mogą być niemal dowolne. Wykrywane mogą być materiały stałe, ciekłe, ziarniste i sypkie. Kształt i kolor obiektów nie mają wpływu na wynik detekcji. Szczególne znaczenie ma również możliwość wykrywania materiałów przezroczystych, takich jak folie lub ciecze. Czujniki ultradźwiękowe są wykorzystywane do pomiaru odległości (np. wykrywanie średnicy, kontrola pętli), kontroli poziomu lub wysokości napełnienia (np. wykrywanie silosu), pozycjonowania i wykrywania obecności (np. pozycjonowanie szyby, kontrola rozdarcia folii, wykrywanie szklanych butelek).
Inne właściwości
- Temperatura otoczenia
- -25 - 65°C
- Zastosowania
- Wykrywanie poziomu
Właściwości elektryczne
- Czas reakcji
- 25ms
- Rozdzielczość
- 0,3mm
- Konstrukcja wyjścia analogowego
- 4 - 20 mA
- Projekt połączenia elektrycznego
- Złącze wtykowe M8
- Procedura ustawiania
- Teach-In
- Histereza względna
- 4%
- Rezystor obciążenia (wyjście prądowe)
- 0,1kOhm
- Prąd bez obciążenia
- 11mA
- Liczba biegunów
- 4
- Ripple
- 10%
- Wyjście dźwięku
- Boczny
- Dryft temperatury w całym zakresie pomiarowym
- 2%
- Częstotliwość nośna
- 370kHz
- Bezwzględna powtarzalność
- 0,5mm
- Zakres pomiarowy
- 10 - 250mm
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
- Napięcie robocze

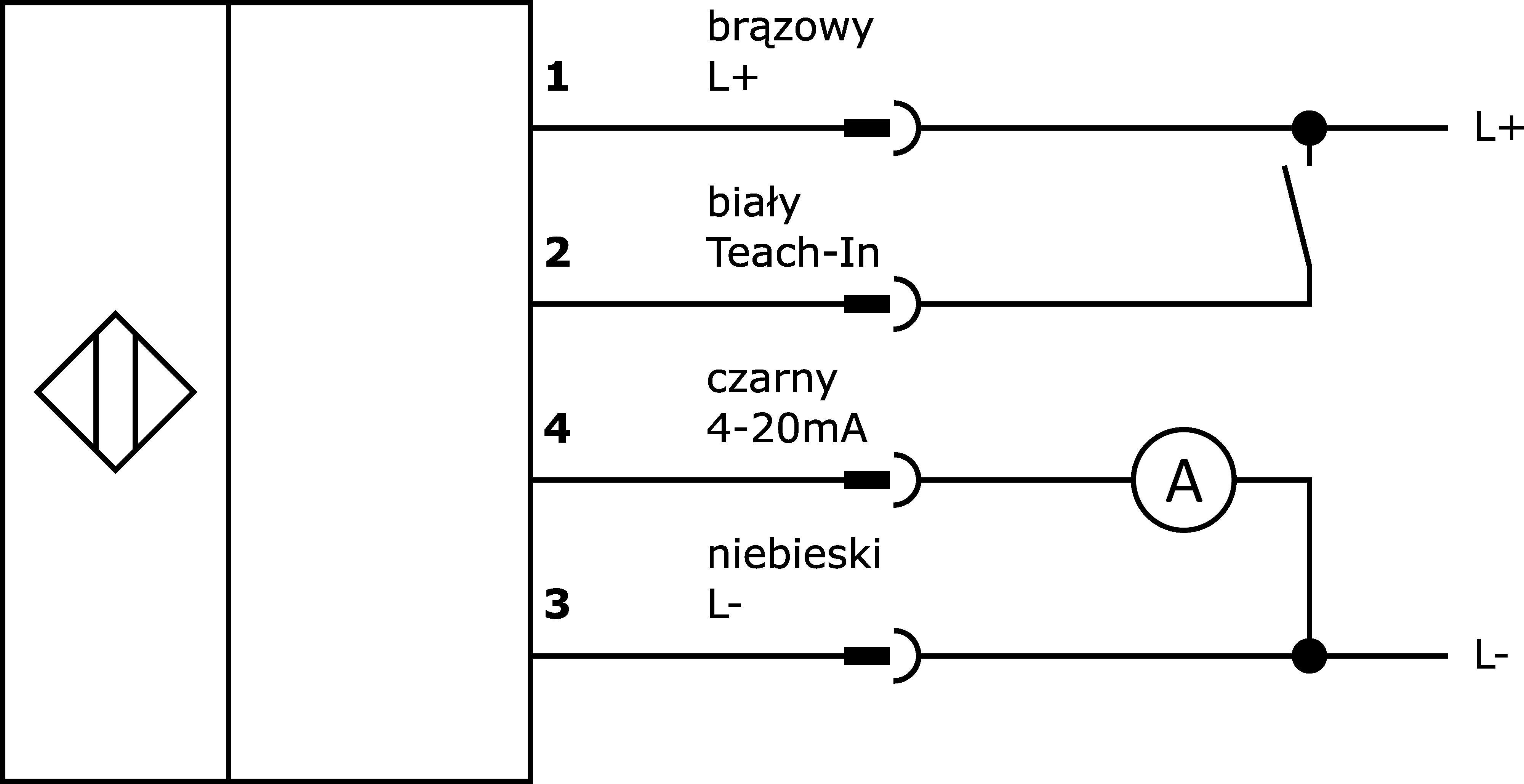

- Podłączenie elektryczne
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 20,5mm
- Wysokość
- 50,2mm
- Długość
- 15mm
- Temperatura przechowywania
- -25 - 75°C
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- Tworzywo sztuczne
- wymiary
Znajdź akcesoria dla UT210071
w tych grupach produktów:
Montaż
System montażowy dla AY000116
Niedobór zapasów
Technologia połączeń
4-przewodowe gniazda kablowe M8
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 473 KB
-
pdfZgodność materiałowaPDF-Plik, 481 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 255 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfFlyer fluid technologyPDF-Plik, 3.5 MB
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
Biała księga
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270804 |
| eClass-7.1 | 27270804 |
| eClass-8.0 | 27270804 |
| eClass-9.0 | 27270804 |
| eClass-9.1 | 27270804 |
| ETIM-6.0 | EC001846 |
| ETIM-7.0 | EC001846 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 259 Czujniki ultradźwiękowe (analogowe) |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 33g |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
