VK001001
W magazynie
Rozdzielacz, 30x82x54mm, 10-30V DC, 4x M12, stały rozdzielacz kablowy / podłączony kabel magistralny 4-biegunowy, IP67, TPU, LED, gniazdo czujnika/siłownika z przewodem ochronnym, 12A
W zestawie Płytka do etykietowania, Zaślepka
Porównaj
Technologia połączeń - Dystrybutor
Okablowanie czujników i siłowników jest znacznie łatwiejsze dzięki naszym wyspom rozdzielającym. Poszczególne urządzenia są podłączane do rozdzielacza za pomocą wstępnie zmontowanego kabla połączeniowego M8 lub M12 na obu końcach. Zbiorczy kabel nadrzędny znacznie zmniejsza ilość wymaganego układania i okablowania. Wyświetlacz stanu pracy dostarcza informacji o działaniu czujników (napięcie robocze, stan przełączania). Ułatwia to rozwiązywanie problemów, ponieważ zapewnia bezpośredni wgląd w działanie podłączonych urządzeń peryferyjnych.
Inne właściwości
- Temperatura otoczenia
- -15 - 80°C
- Wersja
- z przewodem ochronnym
Właściwości elektryczne
- Podłączenie elektryczne wersja A
- M12
- Podłączenie elektryczne wersja B
- Wolny koniec kabla
- Maks. Obciążalność prądowa na sygnał we/wy
- 4A
- Maks. Całkowity prąd
- 12A
- Liczba podłączonych biegunów A
- 4
- Liczba slotów
- 4
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Konstrukcja dławika kablowego
- bez
- Średnica kabla
- 6,8mm
- Szerokość
- 54mm
- Kolor powłoki kabla
- czarny
- Wysokość
- 30,3mm
- Długość kabla
- 5m
- Długość
- 82mm
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- TPU

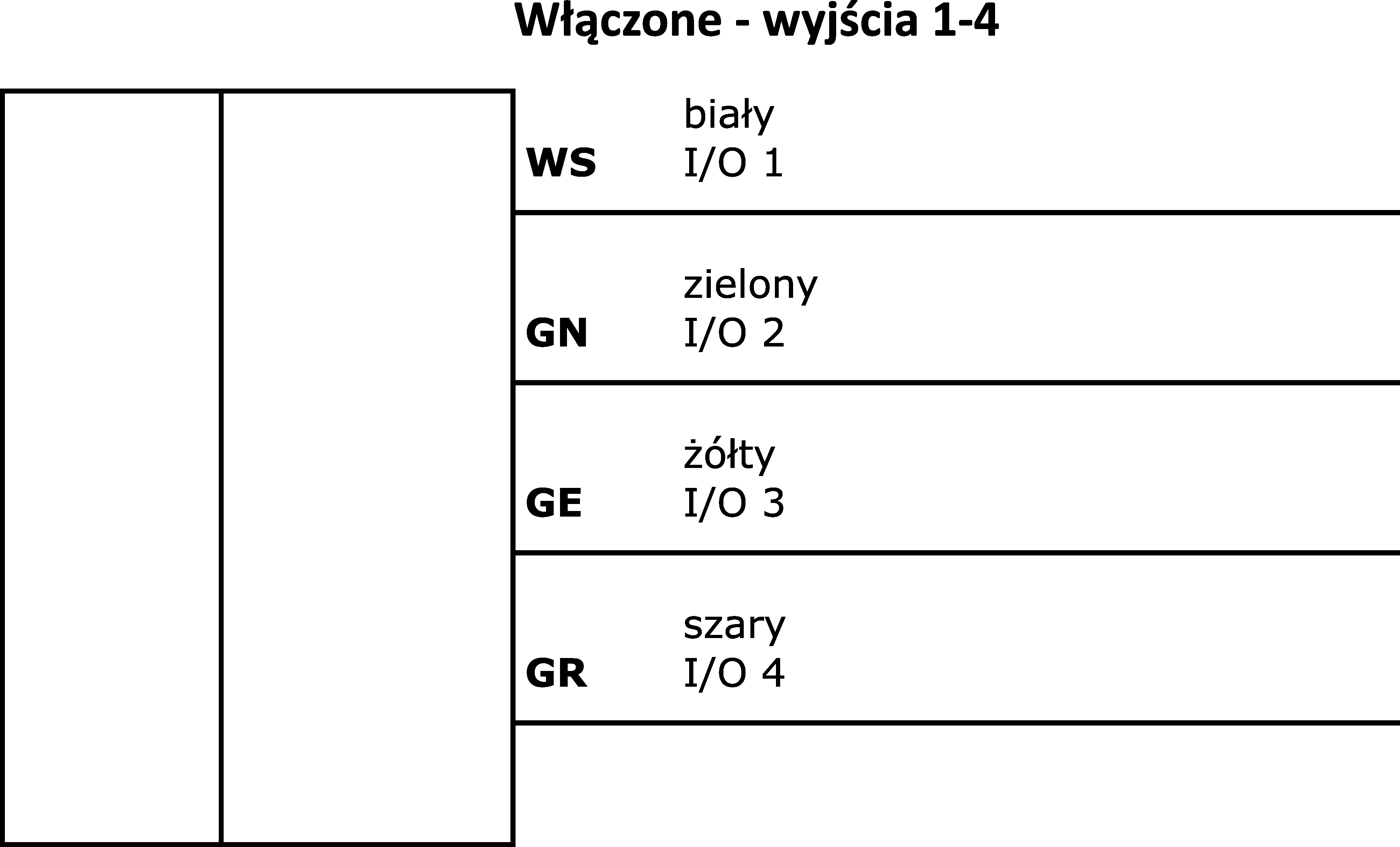

- Struktura linii głównej
- 4 x 0,34 mm² + 3x 0,75 mm²
- Średnica linii głównej
- 6,8mm
- Odporność środowiskowa
- Odporność na olej zgodnie z EN 60811-2-1, Odporność na promieniowanie UV, Odporność chemiczna
Inne czujniki
Wtyk śrubowy M12
Technologia połączeń
Wąż ochronny
Arkusze danych
Rysunki
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC002585 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 855 Gniazda/wtyki kablowe (rozdzielacze, akcesoria, różne) |
| Wymiary opakowania | 250 x 30 x 350mm |
| Masa brutto | 650g |
| Ślad CO2 | 1,37kg CO₂e |
| Numer taryfy celnej | 85366990 |
| Numer WEEE | 40951076 |
