VK001007

VK001007
Cena katalogowa
111,30 €
Niedobór zapasów
Rozdzielacz, 30x127x54mm, 10-30V DC, 8x M12 4-pin, IP67, TPU, LED, gniazdo czujnika/siłownika z przewodem ochronnym, 12A
W zestawie Płytka do etykietowania, Zaślepka

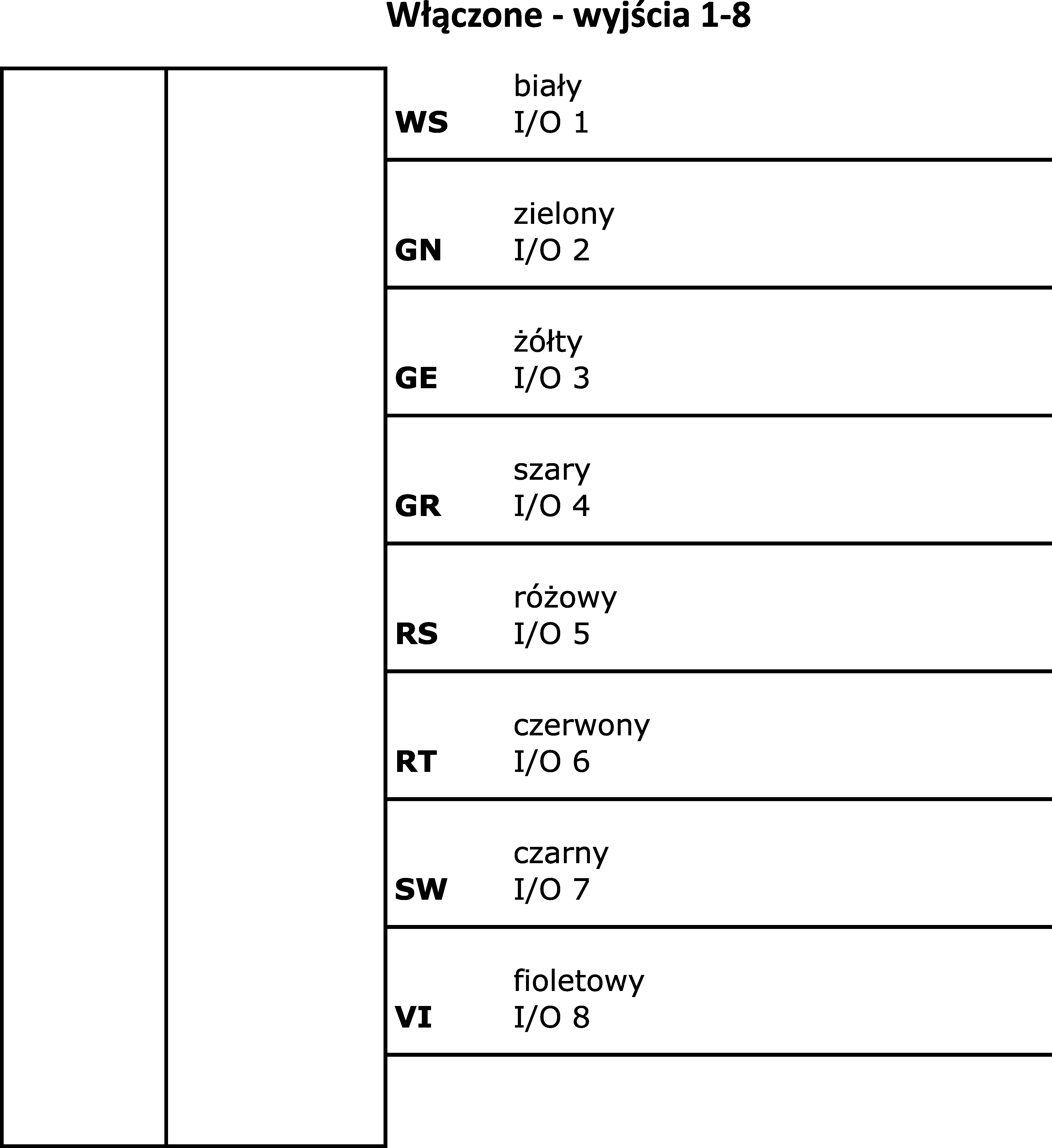

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Technologia połączeń - Dystrybutor

Okablowanie czujników i siłowników jest znacznie łatwiejsze dzięki naszym wyspom rozdzielającym. Poszczególne urządzenia są podłączane do rozdzielacza za pomocą wstępnie zmontowanego kabla połączeniowego M8 lub M12 na obu końcach. Zbiorczy kabel nadrzędny znacznie zmniejsza ilość wymaganego układania i okablowania. Wyświetlacz stanu pracy dostarcza informacji o działaniu czujników (napięcie robocze, stan przełączania). Ułatwia to rozwiązywanie problemów, ponieważ zapewnia bezpośredni wgląd w działanie podłączonych urządzeń peryferyjnych.

Inne właściwości

Temperatura otoczenia
-15 - 80°C
Wersja
z przewodem ochronnym

Właściwości elektryczne

Podłączenie elektryczne wersja A
M12
Podłączenie elektryczne wersja B
Wolny koniec kabla
Maks. Obciążalność prądowa na sygnał we/wy
4A
Maks. Całkowity prąd
12A
Liczba podłączonych biegunów A
4
Liczba slotów
8
Wyświetlacz
Wyświetlacz LED

Właściwości mechaniczne

Konstrukcja dławika kablowego
bez
Średnica kabla
8mm
Szerokość
54mm
Kolor powłoki kabla
czarny
Wysokość
30,3mm
Długość kabla
10m
Długość
127mm
Klasa ochrony (IP)
IP67
Materiał obudowy
TPU
Struktura linii głównej
8 x 0,34 mm² + 3x 0,75 mm²
Odporność środowiskowa
Odporność na olej zgodnie z EN 60811-2-1, Odporność na promieniowanie UV, Odporność chemiczna
Klasyfikacja Klasa
eClass-7.0 27279219
eClass-7.1 27279219
eClass-8.0 27279219
eClass-9.0 27440108
eClass-9.1 27440108
ETIM-6.0 EC002585
ETIM-7.0 EC002585
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Grupa produktów IPF 855 Gniazda/wtyki kablowe (rozdzielacze, akcesoria, różne)
Wymiary opakowania 250 x 50 x 375mm
Masa brutto 1 100g
Ślad CO2 3,4kg CO₂e
Numer taryfy celnej 85366990
Numer WEEE 40951076
