Technologia połączeń - Gniazda/wtyki kablowe do samodzielnego montażu
VK003E28
W magazynie
Wtyczka kabla, prosta, do samodzielnego montażu, połączenie śrubowe, Ø3-5mm, 4A, 250V, -25-90°C, wtyczka M12 4-stykowa, IP67, mosiądz
Porównaj
Technologia połączeń - Gniazda/wtyki kablowe do samodzielnego montażu
Gniazda kablowe ipf są używane głównie do tworzenia połączeń elektrycznych czujników. Charakteryzują się solidną konstrukcją, najwyższymi klasami ochrony (IP67 | IP68 | IP69K) oraz, na życzenie, ekranowaniem 360°. Dzięki następującym właściwościom: kompatybilność z magistralą, odpowiedniość do łańcuchów i robotów, odporność na oleje i chemikalia, odporność na iskry spawalnicze, odporność na środki czyszczące lub czyszczenie wysokociśnieniowe i strumieniem pary, rozszerzony zakres temperatur do +230°C, technologia szybkiego łączenia lub specjalne właściwości transmisji danych, gniazda kablowe spełniają wszystkie wymagania technologii automatyzacji.
Inne właściwości
- Temperatura otoczenia
- -25 - 90°C
- Wersja
- Złącze kablowe
Właściwości elektryczne
- Typ styku wtykowego Połączenie A
- Męski (wtyczka)
- Podłączenie elektryczne wersja A
- M12
- Podłączenie elektryczne wersja B
- Połączenie śrubowe
- Liczba podłączonych biegunów A
- 4
- Aktualna nośność
- 4A
- Napięcie robocze (AC 50Hz)
- 250V
- Napięcie robocze (DC)
- 250V
Właściwości mechaniczne
- Przekrój poprzeczny rdzenia
- 0,75mm²
- Zasilanie kablowe
- prosty
- Złącze zasilania kabla A
- prosty
- Kodowanie połączenia A
- A
- Klasa ochrony (IP)
- IP67
- Materiał powłoki stykowej
- Ni/Au
- Materiał obudowy
- mosiądz
- Materiał korpusu podstawy stykowej
- Mosiądz
- Dopuszczalna średnica kabla
- 3 - 5mm
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 352 KB
-
dwg2DDWG-Plik, 85 KB
-
stp3DSTP-Plik, 1.2 MB
-

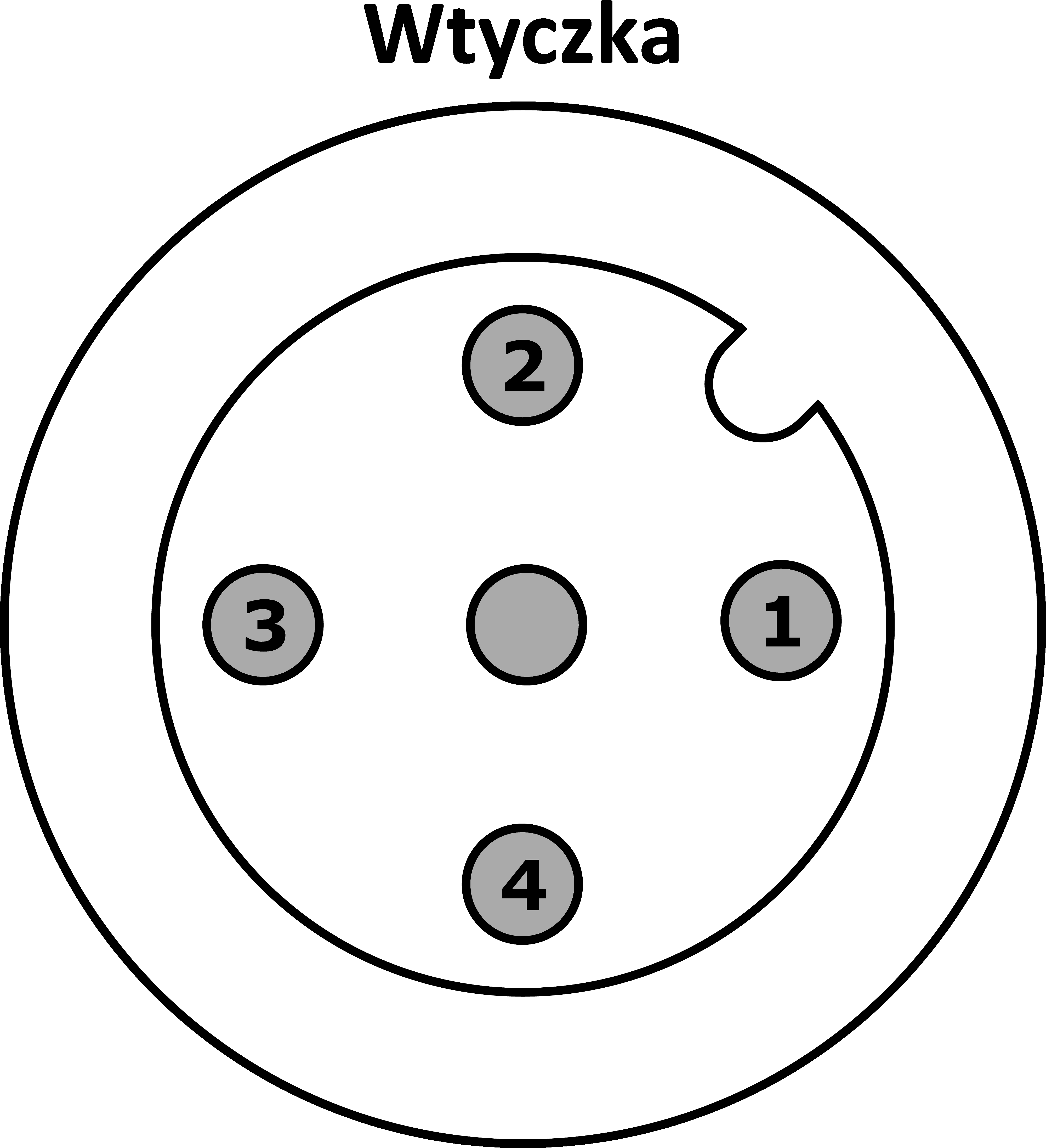

pngSchemat połączenia internetowegoPNG-Plik, 12 KB
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Numer SCIP | f7ddc10b-a5aa-4719-9c16-0155503d62b9 |
| Grupa produktów IPF | 852 Gniazda/wtyki kablowe (do samodzielnego montażu) |
| Wymiary opakowania | 100 x 20 x 120mm |
| Masa brutto | 28g |
| Numer taryfy celnej | 85366990 |
| Numer WEEE | 40951076 |
