PRODUKT WYCOFANY Z PRODUKCJI

VK10HF25

VK10HF25
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Kabel połączeniowy, 1m, gniazdo M12 4-stykowe proste, wtyczka M12 4-stykowa prosta, 4x0,34mm², PTFE, Ø3,8mm, 250V, -20-150°C, IP65, oleje i chłodziwa, obszar spawania

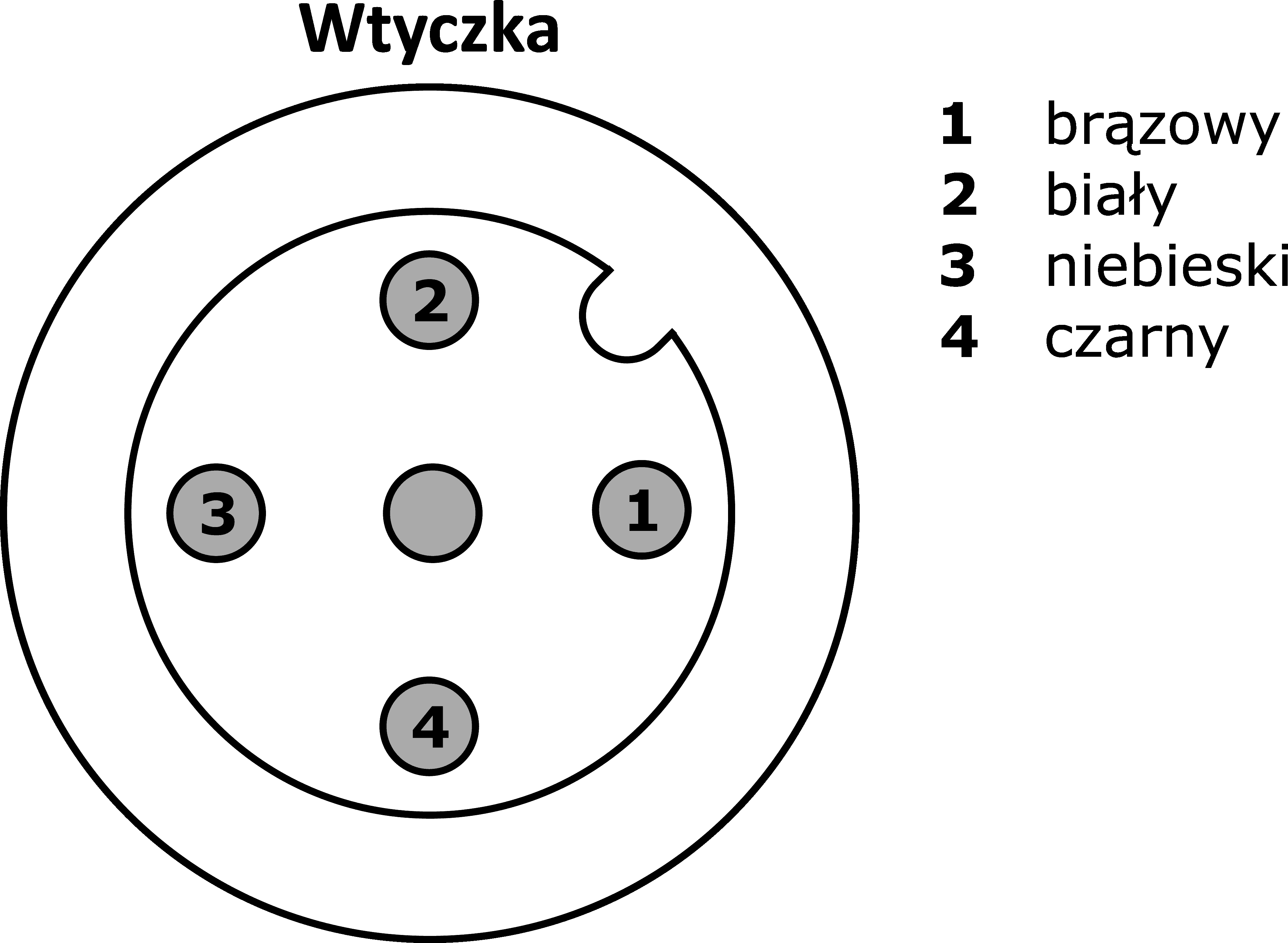

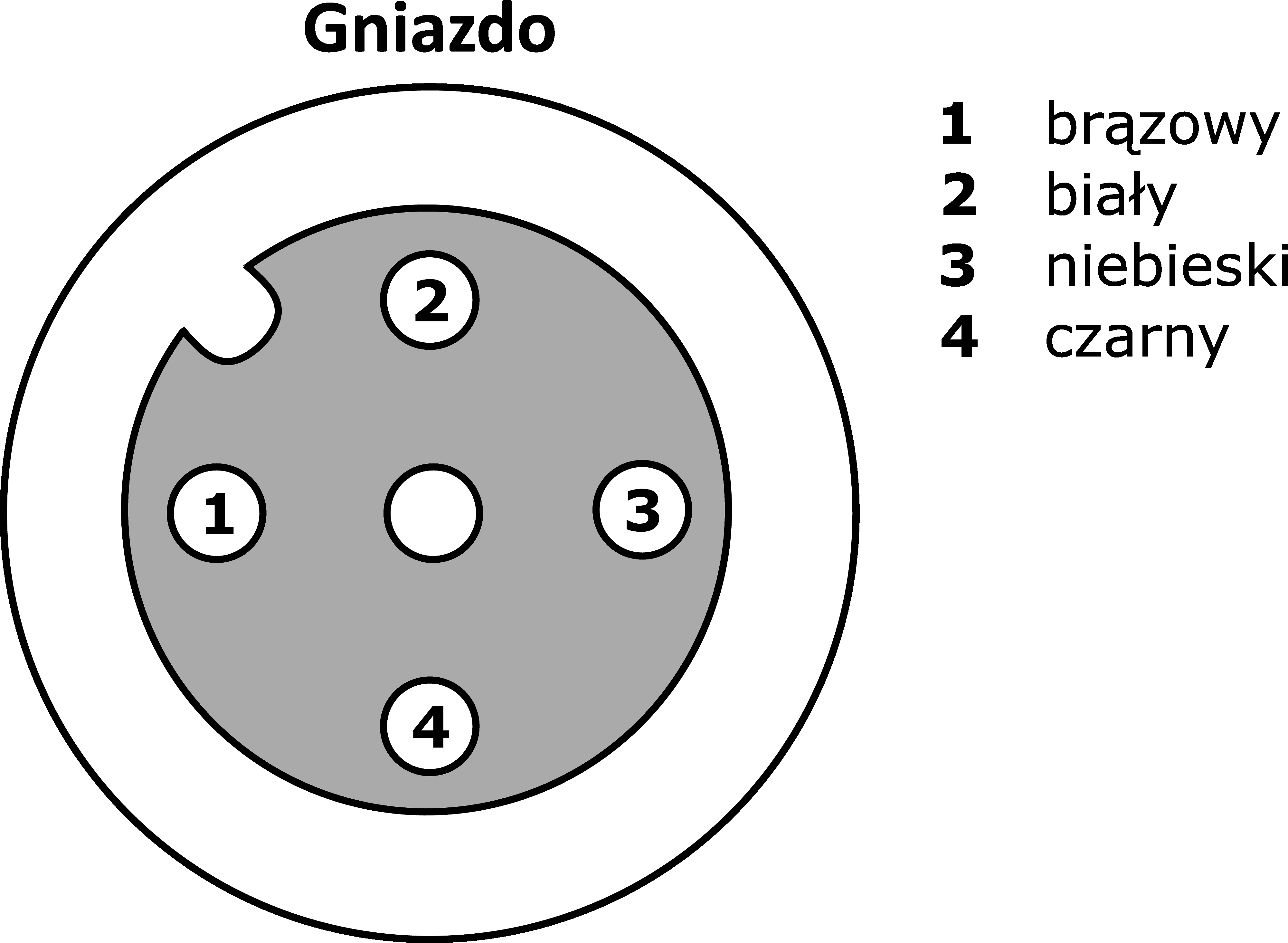

Schemat połączeń
Model 3D
Porównaj

Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

Ten kabel połączeniowy ma wstępnie zmontowane połączenia po obu stronach. Może być używany do ekonomicznej integracji urządzeń końcowych z połączeniem wtykowym za pośrednictwem rozdzielacza lub modułu logicznego.

Inne właściwości

Ognioodporność
nie
Zastosowania
Obszar spawania

Właściwości elektryczne

Typ styku wtykowego Połączenie A
Żeński (gniazdo)
Typ styku wtykowego Połączenie B
Męski (wtyczka)
Podłączenie elektryczne wersja A
M12
Podłączenie elektryczne wersja B
M12
Rezystancja styków
5mOhm
Liczba podłączonych biegunów A
4
Liczba podłączonych biegunów B
4
Aktualna nośność
4A
Kodowanie połączenia A
A
Kodowanie połączenia B
A

Właściwości mechaniczne

Średnica kabla
3,8mm
Struktura rdzenia
7 x 0,254 mm
Przekrój przewodu
0,34mm²
Liczba rdzeni
4
Długość kabla
1m
Złącze zasilania kabla A
prosty
Złącze zasilania kabla B
prosty
Maksymalny moment dokręcania połączenia A
1Nm
Maksymalny moment dokręcania połączenia B
1Nm
Klasa ochrony (IP)
IP65
Materiał osłony kabla
Tworzywa sztuczne (PTFE)
Materiał korpusu podstawy stykowej
Mosiądz
Dopuszczalna temperatura zewnętrzna kabla, instalacja stała
-20 - 150°C
Materiał połączenia śrubowego
Mosiądz
Właściwości materiału
Odporny na hydrolizę, Wolny od LABS, Odporny na ozon, Odporny na promieniowanie UV
Odporność środowiskowa
Oleje, Smary chłodzące, Odporny na kwasy, Odporny na alkalia, Odporność na wodę morską

Właściwości optyczne

Stopień zabrudzenia
3
Klasyfikacja Klasa
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Numer SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupa produktów IPF 856 Gniazda/wtyki kablowe (różne)
Wymiary opakowania
Masa brutto 50g
Numer taryfy celnej 85444290
Numer WEEE 40951076
