YT036022
Ilość | Cena | Oszczędności |
---|---|---|
1 | 86,70 € | – |
5 | 84,10 € | 3% / 2,60 € |
10 | 82,37 € | 5% / 4,34 € |
20 | 79,76 € | 8% / 6,94 € |
50 | 76,30 € | 12% / 10,40 € |
Czujniki temperatury - Termometr oporowy
Pomiar temperatury ma ogromne znaczenie w wielu zastosowaniach przemysłowych. Rozróżniamy dwie różne zasady pomiaru: 1. bezkontaktową i 2. kontaktową. Pomiar bezkontaktowy odbywa się za pomocą promieniowania podczerwonego, co pozwala na określenie temperatury do 1800°C, ponieważ żadne peryferia systemu, takie jak czujnik, nie wymagają kontaktu z medium lub obiektem. Z tego powodu urządzenia te są często stosowane w kuźniach, walcowniach lub ogólnie w zakładach przetwórstwa stali. Pomiar w kontakcie z medium jest zwykle przeprowadzany w połączeniu z rezystorem termicznym PT100, który jest następnie podłączany do elektroniki oceniającej lub urządzeń wyświetlających. Zastosowania dla tych wariantów systemów można znaleźć na przykład w obwodach chłodzenia, zbiornikach magazynowych, systemach odprowadzania spalin, systemach odciągowych lub systemach wentylacyjnych.
Inne właściwości
- Struktura
- Szczelna izolacja z tlenku magnezu
- Zgodnie z normą DIN IEC 751
- Klasa A
Właściwości elektryczne
- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja czujnika temperatury
- PT100
- Dokładność pomiaru temperatury
- 0,15°C
- Zabezpieczenie przed odwrotną polaryzacją
- Nie
- Obwód rezystora
- 4-przewodowy
- Podłączenie do wzmacniacza
- Tak
Właściwości mechaniczne
- Projekt
- Cylinder, gwint
- Promień gięcia
- 9mm
- Głębokość instalacji
- 250mm
- Materiał czujnika
- Stal nierdzewna 1.4401
- Długość
- 250mm
- Średnia temperatura
- -30 - 350°C
- Średnica
- 3mm
Akcesoria YT036022
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Wzmacniacz pomiarowy dla YT03
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 32 KB
-
dwg2DDWG-Plik, 71 KB
-
stp3DSTP-Plik, 57 KB
-

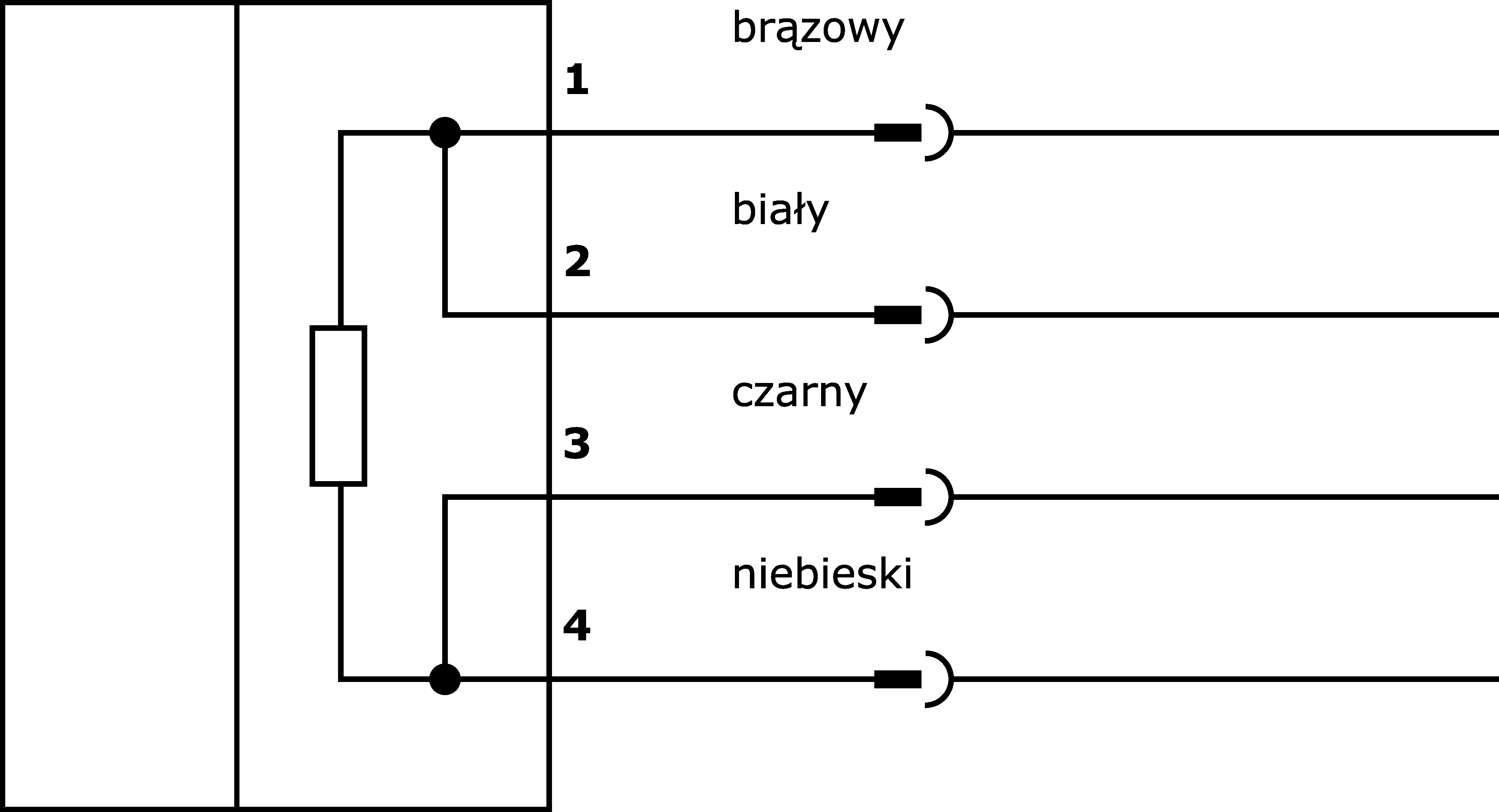

pngSchemat połączenia internetowegoPNG-Plik, 5.3 KB
Zgodność produktu
Różne
Klasyfikacja | Klasa |
---|---|
eClass-7.0 | 27200214 |
eClass-7.1 | 27200214 |
eClass-8.0 | 27200214 |
eClass-9.0 | 27200214 |
eClass-9.1 | 27200214 |
ETIM-6.0 | EC000601 |
ETIM-7.0 | EC000601 |
Cecha | Wartość |
---|---|
Zgodność z dyrektywą RoHS | Tak |
Zgodność z REACH | Tak |
Grupa produktów IPF | 310 Czujniki temperatury |
Wymiary opakowania | 200 x 11 x 300mm |
Masa brutto | 20g |
Numer taryfy celnej | 90251900 |
Numer WEEE | 40951076 |
