Czujniki poziomu - Przewodzący

FV565900

FV565900
Cena katalogowa
180,60 €
Ilość Cena Oszczędności
1 180,60 € –
5 175,18 € 3% / 5,42 €
10 171,57 € 5% / 9,03 €
20 166,15 € 8% / 14,45 €
50 158,93 € 12% / 21,67 €
Niedobór zapasów
Wzmacniacz poziomu, przewodzący, 23x114x99mm, 2 kanały, 20-253V DC, zacisk, IP20, poliamid, LED, ≤ 200kΩ

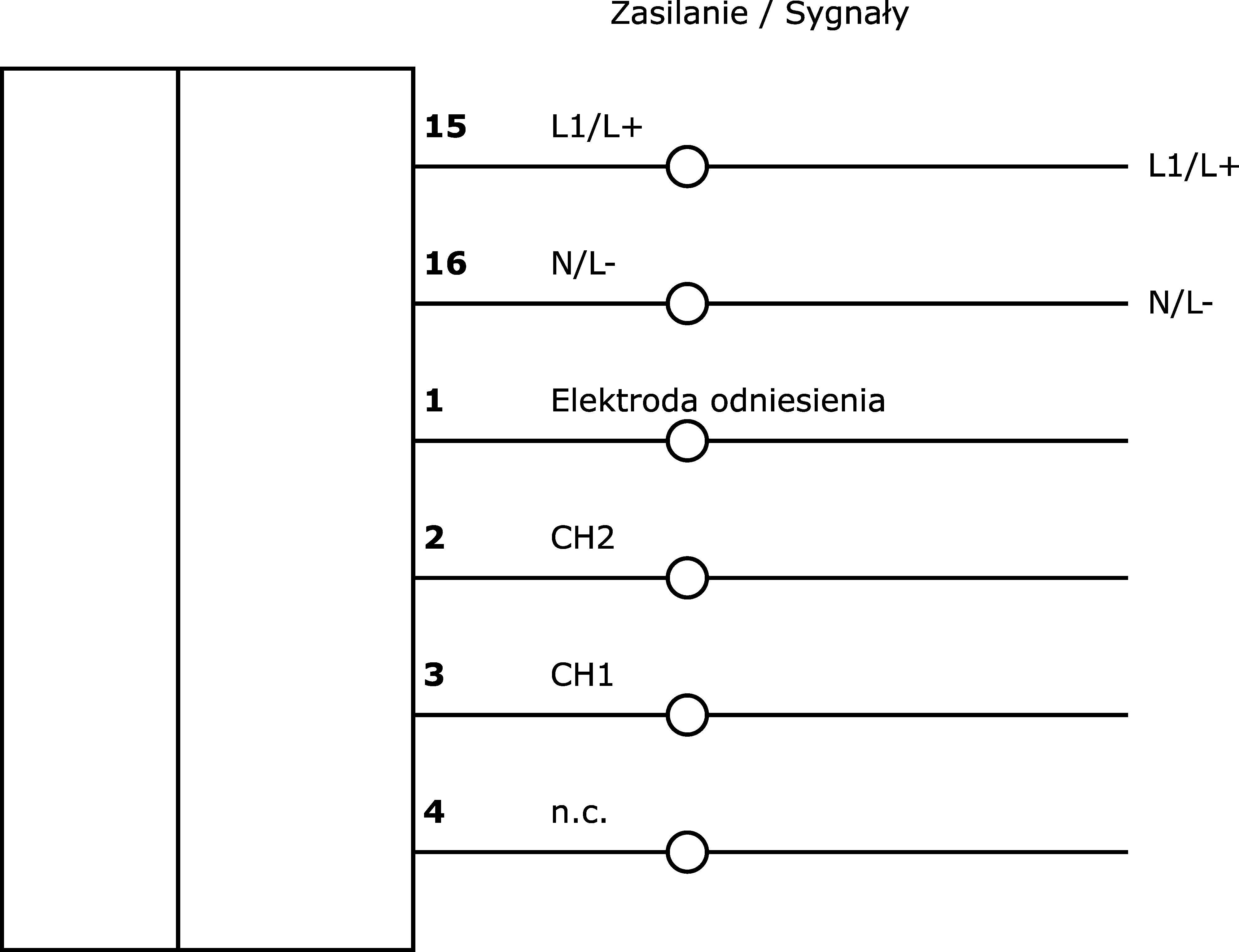

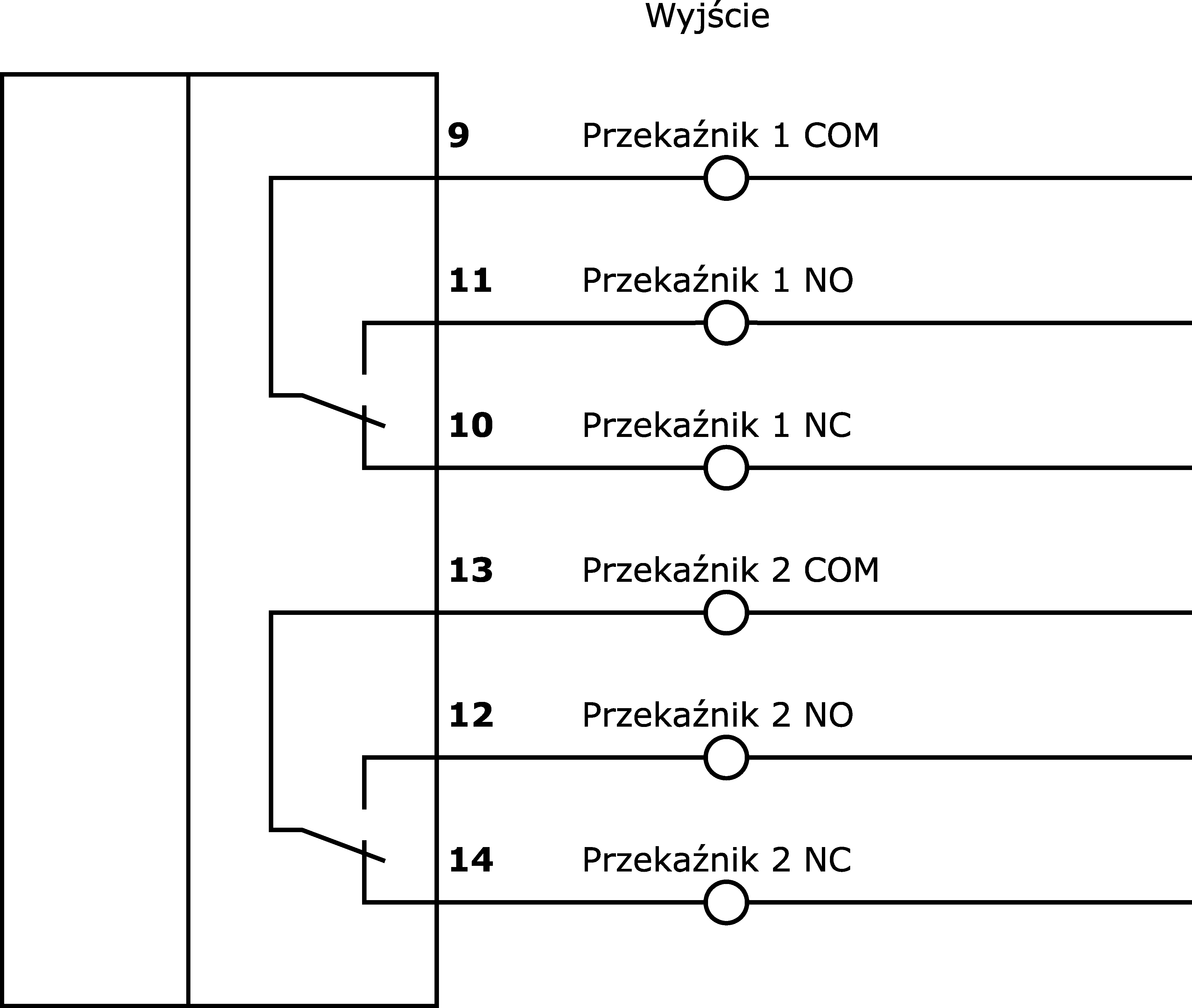

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki poziomu - Przewodzący

Istnieją czujniki poziomu, które działają zgodnie z różnymi zasadami pomiaru. Wybór czujnika zależy od wykrywanego medium i warunków otoczenia. Przepływ materiału w misie wibracyjnej można doskonale monitorować za pomocą indukcyjnych czujników poziomu, których wahadło jest poruszane przez materiał w misie. Wykrywanie poziomu napełnienia mediów płynnych lub stałych może być realizowane na przykład za pomocą pojemnościowych czujników poziomu napełnienia. Działają one zgodnie z zasadą kondensatora, medium zmienia dielektryczność między dwiema elektrodami. Wynikająca z tego zmiana jest przekształcana w cyfrowy sygnał wyjściowy. Przewodzące przekaźniki poziomu stanowią kolejną alternatywę dla wykrywania poziomu mediów przewodzących. Określana jest rezystancja pomiędzy elektrodą odniesienia i elektrodą pomiarową. Jeśli poziom spadnie poniżej lub przekroczy ustawiony próg, wyjście przekaźnikowe zostanie przełączone.

Inne właściwości

Temperatura otoczenia
-40 - 70°C
Wersja
Wbudowane urządzenie

Właściwości elektryczne

Liczba kanałów
2
Liczba kontaktów jako zmieniacz
2
Projekt połączenia elektrycznego
Podłączenie zacisków
Znamionowy prąd przełączania
10 000mA
Zużycie energii
10VA
Zdolność przełączania
2 500VA
Napięcie przełączania
250V
Zabezpieczenie przed odwrotną polaryzacją
Tak
Napięcie robocze (AC 50Hz)
20 - 253V
Napięcie robocze (DC)
20 - 253V
Zakres pomiarowy Kodowanie
≤ 200kΩ lub ≥ 5μS/cm
Wyświetlacz
Wyświetlacz LED
Izolacja galwaniczna między wyjściem a wyjściem
Tak
Izolacja galwaniczna między napięciem zasilania a wszystkimi innymi obwodami
Tak

Właściwości mechaniczne

Projekt
Prostopadłościan
Szerokość
93,1mm
Wysokość
22,6mm
Długość
113,6mm
Typ montażu
Szyna top-hat
Klasa ochrony (IP)
IP20
Materiał obudowy
Poliamid PA
Drukuj dane
Klasyfikacja Klasa
eClass-7.0 27371813
eClass-7.1 27371813
eClass-8.0 27371813
eClass-9.0 27371813
eClass-9.1 27371813
ETIM-6.0 EC001447
ETIM-7.0 EC001447
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Grupa produktów IPF 350 Czujniki poziomu (pojemnościowe/przewodzące)
Wymiary opakowania 100 x 115 x 30mm
Masa brutto 179g
Numer taryfy celnej 85365019
Numer WEEE 40951076
