Czujniki laserowe - Pomiar odległości
PT643025
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 1.760,70 € | – |
| 5 | 1.707,88 € | 3% / 52,82 € |
| 10 | 1.672,67 € | 5% / 88,04 € |
| 20 | 1.619,84 € | 8% / 140,86 € |
| 50 | 1.549,42 € | 12% / 211,28 € |
Niedobór zapasów
Czujnik laserowy, przycisk, 68x78x21mm, Sn:100-600mm, triangulacja, 22-26V DC, 2x PNP/NPN programowalny/konfigurowalny, 0-10V/4-20mA, wtyczka M12, obrotowy 8-pin, IP67 / IP54, aluminium anodowane/anodowane+szkło, 3.3kHz, RS-232, dioda laserowa, czerwone światło....
Porównaj
Czujniki laserowe - Pomiar odległości
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Temperatura otoczenia
- -10 - 50°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Liczba wyjść przełączających
- 2
- Rozdzielczość
- 0,15mm
- Wykonywanie funkcji przełączania
- Programowalne/konfigurowalne
- Wykonanie wyjścia alarmowego
- PNP/NPN
- Konstrukcja wyjścia analogowego
- 0 - 10V, 4 - 20 mA

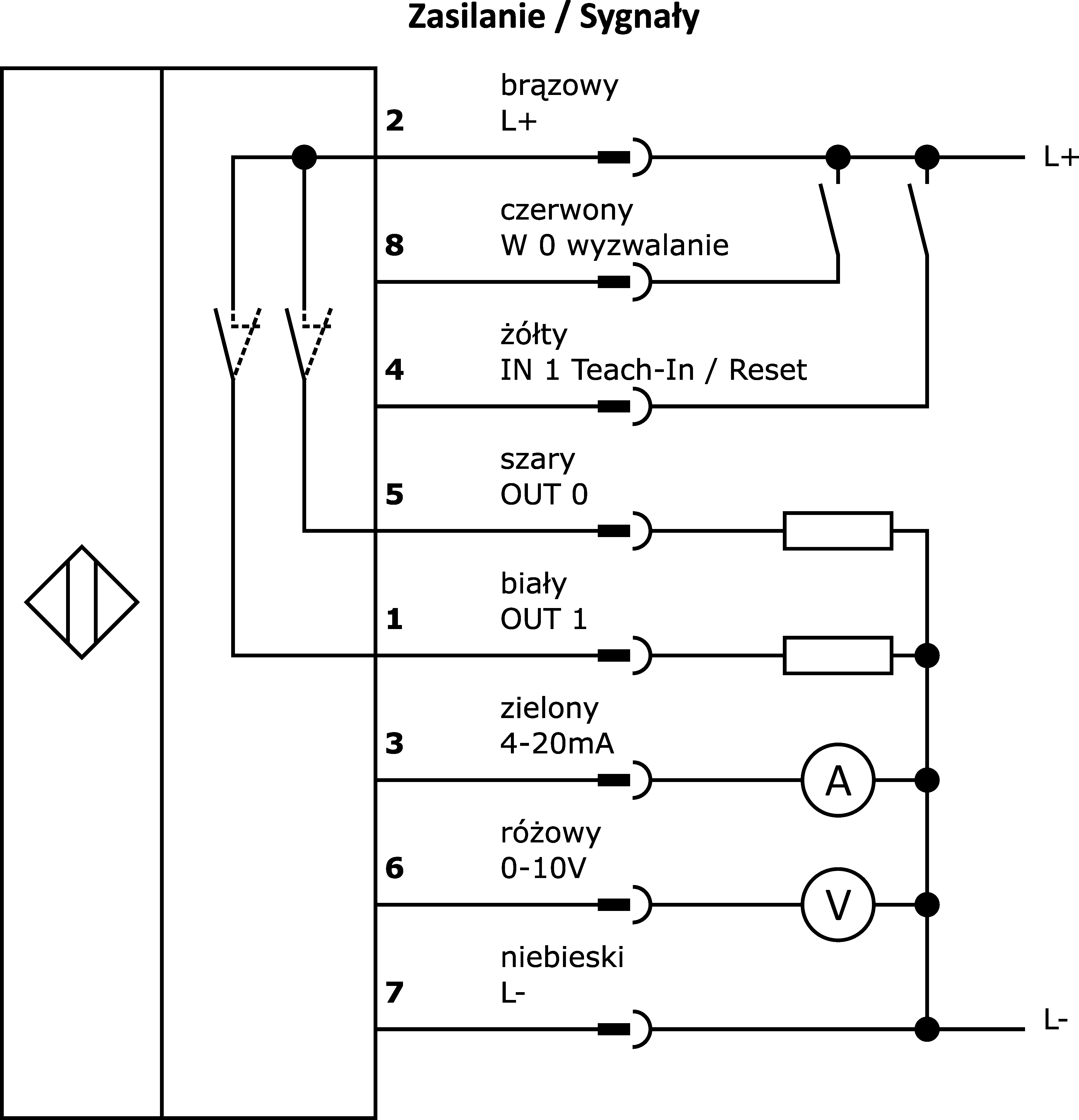

- Projekt połączenia elektrycznego
- Złącze wtykowe M12, obrotowe
- Konstrukcja wyjścia przełączającego
- PNP/NPN
- Znamionowy prąd przełączania
- 100mA
- Procedura ustawiania
- inne
- Moc lasera
- 1mW
- Prąd bez obciążenia
- 200mA
- Liczba biegunów
- 8
- Względne odchylenie liniowości
- 0,25%
- Częstotliwość przełączania
- 3 300Hz
- Funkcja przełączania wyjścia alarmowego
- Programowalne/konfigurowalne
- Bezwzględna powtarzalność
- 10mm
- Typ styku wtykowego, interfejs komunikacyjny
- Żeński (gniazdo)
- Konstrukcja połączenia wtykowego, interfejs komunikacyjny
- Złącze wtykowe M5
- Zasada pomiaru
- triangulacja
- Liczba biegunów połączenia interfejsu
- 4
- Obsługiwany interfejs komunikacyjny
- RS232
- Zakres pomiarowy
- 100 - 600mm
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 20,6mm
- Wysokość
- 68mm
- Długość
- 78mm
- Temperatura przechowywania
- -20 - 85°C
- Powierzchnia
- powłoka teflonowa
- Klasa ochrony (IP)
- IP67 / IP54
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- Aluminium
Właściwości optyczne
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Dioda laserowa, światło czerwone
- Kształt wiązki światła
- Linia
- Długość fali czujnika
- 670nm
- Skupienie
- 350mm
Znajdź akcesoria dla PT643025
w tych grupach produktów:
Inne czujniki
Laser do tablic rejestracyjnych klasy 2
Zasilanie 24V DC / 2 - 10A
Zaślepka M5
W magazynie
Montaż
Montaż wspornika głowicy kulowej
W magazynie
W magazynie
Styl montażu 64/65/66/67
Niedobór zapasów
Tarcza ochronna dla PT64/65/66/67
Na żądanie
Narzędzie
Tester czujników
Technologia połączeń
Adapter do programowania Ethernet
Gniazda kablowe M12 8-przewodowe z ekranem
Wtyczka kabla M5 Gniazdo Sub-D
Złącze kabla M5 USB
Arkusze danych
Instrukcje
Rysunki
Oprogramowanie
-
zipSensorFinderZIP-Plik, 26 MB
-
zipSterownik USBZIP-Plik, 2.2 MB
-
zipOprogramowanie i instrukcje obsługiZIP-Plik, 133 MB
Starsze wersje oprogramowania
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 479 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfFlyer diffuse reflection laser sensors with triangulationPDF-Plik, 2.8 MB
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 169 Przycisk lasera (analogowy) |
| Wymiary opakowania | 99 x 60 x 160mm |
| Masa brutto | 176g |
| Ślad CO2 | 1,21kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
